Струбцина: рекомендации по выбору и обзор популярных моделей

Струбцины — это приспособления, которые применяются для зажима деталей в процессе обработки. Могут быть одно- и многопозиционными, универсальными и специализированными. Изготавливаются из металла или пластика.

Перед тем как выбрать струбцину, необходимо определиться с ее назначением и конструкцией.

Назначение

Различают универсальные и специализированные струбцины.

Универсальная струбцина применяется при выполнении таких работ, как:

• зажим деталей;
• стягивание деталей;
• крепление деталей.

Крепят на верстаках, столах, на рабочем месте и между собой.

С помощью универсальной струбцины выполняют:

• скручивание;
• сверление;
• разметка на заготовке;
• обработка поверхности;
• резка заготовок.

Специализированные струбцины применяются для фиксации и зажима деталей определенной формы в определенных местах.

Устройство и принцип действия

Струбцина имеет в конструкции три элемента: губки, фиксатор и стержень. Губки зажимают вместе необходимые элементы, крепят детали на поверхности или между собой. Фиксатор помогает свести губки вместе, бывает винтовым, в виде защелки, магнитным, трещеточным, вакуумным. Стержень соединяет губки и фиксатор, позволяет варьировать расстояние между зажимными губками.

Сочетание различных по конструкции губок, фиксаторов и стержней создает многообразие универсальных и специализированных струбцин.

Виды струбцин

Струбцины классифицируют по способу крепления, количеству губок, внешней конфигурации, размеру и так далее. Поговорим про самые распространенные виды струбцин.

Быстрозажимные автоматические струбцины

Представляют собой планку с двумя зажимными губками: подвижной и неподвижной. Подвижная губка передвигается вдоль планки, чтобы изменять расстояние зажима. В некоторых конструкциях губки могут разворачиваться в противоположные стороны, чтобы получилась распорная струбцина.

Губки бывают металлические и прорезиненные. Металлическая прижимная пластина губок имеет зубцы, которые входят в проточку на основании струбцинки и выполняют фиксацию материала.

На подвижной губке установлен пружинный триггер зажима. Пружинный механизм срабатывает, когда вместе сводят ручки триггера. При повторном нажатии на ручки триггер отжимает струбцину.

G-образные

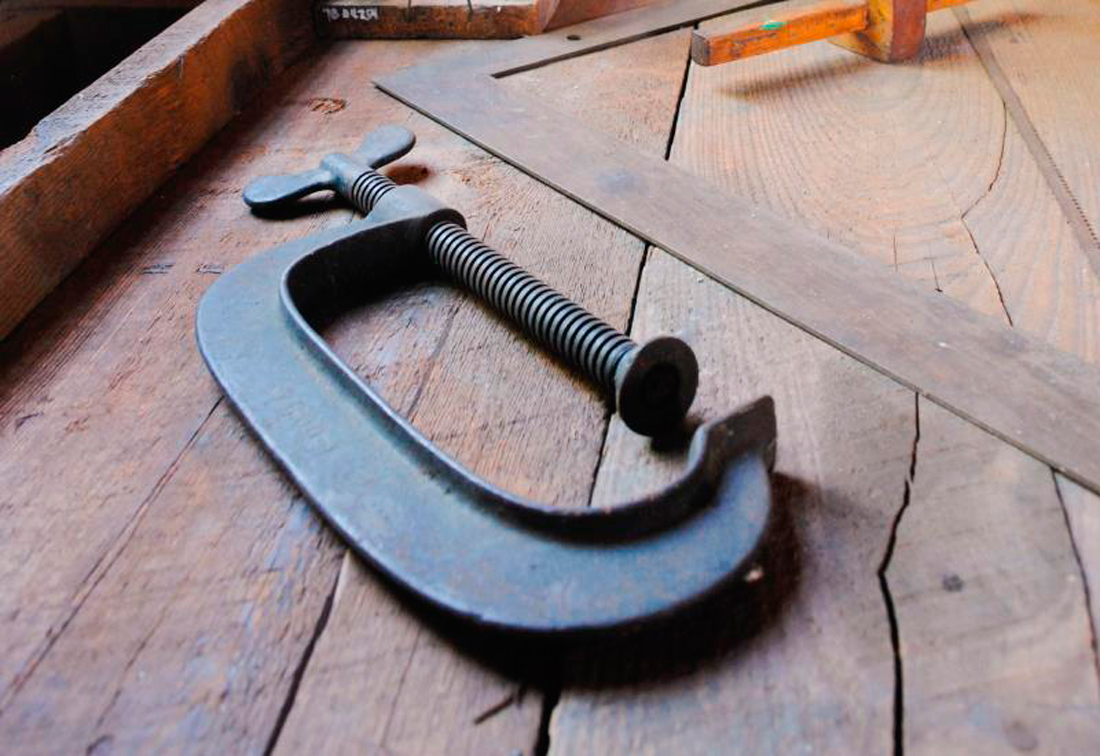

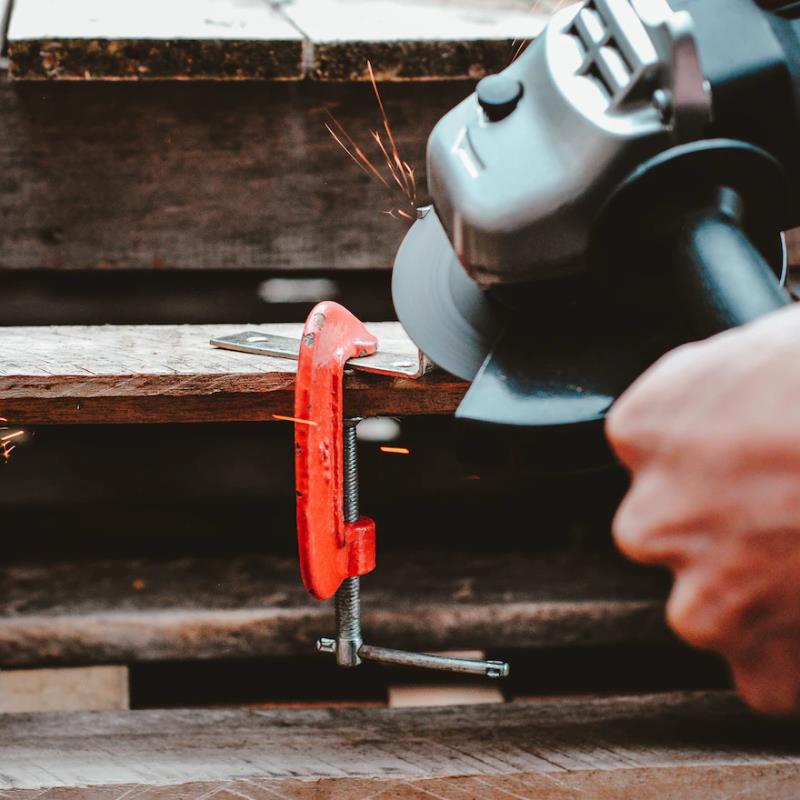

Струбцины G-образной формы с винтовым фиксатором, делаются из металла. Позволяют создавать значительное прижимное усилие в одной точке, поэтому используются мастерами обычно также для работ по металлу: сварки, сверления, шлифовки.

На деревянных заготовках G-образная струбцина продавливает материал, оставляет следы в месте крепления. Чтобы избежать этого, между заготовкой и губками струбцины ставят прокладки из дерева или металла (как позволит расстояние между губками).

Благодаря высокому прижимному усилию G-образная струбцина закрепляет вместе до 4 слоев плоских заготовок. Это долговечное, универсальное и простое в работе устройство.

F-образные

F-образная струбцина обладает меньшей прижимной силой, нежели G-образная, но ее конструкция позволяет развести зажимный механизм шире. Если на рейку нанесены деления, перед нами струбцина-штангенциркуль. Чтобы увеличить зажимное усилие и предотвратить проскальзывание закрепленных в струбцине деталей, губки инструмента делают прорезиненными или с зубцами.

Конструкция F-образных струбцин позволяет использовать их для закрепления заготовок большого размера без применения дополнительных приспособлений.

Струбцина с трещоткой

Разновидность быстрозажимной автоматической струбцины, выполненная в виде прищепки. Зажим фиксируется храповым механизмом и снимается рычажком. Инструмент используется для удержания и зажима заготовок в нужном положении в работе с деревом, металлом и пластиком.

Струбцина зажимает детали с большим усилием, а также позволяет легко их перемещать.

Удерживает детали под углом.

Подборка струбцин для домашнего мастера

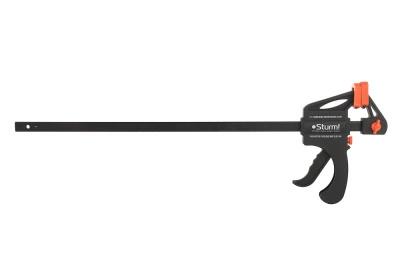

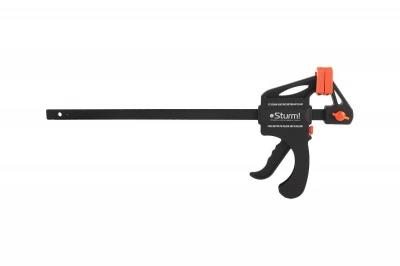

Струбцина быстрозажимная, зев 30 см, глубина 7 см, надежная фиксация, Sturm!

Струбцина быстрозажимная, зев 30 см, глубина 7 см, надежная фиксация, Sturm! (артикул: 1078-04-30)

Торцевая F-образная струбцина Sturm! с повышенным усилием зажима. Прорезиненные губки позволяют избежать повреждений и отметин в местах крепления. Эргономичная ручка может использоваться в качестве рычага для гибки зажатых заготовок.

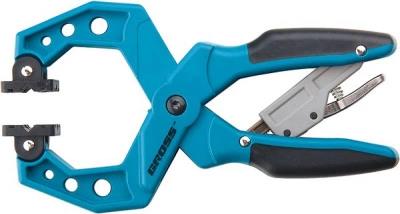

Струбцина клещеобразная, пластиковый корпус, храповый механизм жесткой фиксации 1-1/2"/38 мм Gross

Струбцина клещеобразная, пластиковый корпус, храповый механизм жесткой фиксации 1-1/2"/38 мм Gross (артикул 20801)

Струбцина клещеобразная Gross для фиксации заготовок различной формы при выполнении столярных и слесарных работ. Корпус изготовлен из прочного пластика. Фиксация заготовки осуществляется с помощью храпового механизма.

Предусмотрена возможность смены рабочих губок.

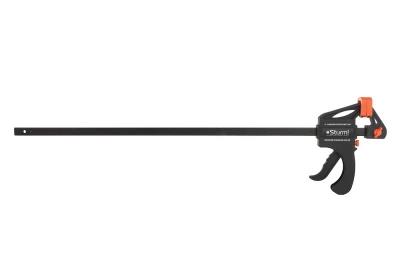

Струбцина быстрозажимная, зев 45 см, глубина 7 см, надежная фиксация, Sturm!

Струбцина быстрозажимная, зев 45 см, глубина 7 см, надежная фиксация, Sturm! (Артикул 1078-04-45)

Торцевая F-образная струбцина Sturm с усиленным пружинным механизмом фиксации. Фиксируется одной рукой. Применяется для фиксации деталей при сборке конструкций и проведении слесарных работ.

Струбцина быстрозажимная, зев 60 см, глубина 7 см, надежная фиксация, Sturm! 1078-04-60

Струбцина быстрозажимная, зев 60 см, глубина 7 см, надежная фиксация, Sturm! (Артикул 1078-04-60)

Пружинный механизм фиксации управляется одной рукой. Струбцина Sturm 1078-04-60 имеет прорезиненные накладки на губках. Эргономичную ручку можно использовать в качестве рычага для гибки заготовок.

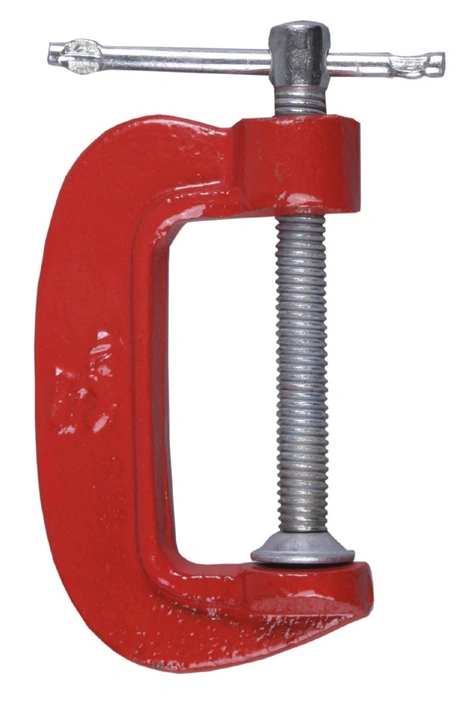

Струбцина тип G 3" 75 мм STAYER

Струбцина тип G 3" 75 мм STAYER (Артикул: 3215-075)

G-образная струбцина STAYER с винтовым фиксатором. Классический инструмент в исполнении из инструментальной стали. Производитель гарантирует прочность и долговечность нанесенной окраски.
