Провод силовой установочный

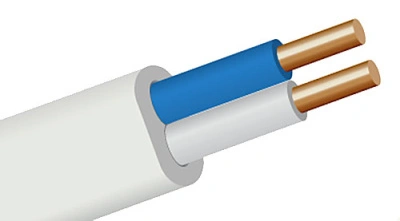

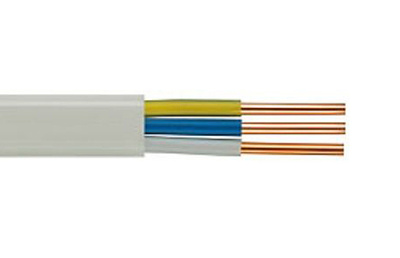

Описание:

Провода ПУНП предназначены для стационарной прокладки в осветительных сетях с номинальным напряжением до 250 В переменного тока частотой 50 Гц, монтажа и присоединения приборов слабого тока бытового назначения к сети переменного тока напряжением до 250 В частотой 50 Гц.

Расшифровка ПУНП:

П - Провод
УН - Универсальный
П - Плоский

Элементы конструкции ПУНП:

1. Жила - медная или алюминиевая проволока;
2. Изоляция - поливинилхлоридный пластикат;
3. Оболочка - поливинилхлоридный пластикат.

Технические характеристики ПУНП:

Электрическое сопротивление постоянному току 1 км, сечение 1,0 мм2, не более Ом:
– Для медной жилы - 27,1;
– Для алюминиевой жилы - 33,0.

Описание:

Провода ПУНП предназначены для стационарной прокладки в осветительных сетях с номинальным напряжением до 250 В переменного тока частотой 50 Гц, монтажа и присоединения приборов слабого тока бытового назначения к сети переменного тока напряжением до 250 В частотой 50 Гц.

Расшифровка ПУНП:

П - Провод
УН - Универсальный
П - Плоский

Элементы конструкции ПУНП:

1. Жила - медная или алюминиевая проволока;
2. Изоляция - поливинилхлоридный пластикат;
3. Оболочка - поливинилхлоридный пластикат.

Технические характеристики ПУНП:

Электрическое сопротивление постоянному току 1 км, сечение 1,0 мм2, не более Ом:
– Для медной жилы - 27,1;
– Для алюминиевой жилы - 33,0.

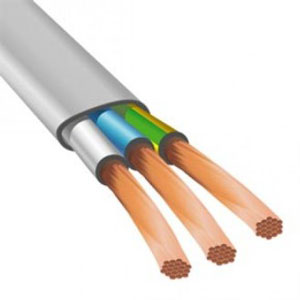

Описание:

Провода ПУГНП предназначены для неподвижной прокладки в осветительных сетях номинальным напряжением до 250 В переменного тока частотой 50 Гц, монтажа и присоединения приборов слабого тока бытового назначения к сети переменного тока до 250 В частоты 50 Гц, монтажа термопар, в том числе для ремонтных целей.

Расшифровка ПУГНП:

П - Провод
Г - Гибкий
УН - Универсальный
П - Плоский

Элементы конструкции ПУГНП:

1. Жила - мягкая медная проволока;
2. Изоляция - ПВХ пластикат;
3. Оболочка - ПВХ пластикат.

Условия эксплуатации и монтажа ПУГНП:

• Преимущественные области применения —  для стационарной прокладки в осветительных сетях напряжением до 250 В переменного тока частотой 50 Гц, в том числе по деревянным конструкциям;
• Рабочая температура эксплуатации — от -15 до +50°С;
• Монтажные радиусы изгиба при прокладке — не менее 10 наружных диаметров;
• Провода не распространяют горения при одиночной прокладке;
• Срок службы в нормальных условиях эксплуатации не менее 15 лет.

Электрические характеристики ПУГНП:

Сопротивление материала жил при температуре 20°С, Ом/км, не более:
– При сечении 1,5 мм2 — 12,1;
– При сечении 2,5 мм2 — 7,41;
– При сечении 4,0 мм2 — 4,61.

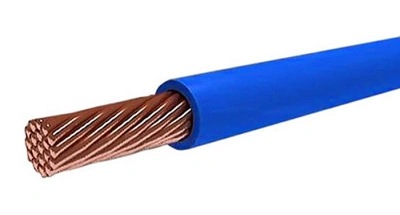

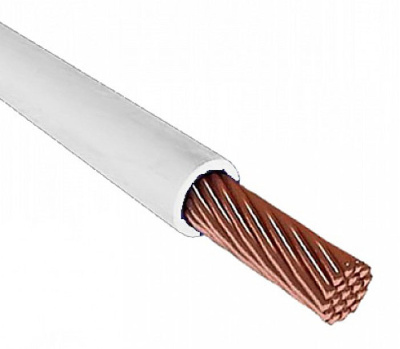

Описание:

Провода ПуГВ применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Расшифровка ПуГВ:

П - Провод
у - Установочный
Г - Гибкий
В - Изоляция из поливинилхлоридного пластиката

Элементы конструкции ПуГВ:

1. Токопроводящая жила - многопроволочная из медной отожженной по ГОСТ 22483-77;
2. Изоляция - из поливинилхлоридного пластиката.

Условия эксплуатации и монтажа ПуГВ:

1. Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997;
2. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже;
3. Класс пожарной опасности по ГОСТ Р 53315-2009 - О1.8.2.5.4;
4. Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
5. Требования стойкости к внешним воздействующим факторам:
   – Провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
   – Провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
   – Провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
6. Монтаж проводов производится при температуре не ниже -15°С;
7. Радиус изгиба при монтаже – не менее 5 Dн;
8. Длительно допустимая температура нагрева жил при эксплуатации, не более +700°С.

Срок службы ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации.

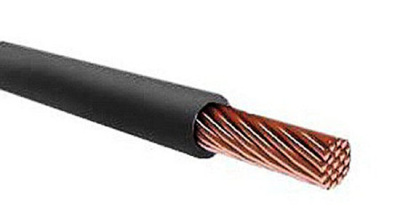

Описание:

Провода ПуГВ применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Расшифровка ПуГВ:

П - Провод
у - Установочный
Г - Гибкий
В - Изоляция из поливинилхлоридного пластиката

Элементы конструкции ПуГВ:

1. Токопроводящая жила - многопроволочная из медной отожженной по ГОСТ 22483-77;
2. Изоляция - из поливинилхлоридного пластиката.

Условия эксплуатации и монтажа ПуГВ:

1. Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997;
2. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже;
3. Класс пожарной опасности по ГОСТ Р 53315-2009 - О1.8.2.5.4;
4. Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
5. Требования стойкости к внешним воздействующим факторам:
   – Провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
   – Провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
   – Провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
6. Монтаж проводов производится при температуре не ниже -15°С;
7. Радиус изгиба при монтаже – не менее 5 Dн;
8. Длительно допустимая температура нагрева жил при эксплуатации, не более +700°С.

Срок службы ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации.

Описание:

Провода ПуГВ применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Расшифровка ПуГВ:

П - Провод
у - Установочный
Г - Гибкий
В - Изоляция из поливинилхлоридного пластиката

Элементы конструкции ПуГВ:

1. Токопроводящая жила - многопроволочная из медной отожженной по ГОСТ 22483-77;
2. Изоляция - из поливинилхлоридного пластиката.

Условия эксплуатации и монтажа ПуГВ:

1. Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997;
2. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже;
3. Класс пожарной опасности по ГОСТ Р 53315-2009 - О1.8.2.5.4;
4. Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
5. Требования стойкости к внешним воздействующим факторам:
   – Провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
   – Провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
   – Провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
6. Монтаж проводов производится при температуре не ниже -15°С;
7. Радиус изгиба при монтаже – не менее 5 Dн;
8. Длительно допустимая температура нагрева жил при эксплуатации, не более +700°С.

Срок службы ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации.

Описание:

Провода ПуГВ применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Расшифровка ПуГВ:

П - Провод
у - Установочный
Г - Гибкий
В - Изоляция из поливинилхлоридного пластиката

Элементы конструкции ПуГВ:

1. Токопроводящая жила - многопроволочная из медной отожженной по ГОСТ 22483-77;
2. Изоляция - из поливинилхлоридного пластиката.

Условия эксплуатации и монтажа ПуГВ:

1. Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997;
2. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже;
3. Класс пожарной опасности по ГОСТ Р 53315-2009 - О1.8.2.5.4;
4. Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
5. Требования стойкости к внешним воздействующим факторам:
   – Провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
   – Провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
   – Провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
6. Монтаж проводов производится при температуре не ниже -15°С;
7. Радиус изгиба при монтаже – не менее 5 Dн;
8. Длительно допустимая температура нагрева жил при эксплуатации, не более +700°С.

Срок службы ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации.

Описание:

Провода ПуГВ применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков, внутренних электроустановок на номинальное переменное напряжение до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно.

Расшифровка ПуГВ:

П - Провод
у - Установочный
Г - Гибкий
В - Изоляция из поливинилхлоридного пластиката

Элементы конструкции ПуГВ:

1. Токопроводящая жила - многопроволочная из медной отожженной по ГОСТ 22483-77;
2. Изоляция - из поливинилхлоридного пластиката.

Условия эксплуатации и монтажа ПуГВ:

1. Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997;
2. Провод ПуГВ применяется для прокладки в стальных трубах, коробах, на лотках и др., для монтажа электрических цепей, где требуется повышенная гибкость при прокладке и монтаже;
3. Класс пожарной опасности по ГОСТ Р 53315-2009 - О1.8.2.5.4;
4. Вид климатического исполнения УХЛ, категория размещения 2 по ГОСТ 15150-69;
5. Требования стойкости к внешним воздействующим факторам:
   – Провода стойки к воздействию повышенной температуры окружающей среды до 65°С;
   – Провода стойки к воздействию пониженной температуры окружающей среды до -50°С;
   – Провода стойкие к воздействию повышенной относительной влажности воздуха до 98% при температуре окружающей среды до +35°С.
6. Монтаж проводов производится при температуре не ниже -15°С;
7. Радиус изгиба при монтаже – не менее 5 Dн;
8. Длительно допустимая температура нагрева жил при эксплуатации, не более +700°С.

Срок службы ПуГВ не менее 20 лет при соблюдении потребителем требований по транспортированию, хранению, монтажу и эксплуатации.
