Кабель антенный (телевизионный)

Описание:

Кабель RG-6U (75 Ом) PROCONNECT - кабель коаксиальный радиочастотный со вспененной полиэтиленовой изоляцией и в ПВХ оболочке. Является самым распространенным решением для подключения внутренних и межблочных соединений общепромышленных и бытовых радиотехнических устройств, для подключений систем телевидения, а также для подключения видеокамер наружного и внутреннего наблюдения.　

Конструкция:

1. Внутренний проводник стальная проволока плакированная медью;
2. Диаметр внутреннего проводника 0,9 мм;
3. Диаметр по внутреннему диэлектрику 4,8±0,2 мм;
4. Диэлектрик, вспененный полиэтилен;
5. Экран в виде сплошной алюминиевой фольги;
6. Внешний проводник из алюминиевой проволоки в виде оплётки;
7. Диаметр проволоки экрана 0,12-0,15 мм;
8. Плотность оплетки 48%;
9. Наружный диаметр 6,8±0,2 мм;
10. Материал оболочки ПВХ;
11. Цвет оболочки белый;
12. Длина 100 метров.

Технические характеристики:

• Волновое сопротивление 75±3,0 Ом;
• Сопротивление связи 200 мОм/м;
• Рабочая температура -40 +60°С;
• Минимальная температура монтажа -5°С;
• Минимальный срок службы 12 лет.

Описание:

Кабель MARS 4K 75 Om REXANT состоит из центрального медного провода и металлической оплетки (экрана), разделенных между собой слоем диэлектрика (внутренней изоляции) и имеет общую внешнюю оболочку ПВХ (PVC). Кабель служит для передачи высокочастотных сигналов и имеет волновое сопротивление 75 Ом. Коаксиальные кабели, предназначенные для работы в СВЧ диапазоне, называются еще радиочастотными кабелями.

Область применения кабеля:

1. Для использования в сетях TV/DVB/DVB-S2/DVB-T2/HD;
2. Локальные сети общего назначения;
3. Кабельные сети;
4. Телевизионные сети;
5. Цифровое телевидение;
6. Спутниковое телевидение;
7. Системы видеонаблюдения.

Техническое описание:

• Материал центрального проводника - бескислородный медный провод, диаметр 1,00 мм;
• Физически вспененный диэлектрик, диаметр 4,80 мм;
• Экран - двусторонний медный экран и оплётка, состоящая из луженых медных жил 80 х 0,10 мм;
• Внешняя изоляция ПВХ - поливинилхлорид (PVC) белого цвета с зеленой полосой, толщиной 0,85 мм;
• Общий диаметр кабеля - 6,8 мм;
• Волновое сопротивление 75 Ом;
• Рабочая температура –20°С ... +75°С;
• Срок службы 30 лет.

Описание:

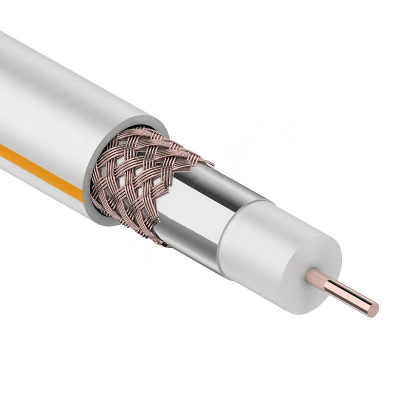

Кабель коаксиальный SAT 50М REXANT предназначен для передачи цифрового и аналогового видеосигналов в современных коммуникационных системах, для передачи видеосигнала в абонентских распределенных сетях, в спутниковых системах телевидения, а также для обеспечения охраны зданий и сооружений. Благодаря особенностям конструкции исключаются значительные помехи от воздействия электромагнитных полей и вихревых потоков.

Предназначен для прокладки внутри помещений. Материал оболочки не подвержен горению.

Расшифровка SAT 50М REXANT:

SAT - (satellite) кабель для спутникового телевидения.

Элементы конструкции SAT 50М REXANT:

1. Проводник - однопроволочный, из мягкой меди, диаметром 1,02 мм;
2. Изоляция - высокопрочный вспененный полиэтилен;
3. Экран - алюминиевая фольга толщиной 0,2 мм;
4. Экран - проволочная оплётка из меди;
5. Оболочка - поливинилхлорид белого цвета.

Технические характеристики SAT 50М REXANT:

• Температура эксплуатации: от -10 до 50ºС;
• Номинальное сопротивление: 75 Ом;
• Наружный диаметр: 6,6 мм;
• Затухание на 862 МГц: 18,8 дБ/100 м;
• Затухание на 2150 МГц: 31,1 дБ/100 м;
• Коэффициент экранирования: >60 дБ;
• Строительная длина: 100 м.

Описание:

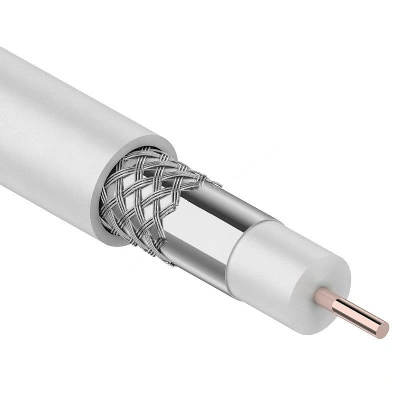

Кабель коаксиальный РГ-6 считается самым распространенным решением для подключения телевизионных систем. Обеспечивая передачу аналоговых сигналов, этот кабель применяется для прокладки внутри помещений в составе распределительных ТВ-сетей.Благодаря особенностям конструкции исключаются значительные помехи от воздействия электромагнитных полей и вихревых потоков.

Предназначен для прокладки внутри помещений. Материал оболочки не подвержен горению.

Элементы конструкции РГ-6 REXANT:

1. Проводник - однопроволочный, из омедненной стали, диаметром 1,0 мм;
2. Сердечник - высокопрочный вспененный полиэтилен;
3. Экран - алюминиевая фольга толщиной 0,2 мм;
4. Экран - проволочная оплётка из алюминия;
5. Оболочка - поливинилхлорид белого цвета.

Технические характеристики РГ-6 REXANT:

• Температура эксплуатации: от -10 до 50ºС;
• Номинальное сопротивление: 75 Ом;
• Наружный диаметр: 6,8 мм;
• Коэффициент экранирования: >60 дБ;
• Строительная длина: 100 м.

Описание:

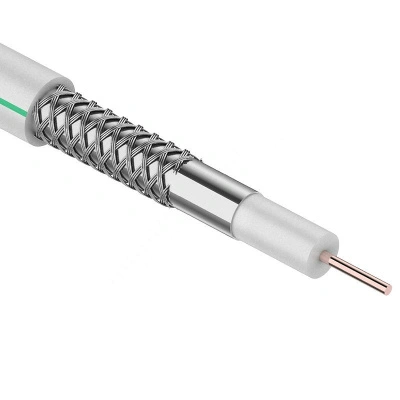

Кабель коаксиальный SAT 703 B CAVEL предназначен для передачи цифрового и аналогового видеосигналов в современных коммуникационных системах, для передачи видеосигнала в абонентских распределенных сетях, в спутниковых системах телевидения, а также для обеспечения охраны зданий и сооружений. Благодаря особенностям конструкции исключаются значительные помехи от воздействия электромагнитных полей и вихревых потоков.
Предназначен для прокладки внутри помещений. Материал оболочки не подвержен горению.

Расшифровка SAT 703 B CAVEL:

SAT - (satellite) кабель для спутникового телевидения.

Элементы конструкции SAT 703 B CAVEL:

1. Проводник - однопроволочный, из омедненной стали, диаметром 1,12 мм;
2. Изоляция - высокопрочный вспененный полиэтилен;
3. Экран - алюминиевая фольга толщиной 0,2 мм;
4. Экран - проволочная оплётка из алюминия;
5. Оболочка - поливинилхлорид белого цвета.

Технические характеристики SAT 703 B CAVEL:

• Температура эксплуатации: от -10 до 50ºС;
• Номинальное сопротивление: 75 Ом;
• Наружный диаметр: 6,6 мм;
• Коэффициент экранирования: >60 дБ;
• Строительная длина: 100 м.

Описание:

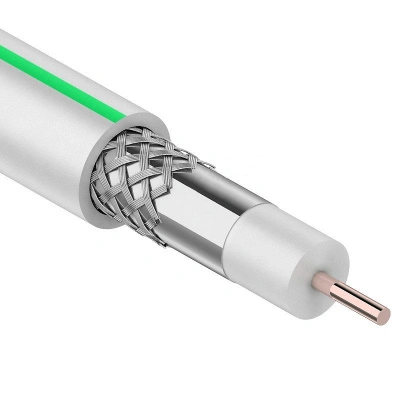

Кабель коаксиальный SAT 703 B PROCONNECT предназначен для передачи цифрового и аналогового видеосигналов в современных коммуникационных системах, для передачи видеосигнала в абонентских распределенных сетях, в спутниковых системах телевидения, а также для обеспечения охраны зданий и сооружений. Благодаря особенностям конструкции исключаются значительные помехи от воздействия электромагнитных полей и вихревых потоков.

Предназначен для прокладки внутри помещений. Материал оболочки не подвержен горению.

Расшифровка SAT 703 B PROCONNECT:

SAT - (satellite) кабель для спутникового телевидения.

Элементы конструкции SAT 703 B PROCONNECT:

1. Проводник - однопроволочный, из омедненной стали, диаметром 1,12 мм;
2. Изоляция - высокопрочный вспененный полиэтилен;
3. Экран - алюминиевая фольга толщиной 0,2 мм;
4. Экран - проволочная оплётка из алюминия.
5. Оболочка - поливинилхлорид белого цвета.

Технические характеристики SAT 703 B PROCONNECT:

• Температура эксплуатации: от -10 до 50ºС;
• Номинальное сопротивление: 75 Ом;
• Наружный диаметр: 6,6 мм;
• Коэффициент экранирования: >60 дБ;
• Строительная длина: 100 м.

Описание:

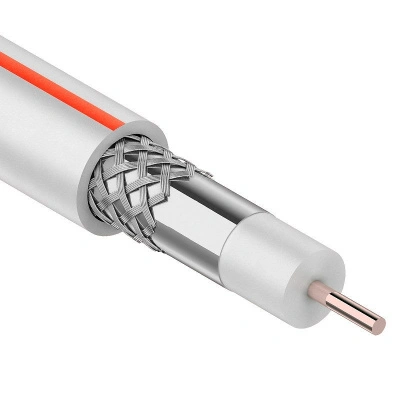

Кабель коаксиальный SAT 50М PROCONNECT предназначен для передачи цифрового и аналогового видеосигналов в современных коммуникационных системах, для передачи видеосигнала в абонентских распределенных сетях, в спутниковых системах телевидения, а также для обеспечения охраны зданий и сооружений. Благодаря особенностям конструкции исключаются значительные помехи от воздействия электромагнитных полей и вихревых потоков.

Предназначен для прокладки внутри помещений. Материал оболочки не подвержен горению.

Расшифровка SAT-50М:

SAT - (satellite) кабель для спутникового телевидения.

Элементы конструкции SAT 50М PROCONNECT:

1. Проводник - однопроволочный, из омедненной стали, диаметром 1,02 мм;
2. Сердечник - высокопрочный вспененный полиэтилен;
3. Экран - алюминиевая фольга толщиной 0,2 мм;
4. Экран - проволочная оплётка из алюминия;
5. Оболочка - поливинилхлорид белого цвета.

Технические характеристики SAT 50М PROCONNECT:

• Температура эксплуатации: от -10 до 50ºС;
• Номинальное сопротивление: 75 Ом;
• Наружный диаметр: 6,6 мм;
• Коэффициент экранирования: >60 дБ;
• Строительная длина: 100 м.

Описание:

Кабель коаксиальный SAT 50М CAVEL предназначен для передачи цифрового и аналогового видеосигналов в современных коммуникационных системах, для передачи видеосигнала в абонентских распределенных сетях, в спутниковых системах телевидения, а также для обеспечения охраны зданий и сооружений. Благодаря особенностям конструкции исключаются значительные помехи от воздействия электромагнитных полей и вихревых потоков.

Предназначен для прокладки внутри помещений. Материал оболочки не подвержен горению.

Расшифровка SAT 50М CAVEL:

SAT - (satellite) кабель для спутникового телевидения.

Элементы конструкции SAT 50М CAVEL:

1. Проводник - однопроволочный, из мягкой меди, диаметром 1,02 мм;
2. Изоляция - высокопрочный вспененный полиэтилен;
3. Экран - алюминиевая фольга толщиной 0,2 мм;
4. Экран - проволочная оплётка из меди;
5. Оболочка - поливинилхлорид белого цвета.

Технические характеристики SAT 50М CAVEL:

• Температура эксплуатации: от -10 до 50ºС;
• Номинальное сопротивление: 75 Ом;
• Наружный диаметр: 6,6 мм;
• Затухание на 862 МГц: 18.8 дБ/100 м;
• Затухание на 2150 МГц: 31.1 дБ/100 м;
• Коэффициент экранирования: >60 дБ;
• Строительная длина: 100 м.
