Что означает маркировка IP на электроприборах, и какой она бывает?

На корпусах электроприборов часто можно увидеть условное обозначение вида IP [цифра 1] [цифра 2]. Эта маркировка нужна для демонстрации потребителям уровня защищенности оборудования от влаги и грязи, которую создает его корпус. Правила IP маркировки приборов приведены в стандарте IEC60529, в российском ГОСТ 14254-96 и в европейском стандарты DIN40050-9. Маркируют оборудование для того, чтобы упростить его выбор с учетом условий дальнейшей эксплуатации.

Значение цифр

Первая цифра обозначает степень защищенности корпуса от частиц пыли и механических воздействий.

  • 0 - никакой защиты от попадания посторонних предметов корпус не создает;

  • 1 - оборудования можно касаться тыльной стороной руки, также оно защищено от попадания крупных посторонних предметов размером 50+ мм;

  • 2 - прибора можно касаться пальцами, ему не навредят предметы и частицы размером 12,5+ мм;

  • 3 - корпус защищает от попадания мелких (2,5+ мм) предметов и контакта с ручным слесарным инструментом;

  • 4 - корпус защищает от частиц размером 1 мм;

  • 5 - внутрь такого оборудования не могут попасть никакие мелкие предметы, мелкая пыль - может, но работе прибора это не навредит;

  • 6 - корпус предотвращает попадание даже самой мелкой пыли.

Вторая цифра обозначает, насколько электроприбор защищен от влаги.

  • 0 - никакой защиты от воды нет;

  • 1 - прибору не навредит конденсат и капли воды, падающие перпендикулярно поверхности;

  • 2 - прибор выдержит вертикально идущий дождь и капли воды, падающие под углом до 15';

  • 3 - оборудование будет исправно работать при вертикально идущем дожде и брызгах под углом до 60';

  • 4 - оборудование защищено от любых брызг;

  • 5 - прибор будет работать дальше, если окажется под струями воды на непродолжительное время;

  • 6 - корпус защитит содержимое от морских волн;

  • 7 - оборудование сохранит работоспособность, если упадет в воду не глубже, чем на 1 м, и даже если вода попадет внутрь него, на работоспособность это не повлияет;

  • 8 - прибор можно погружать в воду: корпус водонепроницаем.

Сдвоенные значения - например, IP 54/55 - обозначают, насколько розетка защищена с открытой и закрытой крышкой/шторкой соответственно.

Электрооборудование маркируется по результатам испытаний в лабораторных условиях:

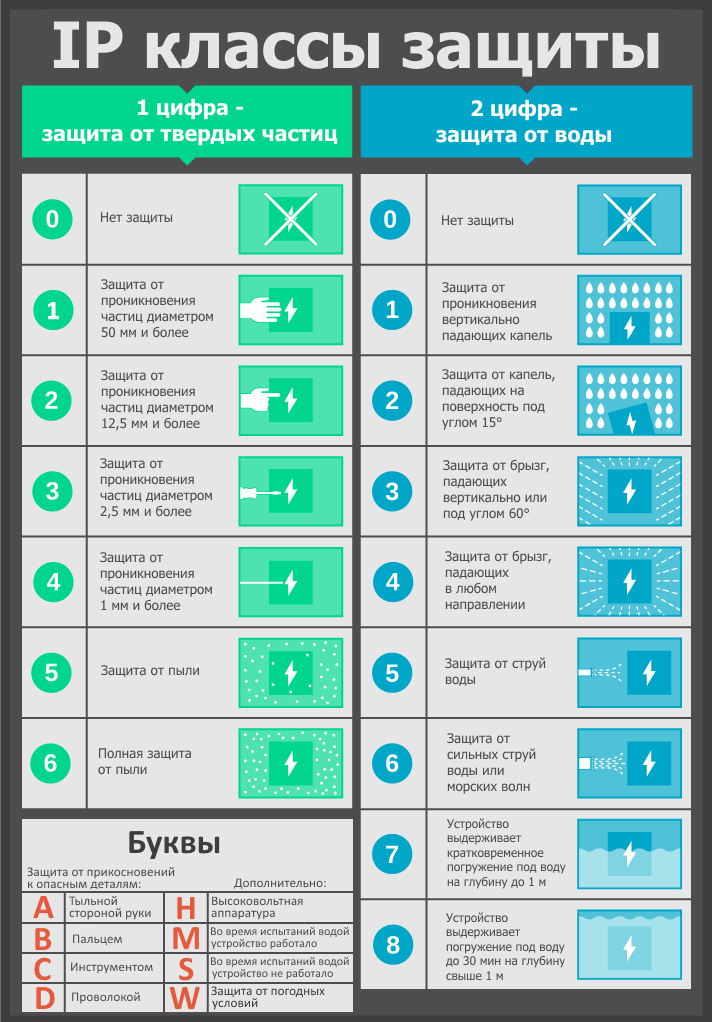

IP классы защиты

Значение букв

После цифр, обозначающих степень пыле- и влагозащиты, в IP-маркировке можно увидеть латинские буквы, показывающие, насколько защищен от удара электрическим током человек, который касается оборудования.

  • А - можно касаться тыльной стороной руки;

  • B - можно касаться пальцами рук;

  • С - разрешено прикасаться ручным слесарным инструментом;

  • D - обеспечена защита от прикосновений единичных проводников.

  • Вторая буква встречается не всегда и несет дополнительную информацию о приборе:

  • Н - оборудование рассчитано на повышенное напряжение до 72 кВ;

  • М - когда оборудование испытывали на предмет пыле- и влагозащищенности, его приводили в движение;

  • S - оборудование испытывали, но не двигали;

  • W - корпус тестировали при разной погоде.

Самые популярные виды IP-маркировки электроприборов

На электрооборудовании чаще всего можно увидеть такие сочетания цифр:

  • IP 20. Разрешается устанавливать в сухие комнаты с центральным отоплением. Такие приборы защитят от удара током, но попадание влаги навредит им.

  • Оборудование типа IP 21/22 можно устанавливать в неотапливаемых помещениях и выставлять на улицу при условии наличия навеса.

  • Приборы с обозначением IP 43/44 на корпусе будут исправно работать в сырых помещениях.

  • Устройствам в корпусах IP 54/55 не страшен ливень и снег.

  • Маркировка IP 67/68 означает, что оборудование можно держать в воде. Такой класс защиты должны иметь погружные светильники для фонтанов и бассейнов.

Как подобрать розетки, выключатели и светильники в ванную комнату?

В воздухе ванных и санузлов бывает очень влажно. Кроме того, внутрь корпуса может попасть вода во время купания. Для упрощения выбора зоны в ванной разделены:

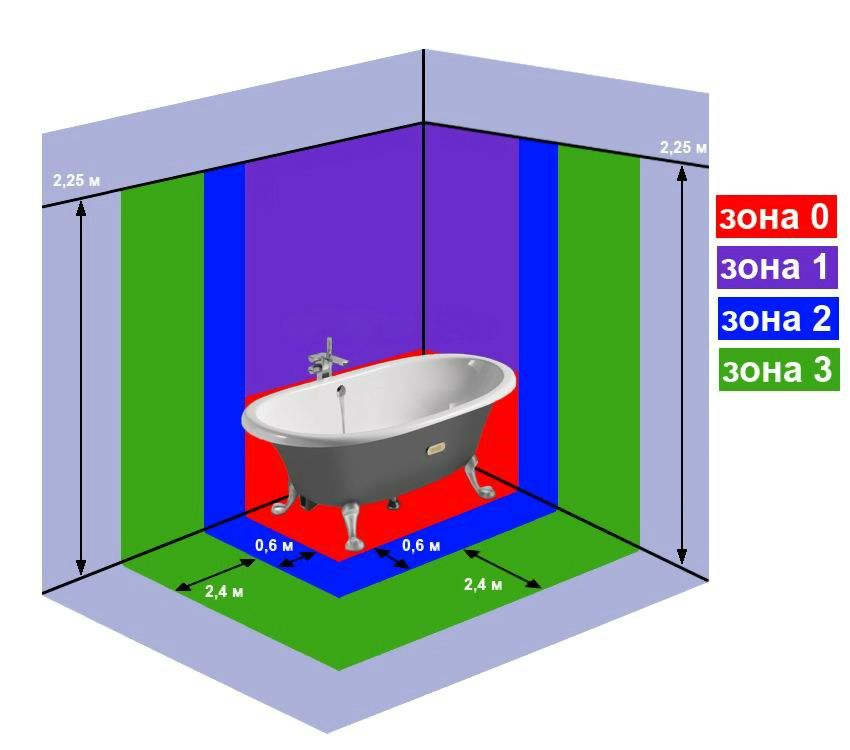

Зоны в ванной

Зона 0 - окружает ванну и душевую кабину, поэтому на светильник или розетку здесь наверняка будет попадать вода. Рекомендуемая степень защиты оборудования для этой зоны - IP67.

Зона 1 - пространство над ванной и душевой кабиной. В розетку может попасть пар и капли воды. Желательный уровень защиты здесь - IP45.

Зона 2 - умеренно влажная. Вполне возможно, что на электроприборы здесь попадут брызги (струи не достанут). Оптимальный уровень защиты - IP24.

Зона 3 - почти сухая. Скорее всего, розеткам и светильникам в этой области ничто не угрожает, поэтому можно смело ставить приборы с маркировкой IP21.

Выбирая электрооборудование с учетом условий эксплуатации и степени защиты корпуса, можно не опасаться за короткие замыкания, удары током, выход прибора из строя и другие серьезные неприятности.
