Что такое гидроаккумулятор и как его подключить

Что такое гидроаккумулятор и как его подключить

Для обеспечения бесперебойной подачи воды используются насосные системы. Одна из главных его частей — гидроаккумулятор. Он выполняет ряд важных функций — защищает от гидроудара, стабилизирует давление, создает определенный запас воды, который пригодится на случай отключения электроэнергии.

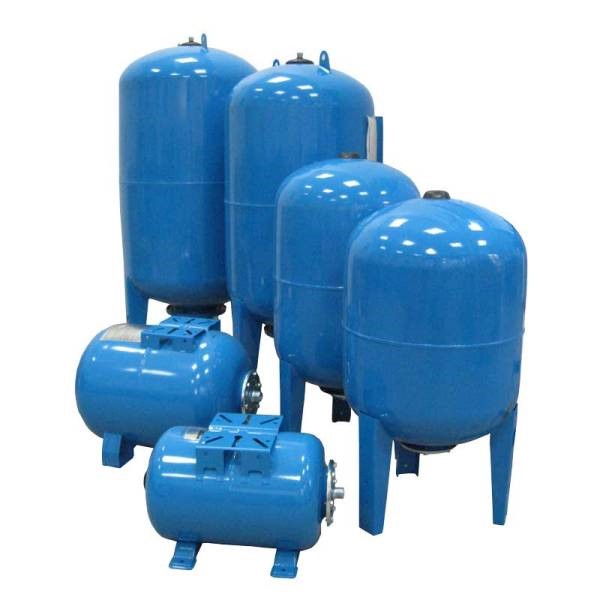

Гидроаккумуляторы - фото

Что такое гидроаккумулятор

Гидроаккумулятор, другое название гидробак или мембранный бак, имеет простое устройство: металлическая емкость с каучуковой мембраной, которая с виду напоминает грелку, устанавливается на опоры. С одной стороны находится золотник, через него накачивают давление. С другой — штуцер, через который заходит или выходит вода. Сверху иногда монтируется площадка для размещения насоса.

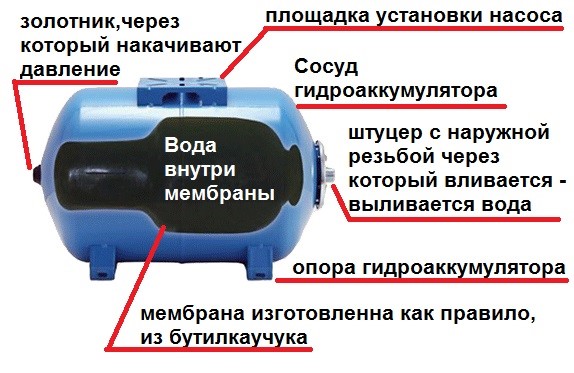

Устройство гидроаккумулятора: схема

Полезность этого устройства в насосных системах неоспорима. В первую очередь, оно предохраняет от гидроудара, так называют повышенное давление в шлангах, которое появляется после включения насоса. Давление может быть настолько большим, что выводит из строя подключенную бытовую технику, повреждает поверхность труб, нарушает соединения.

Кроме того, гидробак предназначен для временного хранения определенного запаса воды, который зависит от объема емкости. Баки обычно выпускают вместительностью от 25 до 100 литров, но учитывайте, что фактический объем жидкости, которой вы сможете пользоваться, примерно на треть меньше. Хранение воды позволяет избегать краткосрочного включения насосного агрегата, что серьезно сокращает его износ. Например, если включать насос шесть и более раз за минуту, то это приведет к снижению срока эксплуатации почти на четверть.

Различают гидроаккумуляторы, предназначенные для:

  • Перекачки холодной воды. Защитят систему от гидроударов, предохраняют от частых краткосрочных включений, сохраняя ресурс, служат источником воды при отключениях электроэнергии.
  • Перекачки горячей воды. Выполняет те же функции, способен работать в горячетемпературной среде.
  • Отопительных систем, иногда применяют понятие расширительный бак. В нем устанавливается диафрагменная мембрана. Прибор является важным элементом при организации отопления.

Схема подключения

Многих пользователей интересует вопрос подключения гидроаккумуляторов к скважине. Разберемся подробнее. Схема подключения зависит от выбранного типа насосного оборудования. Различают поверхностные и погруженные. Использование первых предполагает схему подключения, представленную на рисунке ниже.

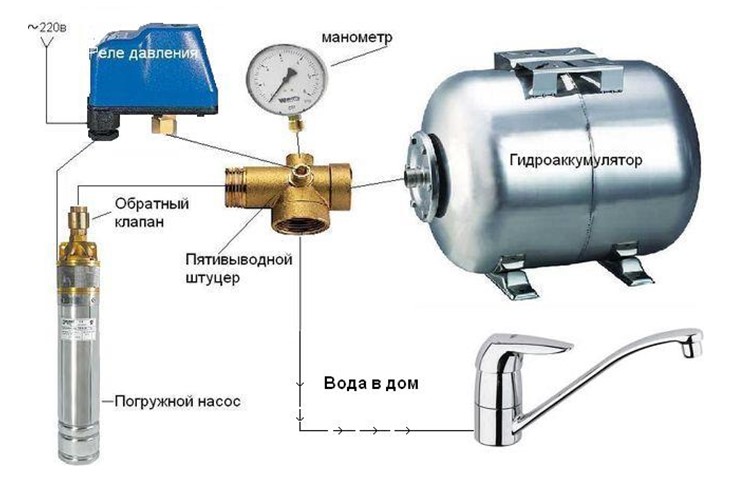

Схема подключения гидроаккумулятора

Суть следующая — насос осуществляет подачу жидкости в систему с установленным гидроаккумулятором. За ним монтируется манометр, который контролирует давление в системе. Выбор насоса зависит от требуемой производительности и глубины залегания источника воды. При небольшой глубине, до трех метров, и малом расходе используйте вихревые насосы. Если необходима высокая производительность и глубина воды больше трех метров используйте центробежное оборудование.

Другая схема используется при высоком погружении. Она выглядит так: насос — обратный клапан — емкость для хранения воды — дополнительный насос, снижающий нагрузку на основное оборудование — гидроаккумулятор — манометр.

В такой схеме при небольшой требуемой производительности используйте вибрационные насосы, если расход большой, устанавливайте центробежное оборудование.

При подключении соблюдайте следующее — отключайте электричество во избежание непроизвольного включения насоса, проверяйте прочность всех соединений, соблюдайте правила техники безопасности.
