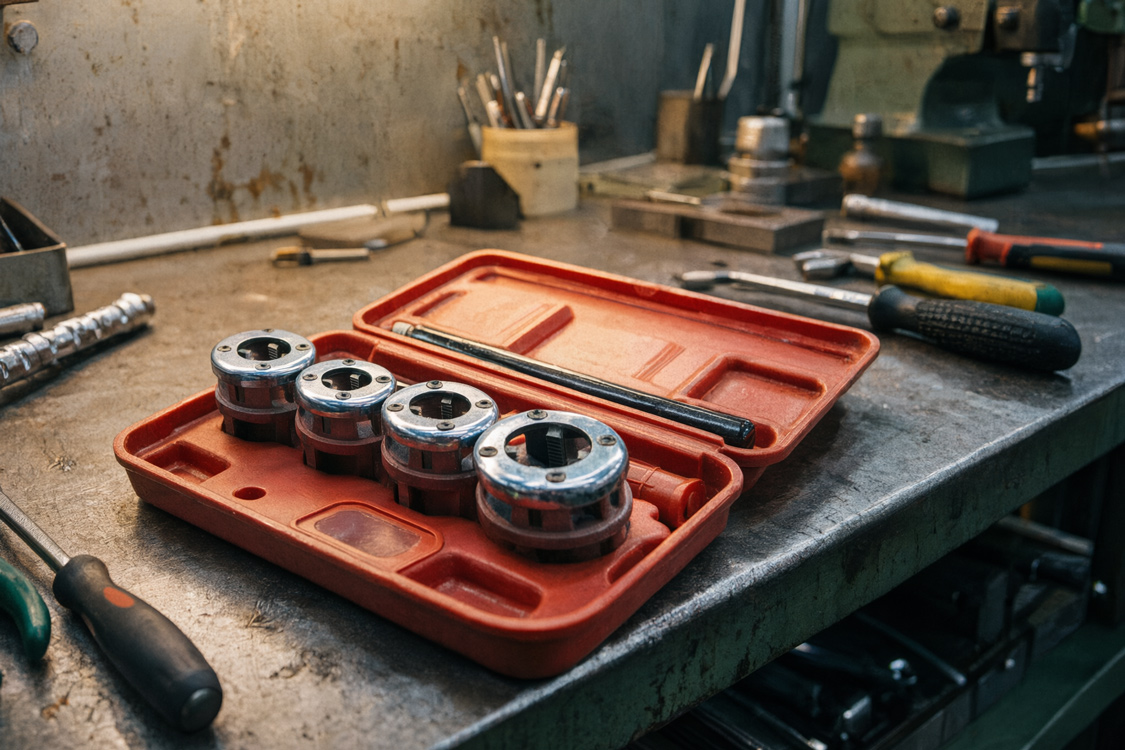

Что такое трубный клупп и его виды?

Клупп (от немецкого Kluppe) представляет собой оборудование, с помощью которого выполняется изготовление резьбы на металлических трубах. Инструмент представляет собой стальную головку с внутренними насечками и закрепленный на ней рычажный механизм, создающий крутящий момент.

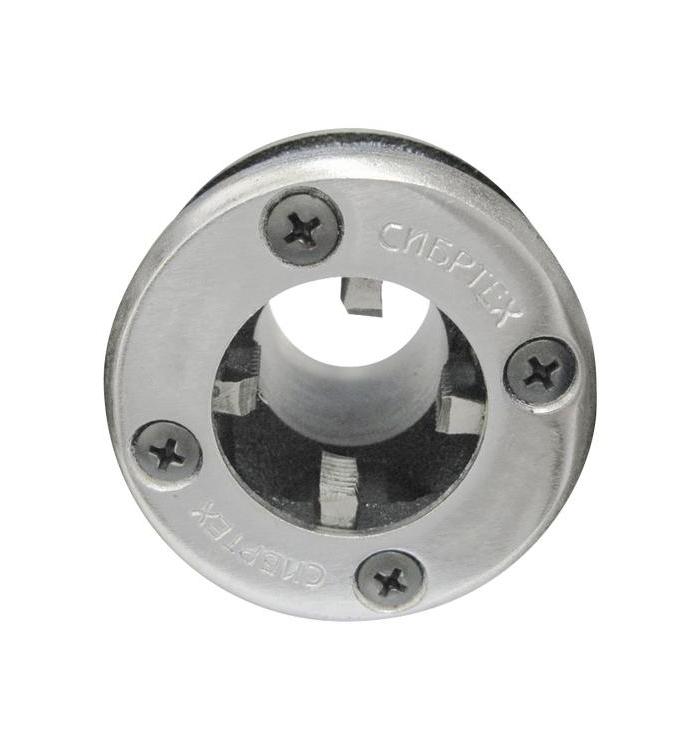

Клупп "Сибртех" трубный , 1" 77369 (Код товара: 212415)

Конструктивно рабочий блок состоит из двух частей:

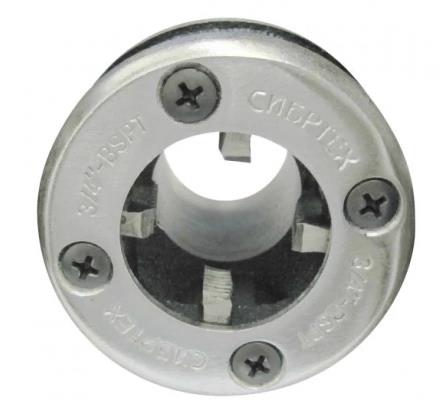

1. Нарезная головка. Сделана из сверхпрочного металла. Оснащена гребенками для выдавливания в заготовке спиральных углублений.
2. Крепежный цилиндр с упорами для головки. Внешняя поверхность имеет шесть или восемь граней в зависимости от вида модели.

Для осуществления вращения блока по заготовке он комплектуется захватом с трещоткой и рукояткой, позволяющей создавать необходимое для формирования витков усилие. Трещотка обеспечивает непрерывное воздействие на головку без снятия и последующего закрепления после каждого поворота на доступный условиями работы сектор. Такое решение позволяет выполнять манипуляции, когда рабочая зона расположена впритык к стене.

Клупп для изготовления резьбы на металлических заготовках стандартно комплектуется набором плашек. Обычно производители дополняют изделия насадками, которые используются при прокладке инженерных сетей в жилых и административных зданиях. Стандартно к инструментам прилагаются плашки, имеющие размеры в дюймах 1/2 (15 мм), 3/4 (20 мм), 1 (25 мм), 1, 1/4 (32 мм), 1, 1/2 (40 мм), 2 (50 мм).

Область применения в домашнем хозяйстве

Нарезное оборудование традиционно относят к категории профессионального, ввиду специфики его применения. Но, среди домашних мастеров, особенно жителей частного сектора эти инструменты тоже пользуются популярностью. Объяснимо это тем, что резьбовое соединение в отличие от сварного, практичнее, так как предполагает возможность разборки конструкции для обслуживания или использования ее деталей в других целях.

Так, в домашнем хозяйстве клуппы можно использовать для решения таких задач:

1. Нарезка витков на стальных трубах для изготовления каркасов различных дворовых построек — парников, навесов, теплиц, козырьков, поручней.

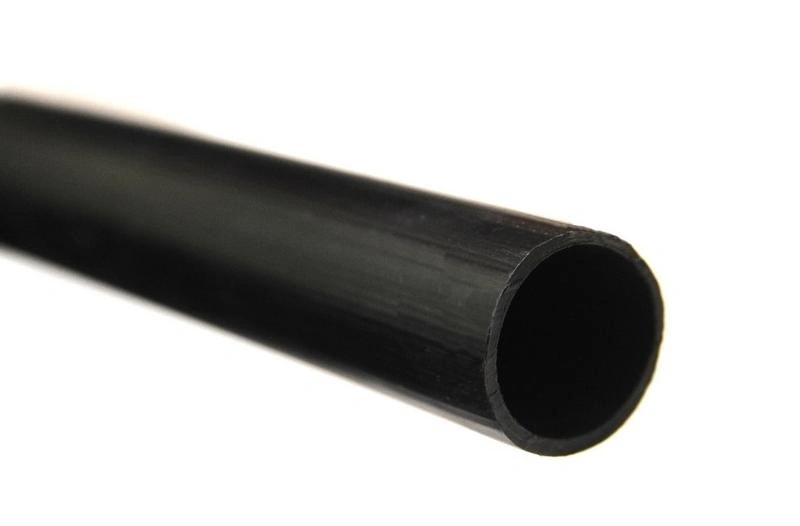

Труба черная стальная электросварная прямошовная 89х3,5 мм, ГОСТ 10704-91 (Код товара: 126747)

2. Самостоятельный монтаж водопроводной, отопительной, поливальной системы из металлических звеньев.
3. Конструирование внешней стяжки на сооружениях, подверженных оседанию и деформации с функцией периодической затяжки контура.
4. Прокладка постоянного или временного трубопровода для подачи воды в летние души, кухни, туалеты.
5. Монтаж системы газоснабжения, где обязательным условием является наличие резьбовых фитингов для ввода в дом и подключения потребителей.
6. Изготовление различных приспособлений, станков, механизмов с функцией их модернизации и разборки.
7. Обустройство скважин на воду. Резьба наносится на обсадные и подающие трубы для наращивания магистрали без использования сварки.

Клуппы также можно использовать для изготовления витков и на плотных полимерных изделиях при условии отсутствия большой нагрузки на соединения и готового сооружения в целом.

Особенности и сравнение клуппа с плашкой

Плашки, как средство для изготовления резьбы, известно большинству мужчин еще со школьной программы трудового обучения. Оно не утратило актуальности с появлением клуппов. Оба вида инструментов продолжают использоваться и сегодня.

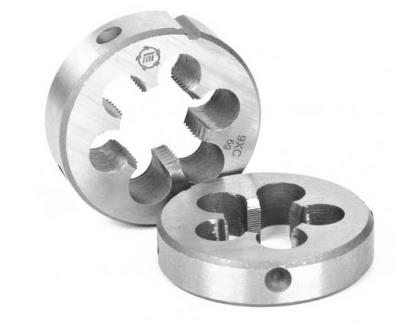

Плашки представляют собой утолщенные стальные диски с углублениями на внешних сторонах и отверстиями посередине. Внутри них находятся выступы, с помощью которых и наносится спираль. Плашка вставляется в держатель с двумя рукоятками по бокам. Деталь оснащена винтовыми зажимами для удержания режущей детали. Внутренний диаметр плашек обычно не превышает 12 мм, что обусловлено физическими возможностями человека.

Клупп более функционален и имеет такие отличия:

1. Муфта удлиненная, насаживается на трубу с точным совпадением осей обоих фрагментов. Благодаря этому режущие выступы занимают правильное положение для создания спирали. У плашек это сделать без предварительного стачивания металла невозможно, да и такая подготовка не дает гарантии, что резьба будет нанесена ровно.
2. Материал изготовления. Отечественный производитель использует легированную сталь марки 9ХС, имеющие высокие показатели твердости и прочности. Китайские аналоги не имеют маркировки, что не дает уверенности в их качестве и надежности.
3. Шаг резьбы. В плашках применяется метрическая система, которая используется в производстве винтов и болтов. Клуппы создаются по европейским стандартам, где измерения проводится в дюймах и их долях.
4. Наличие функции реверса в держателе. Это позволяет вращать инструмент в обратную сторону, выполнив только одно движение на механизме трещотки.
5. Возможность установки резцов для создания всех имеющихся сегодня в строительной сфере разновидностей типов соединений. Так, у клуппов есть опция нарезки витков стандарта BSPT, NPT, NPSM, M, BSW, UNC любой длины, в том числе и самоуплотняющейся спирали.
6. Работа с заготовками, торцы которых находятся на уровне или ниже поверхности установки. Для таких манипуляций применяются особые переходники с гнездом для режущего устройства.
7. Выбор трещоток с посадочными гнездами для насадок формата R11 и R12. Гнезда приспособлены под квадратные и шестигранные вставки.

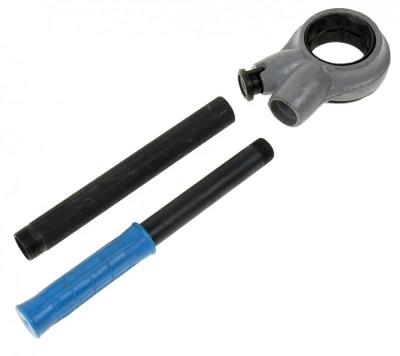

Трещотка для клуппов с удлинителем Сибртех 77373 (Код товара: 143155)

8. Одинарная ручка с поворотным механизмом. Такое решение позволяет вращать инструмент без отрыва по трубам, находящимся от стен на расстоянии ширины держателя.
9. Плашки после истирания зубцов восстановлению не подлежат. В клуппах имеется возможность замены гребенок.
10. Плашки выпускаются исключительно в ручном варианте, предполагающим приложение физических усилий для вращения ручек. Клуппы выпускаются и в ручных и в механических модификациях с электроприводом. Производительность таких моделей намного выше.

Плашка M4х0,7 9ХС ТМ (Код товара: 133570)

Чтобы сделать витки на коротких участках труб в клуппах разворачивается гребенка или подрезается муфта.

Такой критерий, как стоимость, не в пользу клуппов. Стандартный комплект обходится в 4-6 раз дороже аналогичного набора плашек.

Клупп трубный — виды

Несмотря на то, что инструмент имеет простую конструкцию, производители наладили его выпуск в широком ассортименте. В продаже и прокате можно найти различные ручные и электрические изделия с индивидуальными комплектами головок.

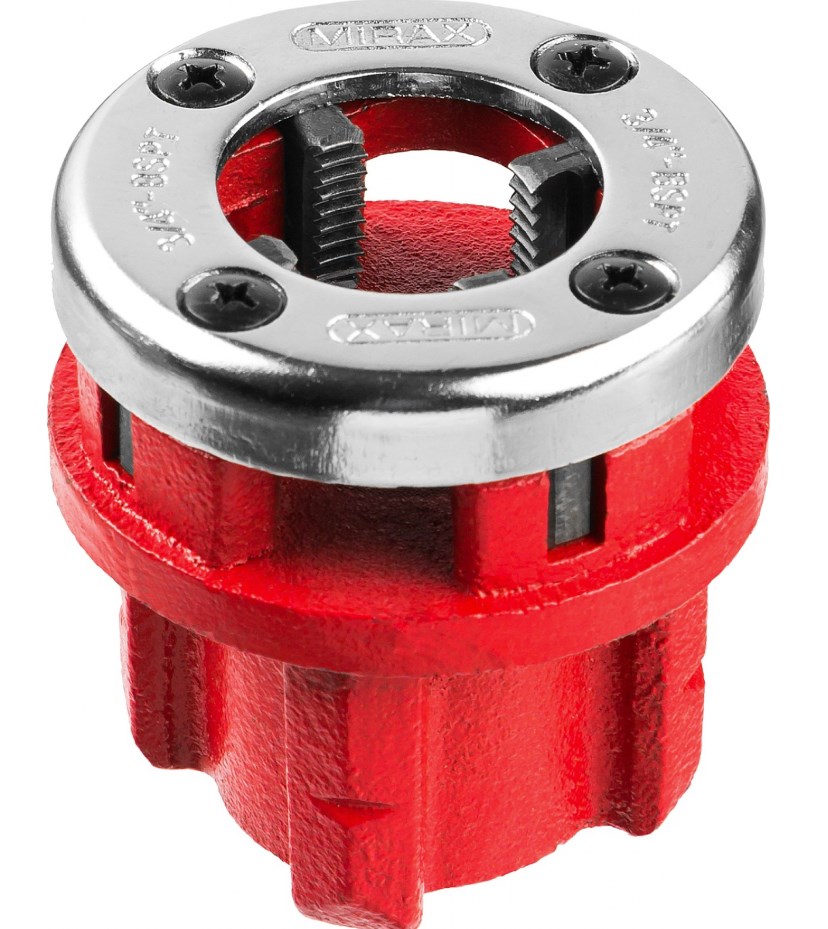

Ручные механические

В каталогах магазинов представлены наборы в кейсах и просто головки без ручек. Первый вариант подходит для профессионалов и владельцев земельных наделов, находящихся в постоянном творческо-строительном поиске. Единичные инструменты приобретаются для выполнения небольших плановых и ремонтных работ. При таких вариантах резьба на заготовки наносится с применением газового, разводного или сантехнического ключа.

Также, для создания витков головками от клуппов можно использовать захват для плашек. Возможности таких конструкций ограничены по внутреннему диаметру и расстоянием от трубы до стены.

Ручные с трещоткой

Эта категория инструмента самая распространенная среди любителей и мастеров. Трещотки различаются по количеству зубцов и углу поворота рукоятки. В каждом изделии имеется опция реверса, позволяющая без отрыва и снятия вращать головку в противоположном направлении.

Электрические

Электрические инструменты относятся к профессиональной категории. Их использование дает возможность обрабатывать большое количество труб с минимальными усилиями, но с высокой точностью. Кручение выполняется путем передачи крутящего момента от двигателя на муфту через понижающий редуктор. Для фиксации изделия на трубе используется струбцина, облегчающая настройку и работу в целом.

При необходимости оборудование используется без струбцины, когда нужно нарезать витки на коротких участках. В таких случаях гребенку разворачивают, а фаску не делают.

Нарезка резьбы ручным клуппом

В зависимости от типа заготовок применяются два способа обработки их краев. В первом, когда детали статичны и являются частью конструкций на них крепится сам клупп через струбцину. При втором варианте, когда объект отдельный, используются тиски или ниппельные зажимы с расширительным оголовком, который вставляется в трубу.

При заблаговременной подготовке секций для инженерной сети нарезка на их торцах проводится в таком порядке:

1. Отпиливание лишнего материала под прямым углом. Для достижения точности применяется угольник и малярный скотч, края которого служат ориентиром.
2. Зажимание заготовки в тисках так, чтобы она выступала из губок примерно на 10 см. Смачивание этой части маслом.
3. Надевание на выступающую часть лерки с механизмом трещотки.
4. Перевод механизма фиксатором в нужное положение для вращения.
5. Плавное поворачивание инструмента, вход гребней в металл. Кручение до тех пор, пока не будет нанесено достаточное количество витков.
6. Перестановка переключателя в положение реверс и выкручивание лерки в обратном направлении.

В процессе вращения нужно непрерывно подавать в рабочую зону специальную смазку для улучшения скольжения деталей.

Рекомендации специалистов

При выборе резьбонарезного инструмента профессионалы советуют ориентироваться на такие аспекты:

1. Главным критерием является размер труб и марка стали, из которой они изготовлены. Для низкоуглеродистых марок Ст2-Ст5 хватит и бюджетной модели. А для работы по сплавам Ст10, Ст15, Ст20 и нержавеющей стали потребуется дорогое оборудование от проверенного производителя.
2. Для проведения разовой работы или мелкого ремонта не стоит приобретать полный комплект. Хватит одной насадки, которую можно навинтить на трубу газовым ключом.
3. Не рекомендуется приобретать инструменты китайского производства для больших объемов, а также для резьбы по прочной стали. Их резцы низкого качества, вследствие повышенных усилий при кручении есть риск поломки трещотки.
4. Если витки приобретают рваные грани, то это сигнал, что гребни сточились и насадку пора менять.

И еще — если накручивание резьбы проводится единоразово или крайне редко, то лучше не покупать клупп, а взять его в аренду. А если этот инструмент требуется каждый день, приходится работать с разными диаметрами труб, советуем купить набор.

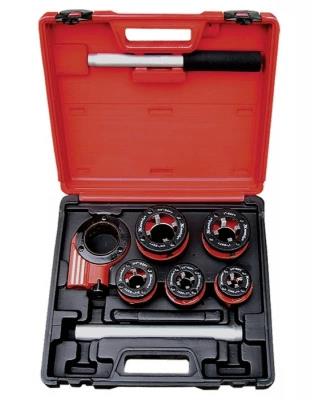

Набор клупп + плашкодер с трещеткой (8 предметов) 77332 (Код товара: 135634)
