Домкраты и их виды

Домкрат – специальный тип оборудования, предназначенный для подъема крупногабаритных и тяжелых предметов. Существует несколько типов домкратов, среди которых не только автомобильные, но и механизмы для эксплуатации в условиях склада, строительных площадок, промышленных цехов. Конструкция подобного механизма может быть различной, что зависит от особенностей эксплуатации, установки, способу приложения усилия для подъема и, при необходимости, перемещения грузов.

По типу конструкции

В зависимости от типа конструктивного решения домкраты разделяются на четыре основных группы – винтовые, бутылочные, а также пневматические

Винтовые

Такой тип оборудования относится к наиболее простому, в движение он приводится механической ручкой, гидравлическим или электрическим устройством. Разделяется на три типа в зависимости от конструкции и внешнего вида.

Ромбические

Такие домкраты встречаются чаще остальных, они выполнены в виде ромба, для подъема применяется стягивающий винт. Конструкция простая в использовании, надежная, обладает небольшими размерами и малым весом.

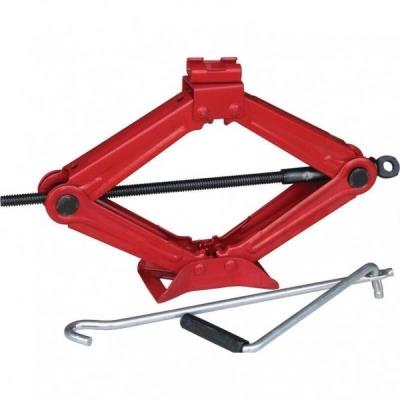

Ромбовый домкрат Sparta 50383, 1,5 т (высота подъема - 105-380 мм)

К основным преимуществам такого домкрата относятся:

• хорошие показатели высоты подъема;
• рабочий ход большой;
• надежная, долговечная конструкция с повышенными показателями прочности;
• работа с домкратом не требует особого опыта;
• доступная стоимость.

Минусы:

• на неровной поверхности устройство неустойчивое;
• грузоподъемность низкая;
• на сыпучем, мягком грунте использование не рекомендуется;
• при подъеме надо прилагать усилия.

Обычно такой тип домкратов применяется для обычных городских автомобилей с малым и средним весом. Для внедорожников не рекомендуется.

Рычажно-винтовые

По внешнему виду такой домкрат напоминает ромбический, но оснащен 2-4 рейками для подъема. Устройство отличается малым весом и размерами, устойчивость его выше, а конструкция намного проще. Однако грузоподъемность небольшая.

Телескопические

Винтовые телескопические модели выдерживают большие нагрузки, чем остальные, что позволяет применять их для внедорожников и габаритной техники. По внешнему виду конструкция напоминает гидравлический домкрат с корпусом в виде бутылки.

Преимущества:

• наличие устойчивой платформы;
• выдерживает значительные нагрузки;
• может эксплуатироваться при установке на любую плоскость, выдерживает перепады температуры.

Минусы:

• рабочий ход устройства малый;
• малый упор.

Реечные

Подобные устройства оснащаются зубчатой рейкой, могут перемещать грузы в вертикальной, а также горизонтальной плоскости. К преимуществам также относятся низкий подхват, значительная высота для подъема, способность поднимать грузы буквально в грязи или поверхности площадки. В зависимости от механизма подобные домкраты разделяются на рычажные и зубчатые.

Рычажные (модификация Хай-Джеки)

Такой тип реечных устройств относится к простым, использующим качающийся рычаг для движения и храповик для фиксации. Применяется для застрявших в грязи авто, внедорожников, способен выдерживать большие нагрузки. К достоинствам относятся простая эксплуатация, повышенная надежность, длительные эксплуатационные сроки. Однако габариты большие, при использовании обязательная фиксация устройства.

Зубчатые

Подобный тип домкратов применяет шестерни, приводимые в движение редуктором посредством вращения ручки. Для фиксации используется специальный храповик. В зависимости от назначения количество передач различается. Устройство используется для подъема, фиксации различных грузов. К преимуществам также относятся простая конструкция, ремонтопригодность, универсальность.

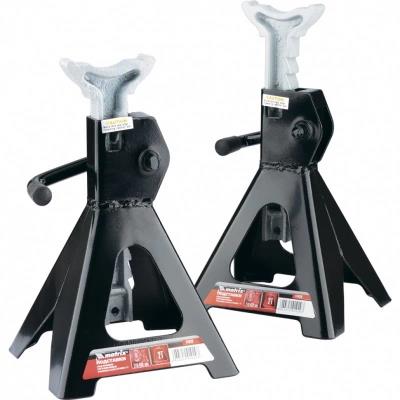

Подставной зубчатый домкрат под автомобиль Matrix 51623, регулируемый, 3 т (высота подъема - 295-425 мм), 2 шт

Бутылочные

Это тип одно- и многоплунжерного типа с рабочим штоком. Для подъема применяется гидравлическая система с маслом или тормозной жидкостью. Для подъема надо оказать поступательное движение на рычаг, после чего в цилиндре поднимается давление, шток выдавливается.

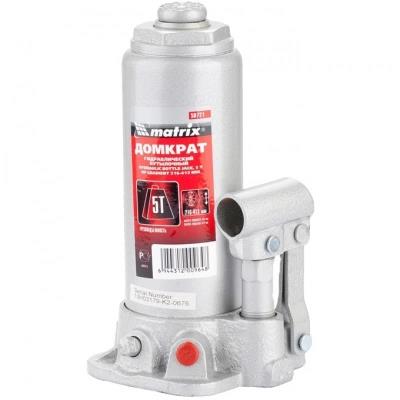

Домкрат гидравлический бутылочный Matrix 50721, 5 т (высота подъема - 216-413 мм)

Для спуска давление стравливается через специальный клапан, после чего плунжер опускается вниз.

К преимуществам такого типа оборудования относятся:

• повышенная грузоподъемность;
• устойчивость конструкции;
• для подъема нужны небольшие усилия;
• конструкция компактная, имеет малый вес;
• ход плавный.

Недостатки:

• за один цикл подъем малый, то есть надо выполнить несколько действий для достижения определенной высоте;
• регулировка сложная;
• при низкой температуре эксплуатация затрудняется.

Пневматические с воздушной подушкой

Устройства этого типа работают с применением воздушной герметичной подушки и ниппеля. Для подъема внутрь корпуса нагнетается газовая или воздушная смесь, для чего применяются компрессор, аккумулятор или насос. К достоинствам пневматики относятся:

• наличие надежной опоры;
• возможность эксплуатации на неровной, неустойчивой поверхности;
• подъем больших грузов.

К минусам можно отнести необходимость контроля спуска, тщательного техобслуживания. Кроме того, надо учитывать, что резиновая подушка нуждается в периодической замене, при низких температурах она может быть повреждена.

По методу установки

По способу установки и дальнейшего использования выделяют три группы – мобильные переносные и подкатные, для стационарной фиксации.

Переносные

К наиболее простым относятся переносные домкраты. Это мобильные устройства с малыми габаритами и весом, которые можно переносить в руках. Они имеют упрощенную конструкцию, быстро устанавливаются. Но грузоподъемность их обычно не самая высокая.

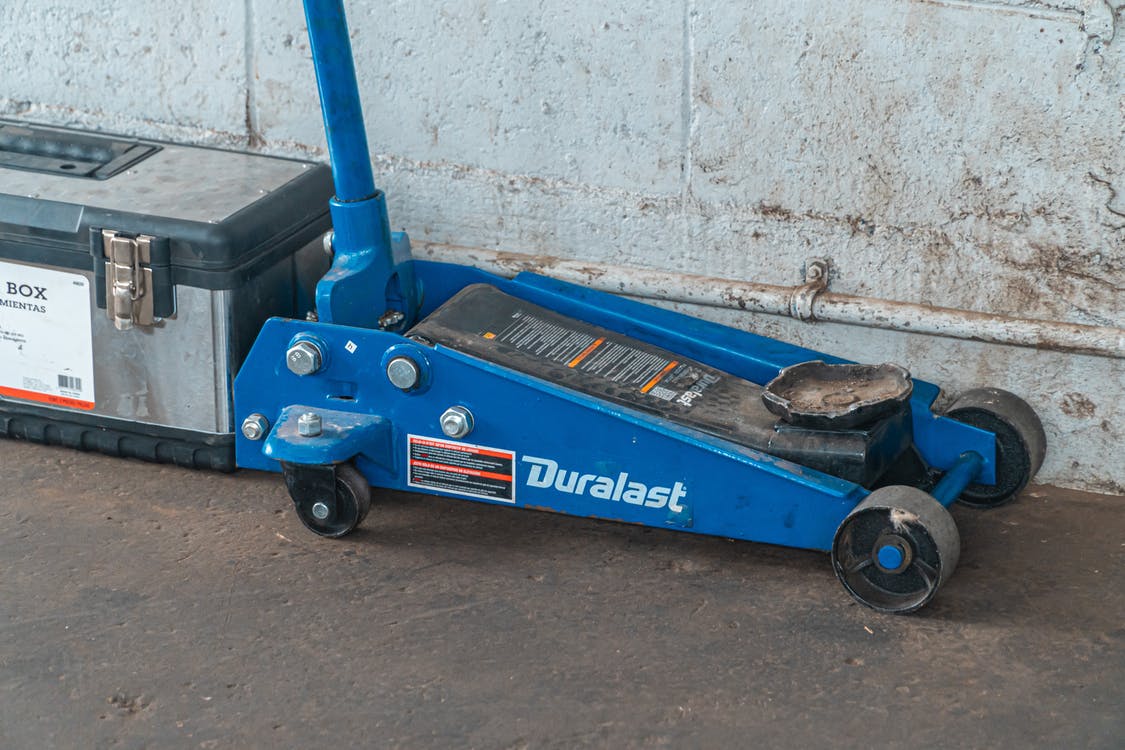

Подкатные

Такой тип домкратов выдерживает большие нагрузки, может поднимать на высоту автомобили, паллеты на складах, стройматериалы. Для перемещения используются небольшие, но прочные, надежные колеса. К преимуществам конструкции этого типа относится мобильность, возможность подвода платформы под груз или авто.

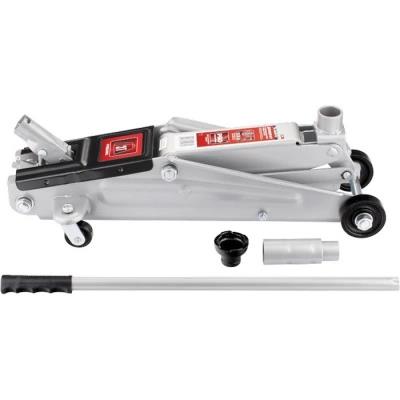

Домкрат подкатной гидравлический Matrix 51040, 3 т (высота подъема - 150-530 мм)

К относительным недостаткам – большие габариты и вес, необходимость тщательного техобслуживания.

Стационарные

Надежные модели домкратов, способные справиться со значительными нагрузками. Устанавливаются стационарно и не подлежат перемещению. Но такой тип оборудования оптимально подходит для промышленности и СТО, позволяя поднимать большие грузы на значительную высоту.

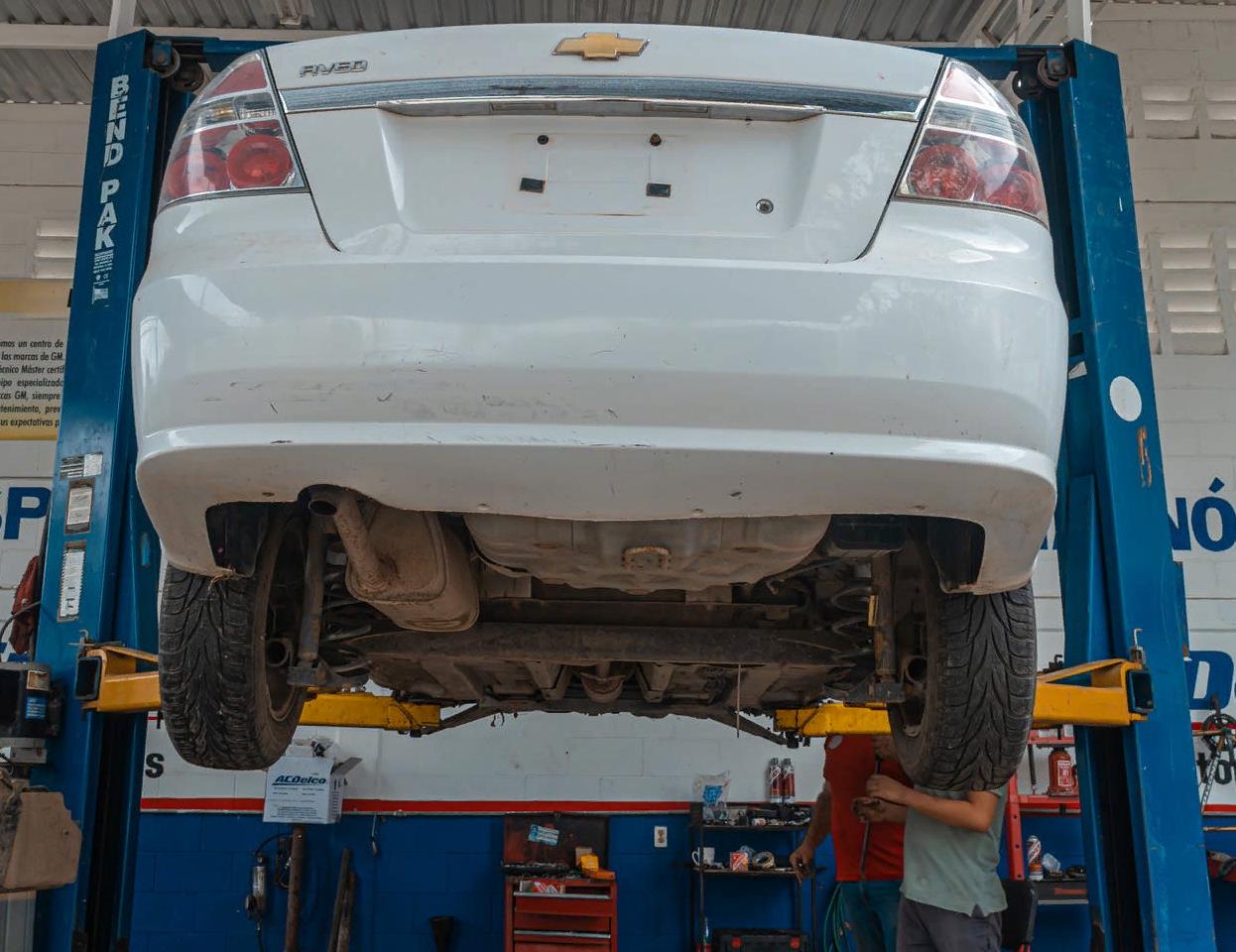

Стационарный домкрат, он же автомобильный подъемник

По типу приложения усилия

Свойства домкратов определяются не только конструктивным решением, но и по приложению усилий для обеспечения работоспособности. По типу привода выделяют ручные механические, пневматические и гидравлические, а также электрические. Также используются гибридные нестандартные модели, среди которых электромеханические, электрогидравлические и пневмогидравлические.

Ручные

Домкраты с механическим ручным приводом относятся к самым простым. Это реечная или винтовая разновидность, приводимая в действие при помощи поступательного движения либо вращения ручки. К достоинствам относятся простая, конструкция, надежность, отсутствие необходимости подключения к электроэнергии. Устройство компактное и может поместиться в багажнике авто, стоимость его низкая. Но есть и минусы, среди которых необходимость прилагать физические усилия для подъема. Это означает, что грузоподъемность ограничена.

Гидравлические

Такие установки работают при помощи насоса с циркулирующей жидкостью. Механизм требует меньше усилий для подъема, скорость работы увеличивается. Но работать с рычагом все равно требуется вручную, то есть серьезного увеличения грузоподъемности нет, хотя этот показатель и больше, чем у механических.

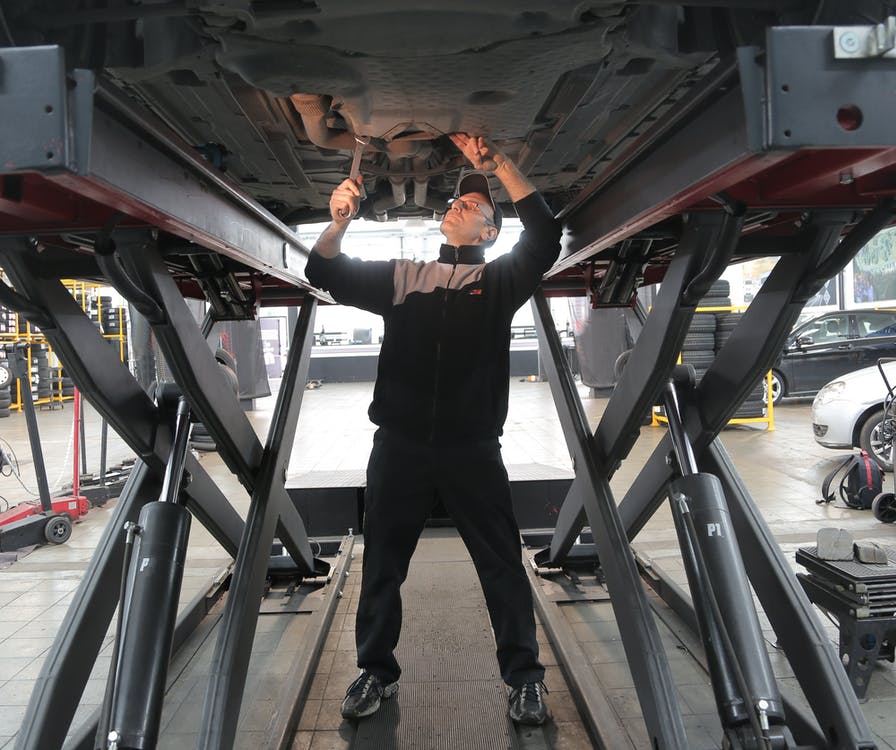

Стационарный гидравлический домкрат

Пневматические

Домкраты, работающие на пневматике, могут поднимать больший вес при значительно меньшем усилии. Работают они с применением ножного насоса, для эксплуатации надо подключить компрессор. Он может работать от аккумулятора, выхлопной трубы или промышленной установки. Подкатные модели в сервисных центрах обычно используют мощные промышленные компрессоры.

Электрические

Такие типы домкратов относятся к самым дорогим, но их грузоподъемность также одна из наиболее высоких. В качестве привода используется электромотор, что значительно расширяет возможности оборудования. Для управления применяется дистанционный пульт, стационарные версии требуют подключения к сети, переносные оснащаются аккумуляторами. Чаще всего подобное оборудование применяется в промышленности и мастерских, так как отличается большим весом и значительными габаритами.

При эксплуатации домкрата надо соблюдать технику безопасности, учитывать предельные нагрузки. Для устойчивости при подъеме больших грузов следует использовать специальные опоры-подставки, что исключает самопроизвольное смещение и травмирование персонала.
