Сложно представить себе электрические коммуникации в каком-либо помещении без выключателей света. Подключить их достаточно просто, однако для этого нужны минимальные знания об устройстве электропроводки, а также нужно четко определиться, где и какие выключатели будут нужны.

Подготовительный этап

Какие инструменты понадобятся:

Поиск места

Как правило, при выборе точки для монтажа руководствуются тем, насколько удобно будет им пользоваться. Чаще всего его устанавливают рядом с дверной коробкой, однако таким образом, чтобы дверь в открытом состоянии не создавала препятствий при включении света.

Выключатели чаще всего монтируют на высоте 1-1,5 м от пола, иногда – на высоте человеческого роста, если есть мебель и другие элементы интерьера, которые могут загораживать выключатель снизу. Не следует размещать выключатели там, где на них может попасть вода. Например, выключатели для ванных комнат и туалетов обычно расположены снаружи.

Предустановка

  1. Скрытая проводка. Если коммуникации зашиты в стены, предварительно для выключателей и розеток в стены вставляют подрозетники. Перфоратором с коронкой соответствующего диаметра делают отверстие, в которое крепится основание для розетки или распределительной коробки – части, которая соединяет осветительный прибор и выключатель. Далее штробятся кабель-каналы, в которые будет укладываться провод.
  2. Открытая проводка. При монтаже такого типа коммуникаций стены не штробят, а закрепляют на них накладные кабель-каналы, в которые укладываются провода. Для подобной проводки выбирают накладные выключатели без подрозетников. Аналогично монтируется распределительная коробка. Сделать открытую проводку намного легче и быстрее, чем скрытую, но чаще всего такой вариант применяют в офисных помещениях или на даче, где дизайну не придается особое значение. Отдельно стоит отметить витую проводку – она также представляет собой открытый тип, однако отличается достаточно высокой стоимостью и используется в дизайне в стиле лофт или ретро.

Питающий кабель подключается в щитке к автоматическому выключателю и ведет к распределительной коробке, к которой от осветительного прибора протянут еще один провод.

Важно помнить о том, что перед работой с электропроводкой необходимо отключать питание – с помощью предохранителей в щитке.

Монтаж

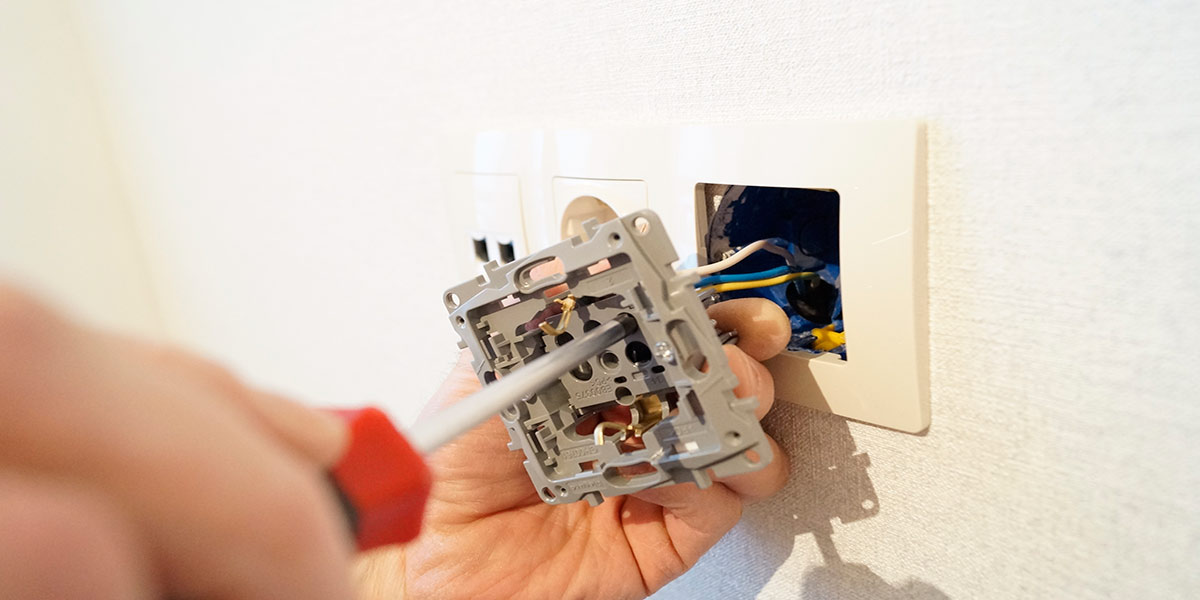

  1. Снимите клавишу и внешнюю панель выключателя. Для этого аккуратно подденьте клавишу плоской отверткой.
  2. Подключите провода, для этого зачистите их кончики на 2-2,5 см, затем вставьте в клеммы и зафиксируйте винтами. Чаще всего, на выключатель нанесена маркировка, чтобы было удобнее определять клемму для фазы и ноля.
  3. Если выключатель ставится в скрытую проводку, в заранее сделанное отверстие на гипсовую штукатурку крепят подрозетник, далее в него ведут провода. Когда они подключены к выключателю, внутреннюю часть ставят в подрозетник и сверху прикрепляют панель с клавишей. «Начинка» выключателя может фиксироваться как двумя распорками, которые разгибают в стороны и завинчивают, так и саморезами, которые вкручивают непосредственно в подрозетник.
  4. Для установки накладного выключателя при открытой проводке в стене делают отверстия, затем заднюю часть механизма фиксируют с помощью дюбель-гвоздей. Когда провода подключены, сверху устанавливается накладка с клавишей.

Стоит учитывать разницу в зачистке проводов для накладных и скрытых выключателей. Так, для скрытых оставляют запас проводов около 10 см, чтобы свободно разместить в клеммах и подрозетниках. Для установки накладного выключателя провод зачищают без запаса – четко под корпус выключателей.

Соединение проводов

В распределительной коробке соединяются 3 провода – выключатель, осветительный прибор и питающий провод. Их заводят в коробку, затем снимают изоляцию – внешнюю оболочку, далее зачищают концы на 2-3 см с помощью стриппера или ножа. Прежде всего, делают разрез вдоль, раскрывают, потом режут по окружности оболочку. Стриппером делать это удобнее, поскольку оболочка легко срезается и стягивается, не повреждая провод. Однако если такого прибора нет, можно воспользоваться ножом.

Внутри оболочки двужильного кабеля есть 2 провода: синий – ноль, второй – фаза, он бывает коричневого цвета и других оттенков. В общей сложности в распределительной коробке расположено 6 проводов, и важно правильно подсоединить каждый из них. Кроме того, следует помнить, что они всегда соединяются скрутками. Чтобы закручивать концы проводов, используйте длинногубцы – с этим инструментов удерживать их будет легче.

Проверка

Чтобы убедиться в том, что все смонтировано верно, нужно проверить напряжение. Для этого применяют тестер: контактный наконечник прикладывают к скрутке проводов в распределительной коробке. Напряжение должно появиться только в точке соединения питающего провода и выключателя. Если это так, на тестере загорится лампочка индикатора. Попробуйте включить свет, нажав клавишу – если он появился, все сделано правильно.

Изоляция

Если цепь работает, можно приступать к изолированию соединений. Наиболее простой и доступный способ – поставить пластиковые колпачки. Они безопасны, так как изготавливаются из негорючего пластика. Пружина внутри плотно держит скрутку. Как правило, колпачки выбирают по цвету – серые для двужильного кабеля 1,5 мм, синие – трехжильного 1,5 мм, оранжевые – двухжильного 2,5 мм.

Концы проводов лучше немного вдавливать в металлическую часть колпачков, а не просто надевать их. Это обеспечит лучший контакт.

Для разных выключателей

Подготовительные работы приблизительно одинаковые для всех видов выключателей. Однако технология подключения, описанная выше, относится к стандартным одноклавишным. Если есть необходимость использовать другие виды – например, для более сложных систем освещения с различными уровнями и множеством осветительных приборов, то стоит изучить схемы подключения для различных моделей выключателей.

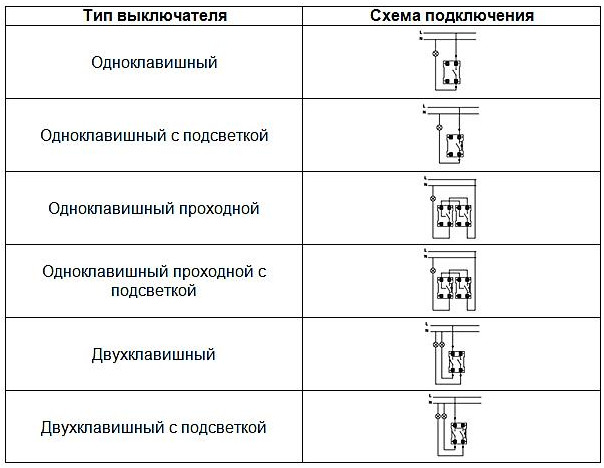

Схемы подключения для различных моделей выключателей

Монтаж выключателя требует определенной подготовки и минимальных знаний о том, как делается проводка внутри помещения. Если вы не уверены в своих силах, стоит обращаться к квалифицированным специалистам, имеющим соответствующие навыки.

06.10.2020
