В продаже можно найти два основных типа дверных звонков, а именно проводные, беспроводные, работающие от батареек или аккумулятора. Первая группа имеет много вариаций моделей и способов подключения к сети. Беспроводные модели достаточно просто закрепить на стенке.

Наиболее популярные схемы подключения звонков

Самой большой популярностью пользуются три основных метода подключения к сети звонков. Они отличаются по количеству контактов. Различают такие варианты:

  • Применение звонка с двумя клеммами, являющийся наиболее распространенным и простым методом;
  • Звонок с четырьмя клеммами;
  • Подключение посредством понижающего трансформатора.

Рассмотрим отдельно каждый вариант подключения.

Звонок с 2мя контактами

В данной ситуации, на корпусе имеется кнопка, а подготовить нужно 4 провода нужной длины. Не помешает иметь индикаторную отвертку, например SAFELINE.

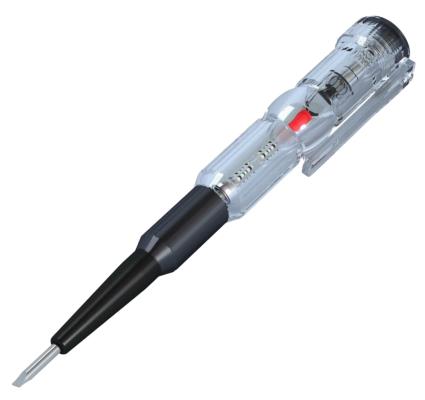

Многофункциональная индикаторная отвертка SAFELINE (Артикул: 69845)
Многофункциональная индикаторная отвертка SAFELINE (Артикул: 69845)

Процесс подключения следующий:

  • Отключить питание от цепи посредством автоматического выключателя в щитке;
  • Пару проводов подтянуть от распределительной коробки к звонку, а вторую пару к кнопке;
  • Нужно правильно соединить провода к клеммам звонка и кнопки согласно инструкции;
  • Подключить провода в коробке.

Определить фазу можно по цвету провода. Она обычно красного цвета, однако, можно воспользоваться индикаторной отверткой.

Соединение на 4 клеммы

Если у звонка имеется 4 клеммы вместо двух, то подключение выполняется по другой схеме с учетом рекомендаций производителя. По факту такой вариант подключения не сильно отличается от описанного выше, так как производители просто упростили монтаж. В данном способе нет нужды соединять провода в распределительной коробке.

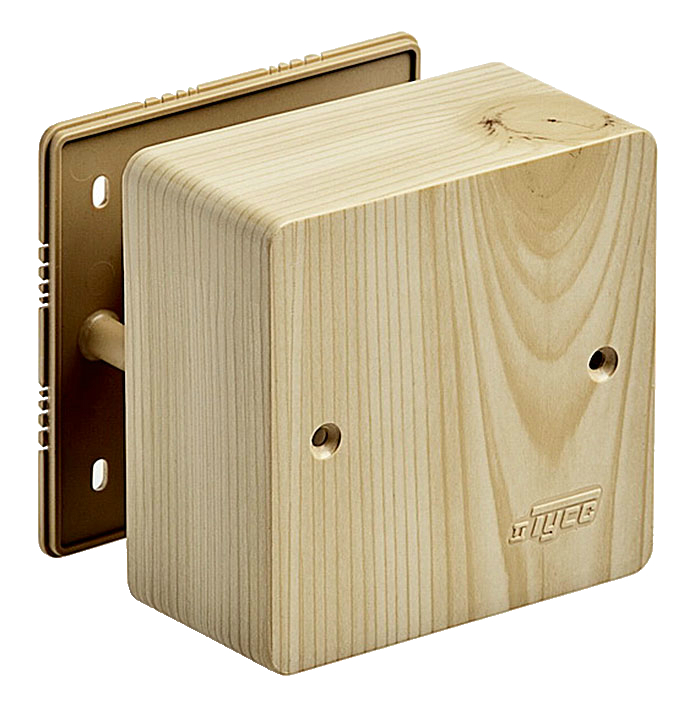

Распаячная (распределительная) коробка открытой проводки для кабель-каналов Тусо RUVinil (IP40)
В магазине «Экономстрой» можно купить распаячную (распределительную) коробку открытой проводки для кабель-каналов Тусо RUVinil (IP40) из ABS пластика

Нужно подтянуть к звонку два провода от распредкоробки к звонку с нулем, фазой и подключить их к соответствующим клеммам на корпусе. К другой паре контактов подключается кнопка, отвечающая за вызов, что намного проще и быстрее в плане сборки.

Применение трансформатора

Если в комплекте поставки есть кнопка из металла, то ради безопасности применения на нее подается низкое напряжение, например, 12, 24 Вольта. Соответственно, управление выполняется посредством низковольтного напряжения, которое задается производителем. К таким кнопкам в комплект ложатся специальные трансформаторы и распаечные коробки, в которых будет вся проводка.

Трансформатор выполняется в размер автоматического выключателя, потому, легко монтируется в щитке. Между ним и коробкой укладывают провода, по которым идет пониженное напряжение. Далее, выполняется соединение с кнопкой и звонком.

Беспроводные звонки

Данное оборудование имеет наиболее простое подключение. Достаточно расположить кнопку и звонок в удобных местах и запитать их от батареек. Управление выполняется по радиоканалу. Минусом подобной конструкции является периодическая необходимость менять батарейки в передатчике и приемнике, а это несет за собой хоть и небольшие, но расходы.

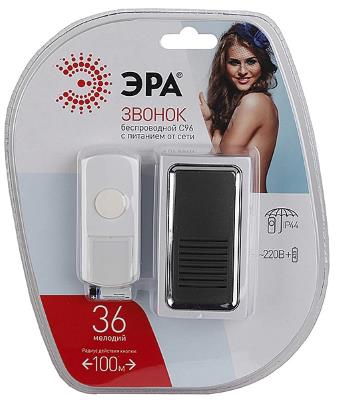

Звонок беспроводной ЭРА С96, 25 мелодий (полифония) Б0018973

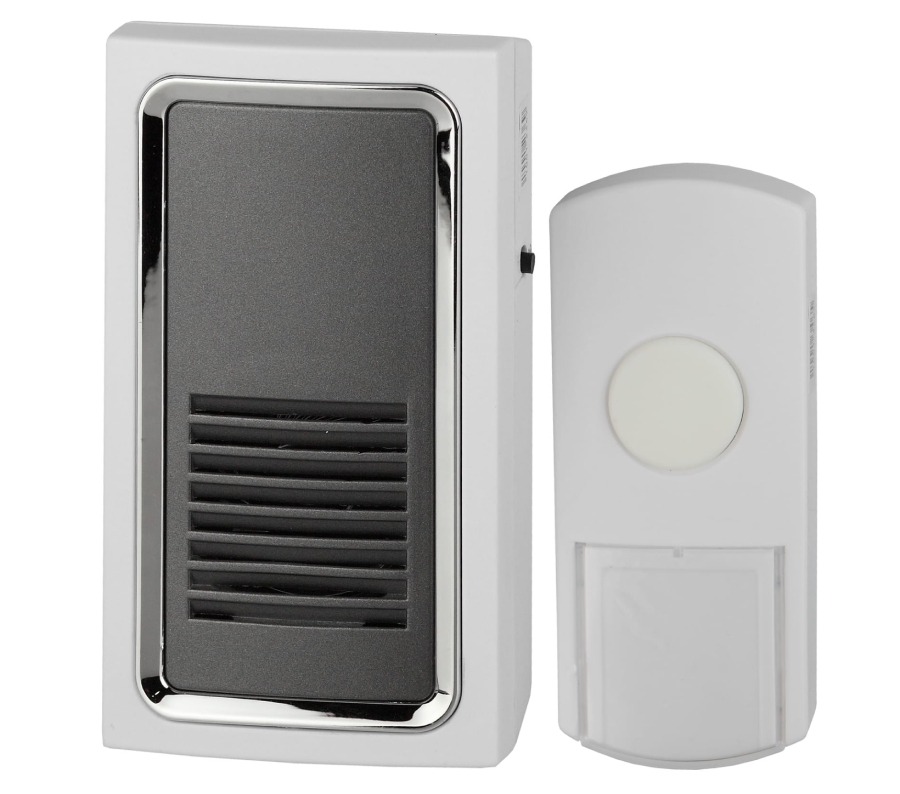

Но есть модели, в которых кнопка работает от батареек, а звонок от электрической сети, например ЭРА С96, 25 мелодий (полифония) (Артикул: Б0018973)

Монтаж звонков

Монтажные работы выполняются по инструкции, которая имеется в комплекте купленного звонка. Однако, можно выделить общие принципы выполнения подобных работ. Рассмотрим монтаж стандартного звонка с кнопкой.

Необходимые материалы, инструменты

Весь необходимый инструментарий рекомендуется подготовить заранее, дабы не отвлекаться в процессе. При необходимости выполнить штробение стен, приобретите в магазине штроборез, дрель или же перфоратор.

Основными инструментами, материалами для монтажа звонка являются:

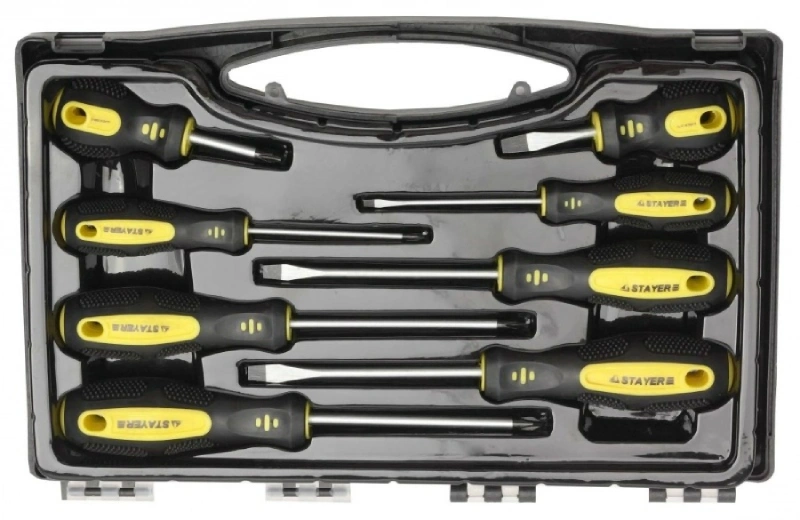

Набор отверток 8 предметов STAYER 25055-Н8 (Артикул: 25055-Н8)
Набор отверток 8 предметов STAYER 25055-Н8 (Артикул: 25055-Н8)

  • Индикаторная отвертка для поиска фазы;
  • Надежный шуруповерт и дюбели, подходящего размера к нему;

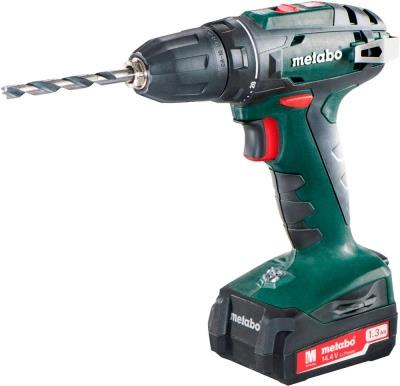

Аккумуляторная дрель-шуруповерт Metabo BS 14.4 (1,3 Ач) (Артикул: 602206550)
Аккумуляторная дрель-шуруповерт Metabo BS 14.4 (1,3 Ач) (Артикул: 602206550)

  • Диэлектрик в виде изоленты;
  • Соединительные клеммы.

Провода рекомендуется соединять клеммами, что быстрее, надежнее, удобнее, однако, многие пользуются пайкой, для чего нужен паяльник. Скрутки без пайки не рекомендуются, ведь это крайне ненадежно, к тому же, место соединения будет греться.

При отсутствии комплектного кабеля, надо приобрести подходящий. Это можно уточнить в инструкции к звонку, ведь может использоваться двух или трехжильный.

Выполнение подготовительных работ

В процессе установки нужно определиться с типом монтируемого звонка. В случае беспроводной модели, подготовительные работы не нужны, а вот в противном случае, нужно проложить оптимальный путь для проводников, которые будут выполнять соединения элементов.

Отверстие под провода сверлится рядом со входом в квартиру.

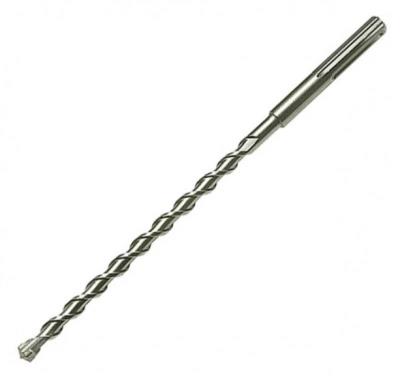

Бур для перфоратора
Здесь пригодится бур для перфоратора. В зависимости от толщины стены длина бура подбирается индивидуально

Многие люди аккуратно маскируют его при помощи наличников. Проводники для кнопки прокладываются наружу, а высота ее установки примерно равна 1,5 – 1,6 метра от уровня пола. Также, выводятся провода для самого звонка в место его монтажа, которое чаще всего находится под потолком над дверью. При необходимости подключения к щитку, нужно продумать путь следования проводов. Если купленная модель имеет вилку для включения в розетку, продумайте расположение для органичной композиции с интерьером.

Укладка проводов выполняется в заранее подготовленные штробы, после чего покрываются штукатуркой. Если требуется, чтобы звонок органично смотрелся на стене, рекомендуется выполнять финишную отделку по окончанию монтажа элементов крепежа.

Монтаж корпуса звонка

Первоначально выполняется подключение имеющихся проводов к звонку и только после этого, корпус монтируется на держатель или специальный кронштейн. В большинстве ситуаций их роль выполняют обычные саморезы.

Жилы проводов выводятся из корпуса через техническое отверстие, после чего, крепим их к клеммам. В дорогих моделях встречаются клеммы самозажимного типа. В них провода фиксируются посредством одного щелчка.

Некоторые модели фиксируются на планке посредством болтов с гайками или саморезов. Для начала устанавливаются шурупы, после чего, закрывается корпус. Это позволит видеть лишь декоративную панель, под которой скрыт крепеж.

Особенности установки кнопок

Устанавливать кнопку можно как до корпуса, так и после, поскольку последовательность значения не имеет. Ее рекомендуется ставить на высоту 1,5 – 1,6 метров, но бывают случаи более низкой установки. Выбирая место, нужно учесть отступ от косяка примерно на 15 см.

Крепление может выполнятся посредством двухстороннего скотча из комплекта, однако, надежнее будет использовать саморезы или шурупы.

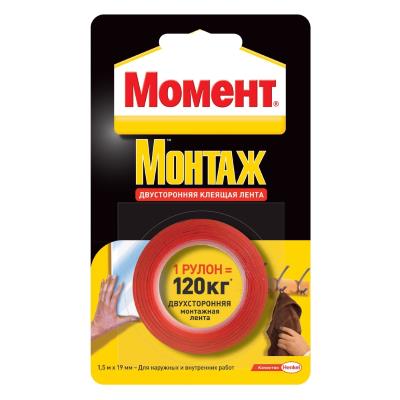

Скотч двухсторонний вспененный 19 мм х 1,5 м МОМЕНТ (80 кг)
Если такого в комплекте нет, советуем купить скотч двухсторонний вспененный 19 мм х 1,5 м МОМЕНТ

Установив все конструктивные элементы, проверяется правильность монтажа, после чего, включается автомат в щитке для проверки работы. Купить качественные звонки оптом и в розницу по доступной цене предлагает магазин «Экономстрой».
