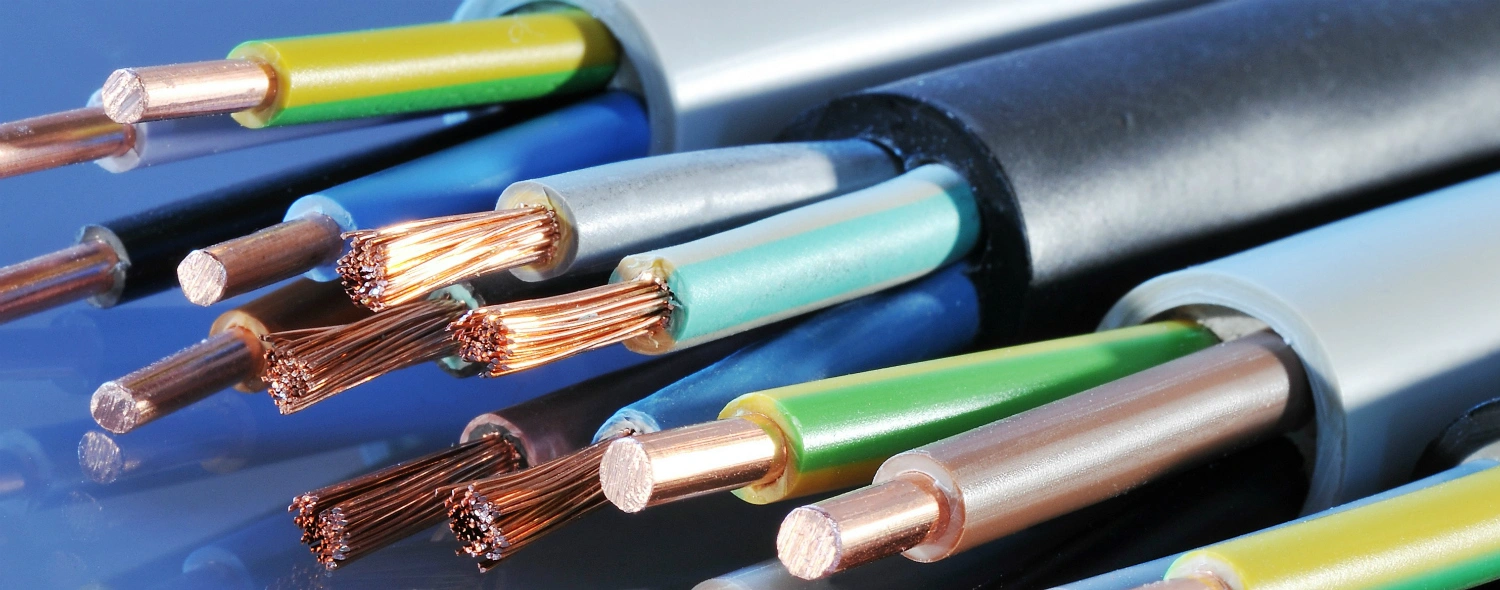

Как правильно выбрать кабель

Для правильной работы домашней электросети важны правильные и качественные комплектующие, а особенно кабель. Именно поэтому важно уделить особое внимание его выбору.

Рынок насыщен предложениями. Неподготовленному человеку тяжело приобрести из этого многообразия действительно оптимальный вариант — каждый вид кабеля или провода выполняет определенные задачи, а правильный выбор позволит решить их. Кабель бывает с медными и алюминиевыми жилами. Медный кабель постепенно вытесняет алюминиевый, который занимал главенствующие позиции еще в 80-90-е годы.


Медь и алюминий — эти материалы активно используются для производства кабельной продукции, так как стоят значительно меньше остальных материалов, например, чистого серебра, но при этом имеют оптимальные технические характеристики.

Кабель, использующийся при монтаже электропроводки в цехах и в жилых помещениях, в общественных зданиях, может быть мощным силовым и самонесущим. Существуют также электропровода, которые используются для организации проводки, как скрытого, так и открытого типа.

Важно! Правильный выбор кабельной продукции позволит обезопасить свою жизнь и предотвратить порчу недвижимости, причиной которой может стать короткое замыкание, возгорание проводки, что приведет к пожару и поражению электрическим током. Поэтому мы рекомендуем тщательно подбирать электротехнические изделия, чтобы они соответствовали всем требованиям и правилам.


Давайте подробней поговорим о разновидностях кабельной продукции.

Силовой кабель

Применяется для прокладки силовых линий от распределительного силового узла или ЛЭП к конечному потребителю - в частный дом, коттедж, квартиру или дачнуое строение, бывает одножильным и многожильным.

Маркировка

Кабель маркируется набором букв, цифр, цветом. Умение расшифровывать маркировку позволит понять свойства и характеристики изделия.

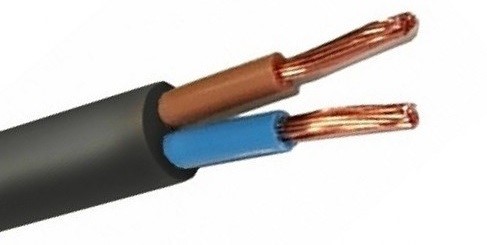

Кабель ВВГ

ВВГ используется для объектов, имеющих рабочее напряжение до 1 КВ. Основное его предназначение — организация внутренней электропроводки. ВВГ производится с медными жилами, изолированными поливинилхлоридом и внешней изоляции. Буква «Г» значит гибкий. Количество жил от 2 до 5. Длительность эксплуатации составляет 30 и более лет.


Разберемся в разновидностях маркировок ВВГ. Итак, он бывает:

  • АВВГ. Первая буква говорит об алюминиевых проводках;
  • ВВГнг. Защитный кожух производится из огнеупорных материалов;
  • ВВГп. Плоский кабель ВВГ;
  • ВВГнг-LS. При плавлении такая продукция не выделяет дым.

Используются и другие маркировки. Наиболее популярная расцветка ВВГ — черная. Каждый тип жил соответствует определенному цвету. По параметрам продукция ВВГ соответствует своему зарубежному аналогу DIN.

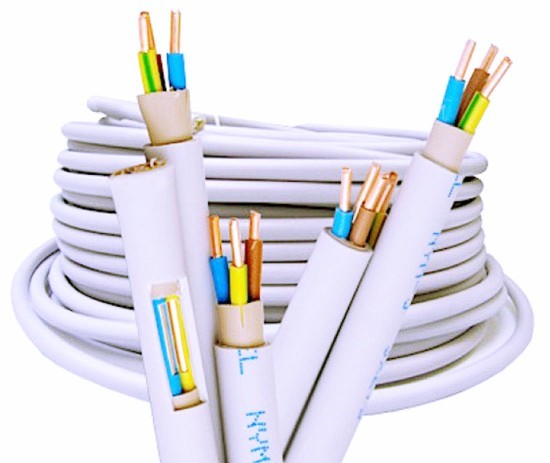

Кабель NYM

Область применения кабеля — прокладка освещения, а также монтаж силовых электрических сетей. Максимальные показатели напряжения не должны быть выше 660 В. Кабель NYM может использоваться, в том числе на открытой местности. Правда стоит учитывать, что под воздействием ультрафиолета его внешняя изоляция разрушится гораздо быстрее. Чтобы избежать этой проблемы лучше защитить изделие гофрированной трубой или другой защитной оболочкой. Основная особенность — наличие внутри внешней изоляции наполнителя, он обеспечивает максимальную герметизацию жил.


Если сравнивать с отечественным кабелем ВВГ, то между этими двумя изделиями есть одно различие — NYM не выпускается в плоском виде. То есть, при обычных электромонтажных работах это оптимальный вариант, но при укладке в штробы для скрытой проводки, лучше использовать плоские изделия. В остальных параметрах NYM не отличается от ВВГ. Изоляция жил изготавливается из термостойкого поливинилхлорида, бывает черной, желто-зеленой, реже коричневой, серой и синей. Не маркируется русскими буквами.

Кабель СИП

СИП расшифровывается как самонесущий электропровод с надежно изолированными жилами. Главная особенность — способность выдерживать повышенные механические нагрузки. За счет изоляционной оболочки из прошитого полиэтилена, кабель обладает высокой стойкостью к температурным перепадам, к воздействию ультрафиолета и высокой влажности. Благодаря таким преимуществам его область применения весьма обширна. Особенно популярен СИП при монтаже линий электропередач на открытой местности. Он часто используется при изготовлении ответвлений от ЛЭП к объектам, в том числе к промышленным и торговым.


Самонесущий электропровод имеет алюминиевые жилы без дополнительного внешнего изоляционного слоя. Площадь сечения изменяется в широких пределах — 16-150 мм². Маркировка расскажет вам о числе токоведущих жил, даст другую информацию. Рассмотрим расшифровку подробней на примере кабеля СИП-4 2х16.
Он относится к самонесущему кабелю с алюминиевыми жилами, которые изолированы термопрочным поливинилхлоридом. Количество жил равняется 4. В нем отсутствует нулевая несущая жила, номинальное напряжение составляет 0,66|1 КВ.

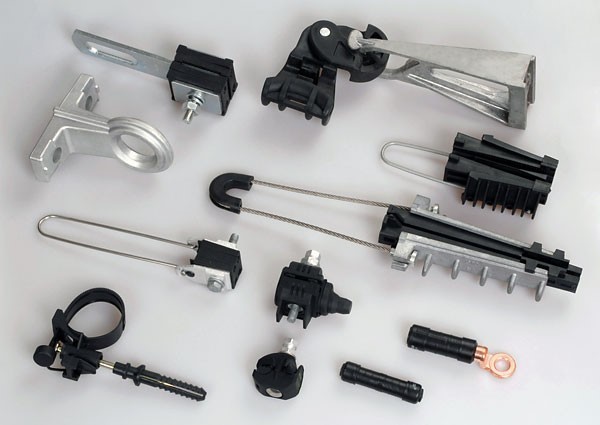

Для монтажа кабеля СИП применяются анкерные кронштейны, винтовые зажимы для соединения, клиновые анкера. Эти элементы облегчат монтаж Сип-кабеля.


Разновидности проводов

Провод передает ток с небольшими значениями. Он используется в электросетях и приборах, с напряжением не превышающим значение в 380 В. Иногда провода выдерживают и большее напряжение, но, как правило, это скорее исключение.
Популярностью при электромонтажных работах в основном пользуются провода марки: ПУСП, ПУГСП, ШВВП, а также самый часто используемый ПВС. Область их применения — внутренние электрические сети, питание электрооборудования и техники, заземление. Это наиболее востребованные провода, рассмотрим их характеристики и назначение более подробно.

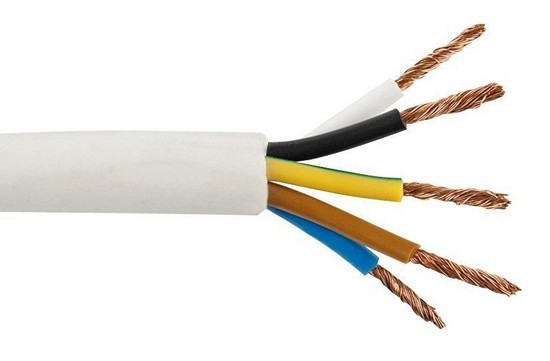

Провод ПВС

С этим электропроводом потребитель сталкивается ежедневно. С его помощью мы подключаем осветительные приборы и другие электрические устройства. Состоит из медных жил. Сами жилы многопроволочные, их число составляет 2-5 единиц, они имеют хорошую гибкость, что позволяет выполнять монтаж с максимальным количеством изгибов. ПВС имеет двойную изоляцию из термостойкого ПВХ.


Важно! Правила электроустановки не запрещают использовать ПВС при прокладке скрытых проводок, организации заземления и при подсоединении розеток. Но необходимо помнить — провод не применяют на открытых местах, не устойчив к атмосферным воздействиям и его не укладывают его в землю.
Текстура ПВС — круглая, отличается высокой плотностью. Площадь сечения измеряется в пределах 0,75-16 мм². Максимально допустимое напряжениесети 380 В, допустимый рабочий диапазон температур — от -20°C до +40°C. Токопроводящие жилы изолируются цветной оболочкой, внешний изоляционный слой производится белого цвета. Гибкость шнура делает его стойкой к нагрузке на изгиб. Наличие буквы «У» в маркировке говорит о том, что провод ПВС У используют при температуре -40°C.

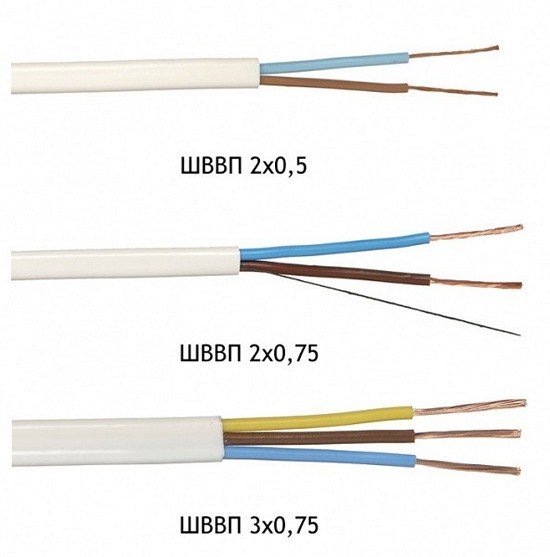

Провод ШВВП

С помощью провода ШВВП производят подключение бытовых приборов, домашней техники к электросети. Его главное назначение — передача электричества от розетки к оборудованию невысокой мощности. Конструкция шнура стандартная. Медные жилы изолируются винилом, который не обладает высокой прочностью, в связи с этим его использование при высоких нагрузках не рекомендовано. Площадь сечения проводов составляет 0,5-0,75 мм². Оболочка изделия из винила, который хорошо противостоит влаге, уровень влажности окружающей среды может достигать 98%. Температура эксплуатации от -25°C до +70°C. Провод ШВВП изготавливается плоским, внешняя изоляция черного или белого цвета.


Питание бытовых приборов малой мощности — это главное, но далеко не единственное предназначение провода ШВВП. Его активно используют при производстве удлинителей, также это важный компонент при запитывании цепей с малой силой тока в системах автоматизации.

Как рассчитывается сечение

Сечение жил стандартизируется ГОСТ. Их площадь выбирается в зависимости от тока, который будет проходить по проводам, от материала и условий прокладки. При выборе меньшего сечения жилы будут перегреваться, работая на пределе своих возможностей. Температура кабеля может увеличиваться на несколько десятков градусов. Если в одном канале находится несколько единиц кабельной продукции, то их взаимный нагрев приведет к падению величины допустимого тока на 30%.

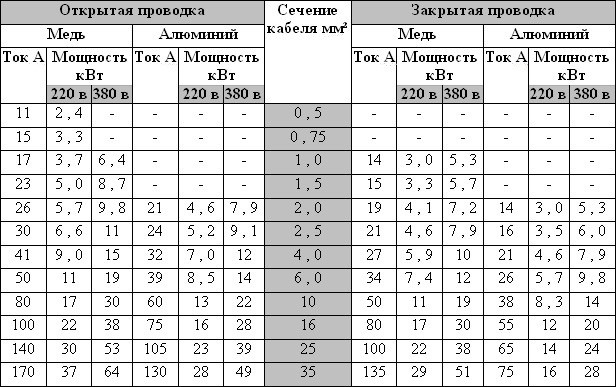

Рассчитать счечение требуемого кабеля можно с помощью приведенной таблицы.


По этой таблице можно правильно подобрать сечение кабеля для домашней магистрали. Для этого необходимо рассчитать примерную мощность всех приборов, найти силу тока и по ней выбрать сечение. Учитывайте, что возможности алюминиевых и медных жил отличаются.
