Как сделать электропроводку?

Составление схемы электропроводки

Самостоятельная прокладка электроснабжения допускается только в тех случаях, когда монтируется однофазная сеть на 220 В, уже подключенная к квартире или зданию площадью до 150 м². Если необходимо спроектировать и проложить трехфазную сеть, лучше обратиться к специалистам, поскольку для таких целей требуются проект и согласованная документация.

Типовая схема электропроводки включает в себя следующие компоненты:

• УЗО 30 мА – устройство для защиты человека при утечке электротока или контакте с фазовым проводом;

• Вводной автомат на 16–32 А – для защиты от перегрузок сети или короткого замыкания;

• Электросчетчик (лучше – многотарифный);

• Электромонтажный шкаф с заземляющей и нулевой шиной;

• Автоматические выключатели для осветительных приборов;

• Дифавтомат для предохранения розеточной сети (должен срабатывать при возникновении тока утечки в 30 мА);

• Распределительные коробки и кабельные линии для включения бытовой техники.

Для подготовки схемы электропроводки необходимо нарисовать общий план здания, указав на нем расположение розеток и приборов освещения. В соответствующем месте следует отметить нахождение щитка, а затем распределить от него электропроводку вдоль стен с указанием ноля и фазы. В помещениях с повышенным уровнем влажности нужно подключать отдельную линию, которая будет защищена УЗО или дифавтоматом, срабатывающим при утечке от 10 мА.

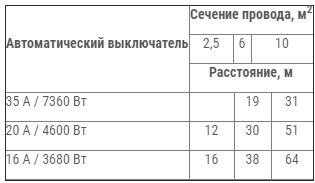

Провода для организации электроснабжения выбираются по их сечению и назначению согласно цветовой маркировке. Так, голубой – это нейтраль, зелено-желтый – земля, а коричневый, оранжевый, фиолетовый, черный или красный – фаза. Для выбора сечения проводников воспользуйтесь предложенной ниже таблицей.

Монтаж электрораспределительного щитка

Замена старого или установка нового электрощита должна производиться электриком. Но если предполагается обустраивать небольшой дом, эту задачу можно решить своими руками. Весь процесс осуществляется в таком порядке:

1. Перед монтажом необходимо обязательно отключить электропитание и удостовериться, что электросеть не под напряжением.

2. Далее определяют предохранители для разных линий групповых сетей и нумеруют каждый из них.

3. Следующим этапом будет отвинчивание патронов с нумерацией электропроводов.

4. Старый щит снимается со своего места с предварительным отсоединением проводников, которые связывают его с основным рубильником.

5. На стену устанавливается новый щиток. Согласно правилам, он должен располагаться на высоте от 1 до 1,8 метра от земли.

6. В щит монтируют УЗО, автоматические выключатели и другие элементы с соблюдением порядка линий.

7. В автоматы вставляют нейтральную и фазовую шину. Проводники от рубильника подсоединяют к УЗО, а после подключения к устройству защитного отключения протягивают к шинам.

8. Далее выполняется подсоединение нейтрального и фазового проводов к соответствующим модулям.

9. Провода заземления от всех линий связывают с нулевой шиной.

10. В завершение щиток закрывают, предусмотрев заранее отверстия под проводники.

Монтируя распределительный щит, необходимо побеспокоиться о резервных автоматических выключателях, которые могут потребоваться в дальнейшем. В этих целях на DIN-рейке оставляют несколько свободных гнезд.

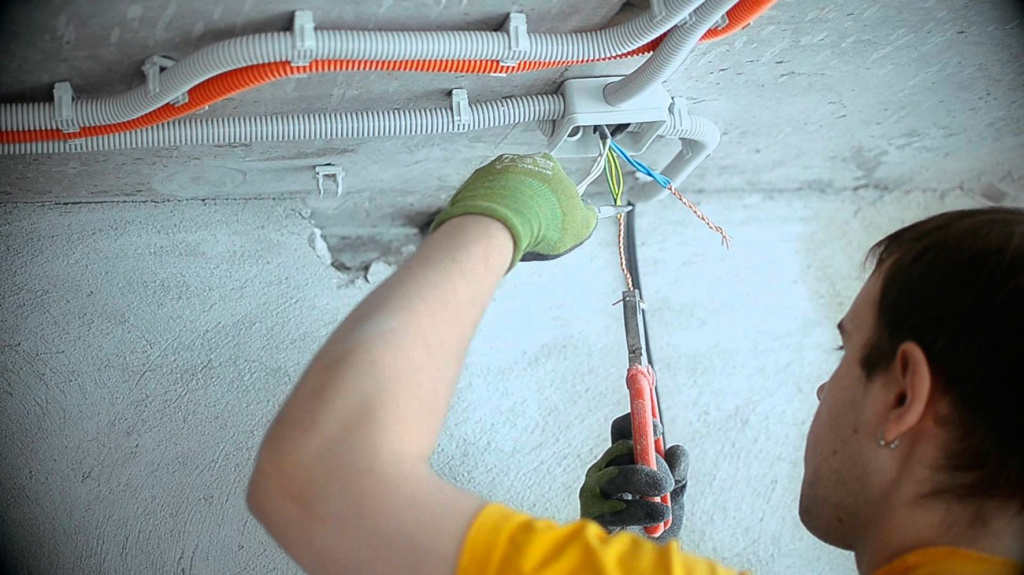

Монтаж электропроводки

Электропроводка разводится по зданию с предварительным штроблением стен. Для разметки расположения проводов используют уровень и отбивочный шнур, посредством которых отмечают трассу для каждой линии, начиная от распределительного щитка. Проводники должны укладываться строго по горизонтали и вертикали с поворотом исключительно под прямым углом.

При выполнении бороздок под одинарные проводники ширина каждой штробы должна быть около 2 см. Не стоит забывать про отверстия в стенах, предназначенные для установки розеток, распределительных коробок и выключателей. Все последующие работы выполняют в несколько этапов:

1. В подготовленные отверстия вставляют коробки и подрозетники с предварительным вырезанием по боковым сторонам проемов под кабель. Для их закрепления можно использовать дюбели или смесь из алебастра.

2. Провода помещают в подготовленные борозды, а их концы заводят в коробки. По всей длине штробы кабели закрепляются распорками или специальными смесями с промежутками в 40 см.

3. Концы проводников в коробках разделывают и подключают одним из наиболее удобных способов – опрессовкой, пайкой или соединительными клеммниками.

4. Далее оголяют жилы в подрозетниках, надевают на них наконечники и присоединяют к выключателям или розеткам.

5. Работу каждой линии проверяют при помощи мультиметра.

6. Последним этапом является подключение линий к электрощитку и заделывание борозд.

Обратите внимание, что провода в коробках розеточной линии связываются по цвету, а осветительной группы – согласно принятым правилам. В частности, ноль должен миновать выключатель и сразу идти на светильник, фазу проводят через выключатель, а землю подключают напрямую к соответствующему контакту осветительного прибора.

Если руководствоваться инструкцией, можно без труда провести проводку, не прибегая к услугам специалистов. Важно в точности соблюдать правила и внимательно присоединять все проводники, не забывая, что выключатели всегда должны разрывать не нулевую цепь, а фазу. При необходимости можно обратиться за помощью к мастеру, чтобы он проверил правильность всех проведенных работ.

Данная статья носит лишь информационный характер.
