Как выбрать автомат защиты

Как выбрать автомат защиты

Электричество — неотъемлемая часть нашей жизни. Но его использование иногда сопряжено с серьезными проблемами — возможностью получить поражение током или опасностью возгорания. Предохранить себя от этих смертельно опасных неприятностей можно автоматом защиты. Он представляет автоматический выключатель, который разъединяет сеть при возникновении внештатной ситуации.



В нормальных условиях электричество проходит через автомат защиты и поступает потребителю. Нарушение нормального режима (перегрузка сети, поломка электроприбора) приводит к короткому замыканию, возгоранию проводки. Автомат защиты предотвратит проблему — сеть разъединится, и ток перестанет поступать. Это минимизирует последствия — защитит электропроводку, сохранит работоспособность техники, обезопасит человека от поражения.

Разновидности автоматов защиты

Автоматическая защита бывает двух видов — УЗО и дифференциальный автомат. Устройство защитного отключения разъединяет цепь при появлении тока утечки, который возникает, например, при прикосновении человека к неизолированной части провода. УЗО требуется защита от сверхтоков, поэтому прибор обычно подключается непосредственно перед бытовой техникой. Такое устройство не защитит от короткого замыкания.

При выборе прибора учитывайте, на каких значениях тока утечки он сработает. На рынке реализуются модели на 10, 30 и 300 мА. Наиболее популярное решение для жилых помещений и общественных зданий — 30 мА. Учитывайте, что утечка в 30мА может смертельно поразить человека, а величина в 300 мА чревата возникновением пожара.

Дифференциальный автомат защищает как при прикосновении человека к неизолированному проводу, так и при коротких замыканиях. Эти приборы производятся с теми же значениями тока утечки, что и УЗО (10, 30 и 300 мA), естественно, что их стоимость значительно выше.

При напряжении сети в 220 В используют однофазные и, реже, двухфазные аппараты, в то время как сеть под напряжением 380 В требует установки трех- и четырехфазных устройств.

На какие характеристики необходимо обратить внимание при выборе

Итак, допустим, вы решили выбрать дифференциальный автомат защиты, дабы обезопасить себя от поражения током, а квартиру от пожара. Для этого обращаем внимание на следующие характеристики:

  • Ток короткого замыкания;
  • Рабочий ток;
  • Ток срабатывания;
  • Селективность;
  • Количество полюсов;
  • Производитель.

Рассмотрим каждый параметр подробнее.

Выбор устройства по току короткого замыкания зависит от того, как далеко к вашему помещению расположена трансформаторная будка. Если дом рядом с подстанцией, то необходимо выбирать прибор с предельным током короткого замыкания в 10 kA. Если трансформатор в относительном удалении, то достаточно устройство в 6 kA. Также учитывайте, что использовать аппараты с меньшими значениями(3 или 4,5 Ma) правила ПУЭ не рекомендуют.

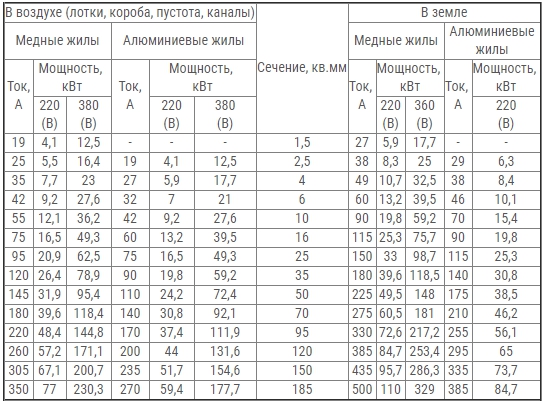

Важный критерий — выбор по рабочему току. Перегрузка сети выше номинального значения заставит устройство сработать и разъединить сеть. Здесь важно обратить внимание на суммарную мощность всех приборов в квартире, сечение кабеля и материал жил (алюминиевые или медные). То есть, если в помещении пока не так много бытовых приборов, но толщина кабеля достаточная для обеспечения электричеством большого количества бытовых приборов, то лучше взять устройство с запасом. Количество техники постоянно растет, потребление электроэнергии увеличивается, поэтому при достаточной толщине кабеля разумно будет приобрести прибор с более высокими значениями номинального тока. Можете ориентироваться на данные таблицы.

В воздухе (лотки, короба, пустота, каналы) Сечение, кв.мм В земле
Медные жилы Алюминиевые жилы Медные жилы Алюминиевые
жилы
Ток,
А
Мощность,
кВт
Ток,
А
Мощность,
кВт
Ток,
А
Мощность,
кВт
Ток,
А
Мощность,
кВт
220
(В)
380
(В)
220
(В)
380
(В)
220
(В)
360
(В)
220
(В)
19 4,1 12,5 - - - 1,5 27 5,9 17,7 - -
25 5,5 16,4 19 4,1 12,5 2,5 38 8,3 25 29 6,3
35 7,7 23 27 5,9 17,7 4 49 10,7 32,5 38 8,4
42 9,2 27,6 32 7 21 6 60 13,2 39,5 46 10,1
55 12,1 36,2 42 9,2 27,6 10 90 19,8 59,2 70 15,4
75 16,5 49,3 60 13,2 39,5 16 115 25,3 75,7 90 19,8
95 20,9 62,5 75 16,5 49,3 25 150 33 98,7 115 25,3
120 26,4 78,9 90 19,8 59,2 35 180 39,6 118,5 140 30,8
145 31,9 95,4 110 24,2 72,4 50 225 49,5 148 175 38,5
180 39,6 118,4 140 30,8 92,1 70 275 60,5 181 210 46,2
220 48,4 144,8 170 37,4 111,9 95 330 72,6 217,2 255 56,1
260 57,2 171,1 200 44 131,6 120 385 84,7 253,4 295 65
305 67,1 200,7 235 51,7 154,6 150 435 95,7 286,3 335 73,7
350 77 230,3 270 59,4 177,7 185 500 110 329 385 84,7


Обращайте внимание на ток срабатывания, чтобы сеть не отключалась при ложных сигналах. Дело в том, что при включении мощной бытовой техники пусковой ток может превысить номинальные значения на порядок. Слабые автоматы могут воспринять его как короткое замыкание и отключаться. Чтобы этого не случилось, выбирайте оборудование определенного класса. На рынке реализуются приборы класса B, C, D. Рекомендуется, что если вы живете в квартире без электроплиты со стандартным набором бытовых приборов, то приобретайте класс B. При наличии в жилье электроплиты, электрического котла, приобретайте устройство класса C. При проживании в частном доме с большим количеством электротехники, в том числе при наличии электродвигателей, покупайте устройство класса D.

Селективность подразумевает покупку нескольких автоматов защиты разной мощности под конкретную область в помещении. То есть, при возникновении аварийной ситуации сеть будет отключаться не вся, а только на конкретном участке. Устанавливается один вводный прибор с самым большим значением номинального тока и несколько меньших, которые монтируются под определенный участок. Например, вводный прибор устанавливается с рабочим током на 40 А, на электроплиту будет достаточно 32 А, на электроприборы меньшей мощности 25 А, на розетки достаточно 16 А и 10 А пойдет на освещение. При покупке учитывайте сечение кабеля.

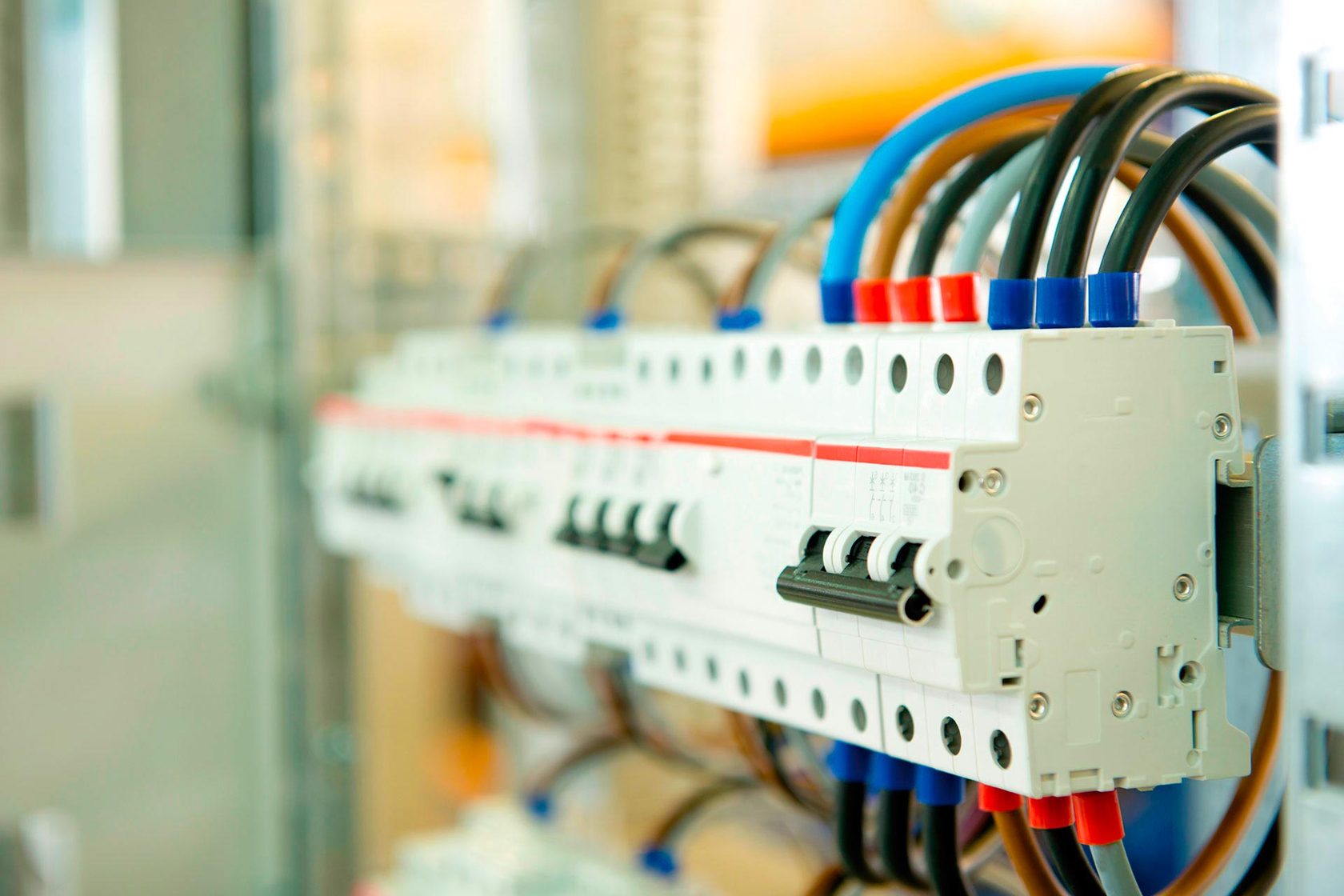

С примерной схемой ознакомьтесь на рисунке:

Схема подключения автомата защиты

Обращайте внимание на количество полюсов и фазность. Вот рекомендации:

  • Однофазная сеть на 220 В. Покупайте двухполюсный однофазный прибор на ввод и однополюсный автомат отдельно на освещение и бытовую технику;
  • Трехфазная электрическая сеть. На ввод купите четырехполюсный автомат, при необходимости селекции дополнительно под бытовую технику и освещение;

Обязательно учитывайте производителя. Часто заявленные величины тока не соответствуют фактическим. Результатом этого становится не срабатывание прибора, например, при коротком замыкании и возгорание проводки. Предварительно ознакомьтесь с перечнем производителей, подберите солидный бренд, тогда вы можете не переживать за свою безопасность и ваших родственников.

При выборе ориентируйтесь не только на мощность приборов, но и на сечение кабеля. Старая проводка, рассчитанная, например, на 10 А, не выдержит мощность бытовой техники с общей мощностью на 32 А, кабель расплавится и произойдет короткое замыкание. Поэтому иногда важно перед установкой автомата защиты заменить проводку.


19.12.2018
