Как выбрать автоматический выключатель

Как выбрать автоматический выключатель

Обезопасить человека от удара электрическим током, предотвратить возгорание проводки можно использованием автоматического выключателя. Он защитит электрокабель от перегрузки, выключит сеть при коротком замыкании.

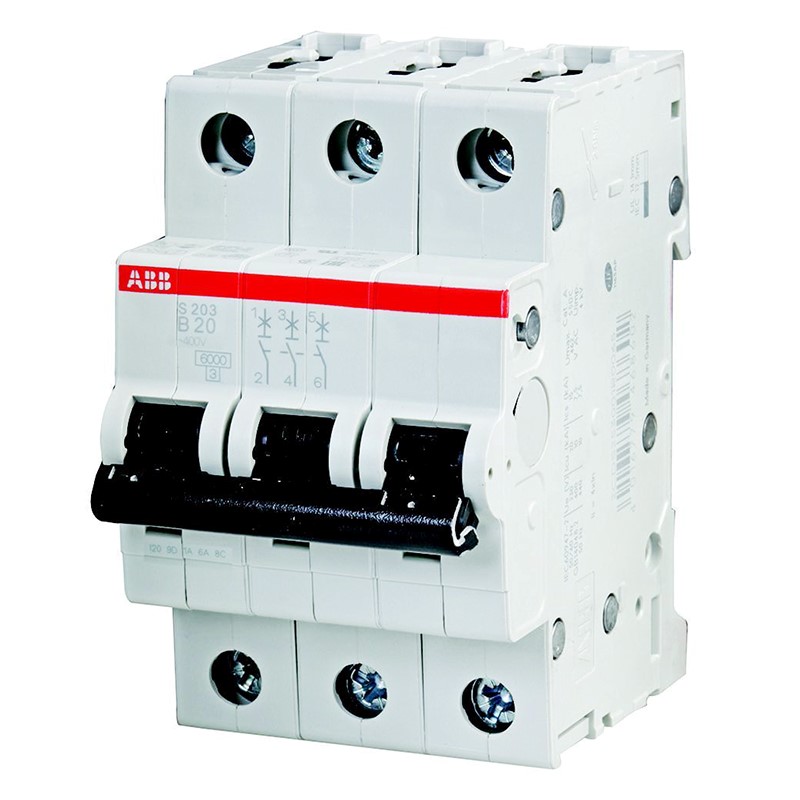

автоматический выключатель

Есть несколько классов автоматических выключателей, предназначенных для использования на производственных или жилых объектах. Они отличаются по характеристикам. Правильно выбранный прибор будет четко функционировать, в противном случае устройство будет отмечаться ложным срабатыванием на несуществующую тревогу или, наоборот, слишком поздно отреагирует на проблему. Иногда выключатель может просто не подойти, если, к примеру, имеет медные жилы, а в доме установлена старая алюминиевая проводка, которая активно применялась в старых домах, возведенных до начала нулевых.

Чтобы устройство нормально работало — учтите величину номинального тока, мощность бытовой техники, сечение провода, материал жил, другие параметры. Рассмотрим в статье правила выбора.

Виды защиты, маркировка

Современные приборы работают с двумя типами защиты — тепловой и электромагнитной, выпускаются с различной маркировкой. При тепловой защите происходит нагревание биметаллической пластины, через которую проходит электрический ток. При увеличении максимальных значений рабочего тока происходит ее перегрев, и пластина изгибается, действуя на специальный рычаг, разъединяя цепь.

Защита сети от короткого замыкания происходит при помощи электромагнита. Во время появления сверхтока (КЗ) он приводится в действие, включает механизм отключения сети, устраняя опасность.

При выборе необходимо уметь правильно расшифровать маркировку прибора, полученная информация облегчит выбор:

  • Буквы. Производители маркируют продукцию четырьмя буквами — A, B, C, D;
  • Крупная цифра. Обозначает номинальный ток;
  • Мелкая цифра. Обозначает максимальное значение силы тока, при котором произойдет срабатывание выключателя без повреждений.

Каждый класс показывает, при каких значениях аппарат моментально отключает свет. Дело в том, что при силе тока, превышающей предельные значения, выключатель срабатывает не сразу, а по прошествии некоторого времени. То есть, например, выключатель класса С моментально вырубит сеть только при 5-10 кратном увеличении предельной силы тока. Если прибор рассчитан на 10 А, то он сразу выключит сеть при значениях 50-100 А. Это самый популярный класс для жилых помещений. Аппарат класса В сделает то же самое при 3-5 кратном увеличении. Устройства класса A и D мгновенно сработают при меньших и больших значениях соответственно.

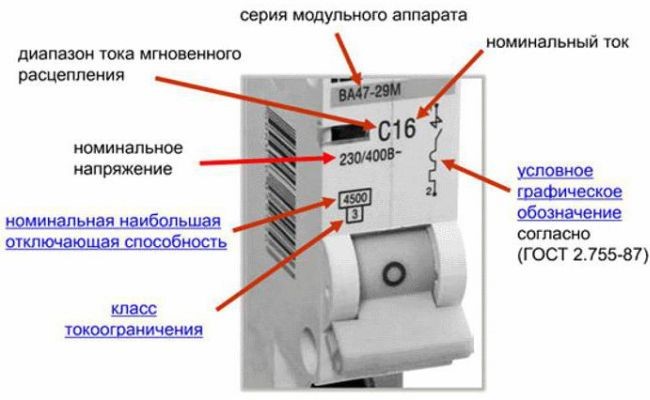

Схематические обозначения на корпусе автоматического выключателя - фото

Номинальный или рабочий ток показывает, до каких пределов будет работать автомат, не отключая сеть. Но даже по достижению этих значений ток отключается не сразу. Например, для выключателя в 10 А и токе в сети в 11,5 А отключение произойдет только через 2 часа. Увеличение тока до 14,5 А заставит сработать тумблер уже через минуту. Чем выше превышение, тем быстрее отключится сеть.

Максимальное значение силы тока для современных приборов, при которых они могут выполнять свои функции, находится в пределах 1000-1500 А. Более старые устройства работают при значениях в 500 А. Возникает вопрос — почему нельзя отключать электросеть сразу по достижении значений номинальной силы тока? Дело в том, что при включении бытовой техники, краткосрочно, показатели взлетают в разы намного выше номинальных чисел. То есть, выключатель бы постоянно отключался при включении оборудования. Но так как практически сразу ток приходит в норму, то сеть работает в штатном режиме.

На что обратить внимание при выборе

Для начала необходимо вспомнить физику, чтобы рассчитать силу тока при том количестве приборов, которое функционирует у вас в квартире. Формула следующая: I=P/U. Напряжение у нас бывает на 220 В и 380 В, подставляем одно из подходящих значений.

Разбираемся с мощностью всех приборов в квартире — это просто сделать, так как показатели указываются не только в инструкции, но и на приборах. Суммируем значения и получаем, допустим, 3,3 кВт или 3300 Вт. Подставляем в формулу и определяем: 3300/220=15 A. При условии использования современной проводки с медными жилами сечением 2,5 мм и более подбираем автомат на 16 А. Запас небольшой, поэтому если в будущем планируете устанавливать дополнительное бытовое оборудование, то приобретите устройство с более высоким номинальным током.

Возможно, вы хотите, чтобы сеть при перегрузках отключалась не вся, а только на конкретном участке. Тогда необходимо использовать несколько автоматов — один главный вводный и несколько менее мощных, отключающих отдельный прибор или группу. Обычно на входе ставится 40-амперное устройство, под обогреватели и теплый пол можно монтировать 25-амперный экземпляр, под освещение достаточно выключателя на 10 А.

Обращайте внимание на класс устройства. Ошибка в выборе чревата последствиями. Если купить слабонагруженное устройство типа А и В в помещение с большим количеством техники, то оно будет срабатывать слишком часто, в основном не по делу, что очень неудобно, к тому же это сильно изнашивает прибор. В противном случае, при использовании слишком мощного устройства класса D в помещении с небольшим числом маломощного оборудования, оно не сработает на опасных скачках напряжения, не отреагирует, возможно, и на короткое замыкание. Выбирайте золотую середину.

Наш совет: в квартиру, не перенасыщенную техникой, без кондиционера и водонагревателя, подойдет автомат класса B, в частный дом с большим количеством высокомощных приборов обычно выбирают класс C.

Учитывайте количество полюсов (фаз). При стандартном варианте квартиры с напряжением 220 В, при использовании вводного и дополнительного выключателя, установите на вход вводный двухфазный автомат, отдельно на приборы подойдут однополюсные приборы.

Выбор сечения проводки

Если проводка в доме уже есть и вы не хотите ее менять под изменившиеся условия, то устанавливайте автоматы с учетом нагрузки. При возможности замены проводки воспользуйтесь рекомендациями из таблицы. Нет нужды проводить сантиметровый кабель под освещение стандартной квартиры, можно снизить расходы за счет оптимизации диаметра.

Выбор диаметра сечения проводки

Мы предлагаем также воспользоваться информацией, с учетом возможных несовпадений фактических и заявленных параметров диаметра:

  • Линии освещения. Используйте выключатель на 10 А и кабель диаметром 1,5 мм²;
  • Линии розеток. Прибор на 16 А и проводка диаметром 2,5 мм;
  • Линии проточных водонагревателей средней мощности, до 5 кВт. Автомат на 25 А и диаметром проводки 4 мм²;
  • Линии электроплит, высокомощных водонагревателей, ввод в жилые помещения с газплитами. Прибор на 32А и провод на 6 мм²;
  • Вход в жилое помещение с электрической плитой. Диаметр кабеля 10 мм² и автомат на 50 А.

Многие производители не соблюдают ГОСТ и зачастую реализуют проводку с меньшими параметрами по сравнению с заявленными. Необходимо покупать продукцию у проверенных компаний, иначе проданный провод вместо 2,5 мм² на деле окажется, например, на 0,3 мм² меньше. Впрочем, это также относится и к выбору автоматических выключателей. Покупка проверенного бренда добавит вам уверенности, что он не подведет вас в ответственный момент.


27.12.2018
