Как выбрать циркуляционный насос

Полноценное функционирование большинства отопительных систем закрытого типа невозможно без использования циркуляционных насосов. Их основное назначение — перекачка воды с определенным давлением, преодоление сопротивления, которое возникает в элементах контура. В одной системе могут устанавливаться несколько насосов, например, один в котле и один или больше в контуре. При выборе необходимо определиться с типом насоса, обратить внимание на основные характеристики.

Пример циркуляционного насоса

Виды циркуляционных насосов

Конструкция стандартной помпы — корпус с улиткой, к которой монтируются трубы, а также электродвигатель и вращающийся ротор, засасывающий воду и двигающий ее по системе. Именно по ротору различают насосы сухого и влажного типа.

Первый вид характеризуется следующими особенностями:

  • За счет использования уплотнительного кольца ротор не контактирует с теплоносителем;

  • Имеет высокий КПД, часто достигающий 85%;

  • Функционирует с некоторым шумом;

  • Более габаритен, чем его «влажный» аналог;

  • Требует более частого обслуживания.

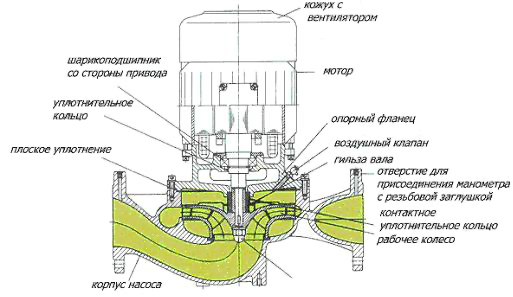

Насосы с сухим ротором (схема на фото) используются чаще всего в мощных отдельных котельных, которые дают тепло сразу в несколько зданий.

Насос с сухим ротором (схема)

Ротор влажного типа взаимодействует с жидкостью, в нем изолирована только его неподвижная часть (статор). Благодаря взаимодействию узлов ротора с теплоносителем происходит смазка, что обеспечивает бесшумность при работе. Основной недостаток — низкий КПД, не превышающий 65%. Но такие роторы достаточно компактны, наличие этого преимущества и бесшумность в процессе работы делает популярным их использование в частных отопительных системах.

При выборе обращают внимание не только на тип ротора, но и на другие параметры. Рассмотрим их подробней.

На что еще обратить внимание при выборе

Итак, определившись с видом аппарата, разберемся с параметрами, которые необходимо учитывать, а именно:

  • Производительность;

  • Давление;

  • Условия работы;

  • Другие характеристики.

Сразу оговоримся, что под другими характеристиками подразумеваются, в первую очередь, уровень шумности при эксплуатации и габариты изделия. Понятно, что чем меньше размеры и тише работа, тем предпочтительнее насос. Разберем подробней три другие параметра.

Производительность

Эта характеристика определяет объем прогоняемой жидкости при минимальной загрузке оборудования. Нет смысла переплачивать за слишком мощный насос для отопительной системы, обогревающей небольшое помещение. В то же время, малопроизводительный аппарат, не соответствующий тепловой мощности системы отопления, не позволит нормально обогреть здание. Расчет производительности выполняется по формуле:

Q=0,86 x P/dt, где:

Q — требуемая производительность насосной машины, куб.м/час;
P — мощность системы, кВт;
dt — разница температур в подающей и обратной части контура, которая обычно принимается равной 20°C.

Разберем пример. У нас есть одноэтажное здание с двухтрубным отоплением, площадью в 300 кв.м., которое имеет подвал и мансарду. Для его прогрева необходима тепловая мощность в 30 кВт. Подставляем в формулу значения и получаем число 1,29 кубометра в час. Округляем полученное число до десятых и определяем требуемую производительность насоса — 1,3 куб.м.

Давление или напор

Каждая отопительная система, в которой в качестве теплоносителя используется вода, имеет углы, подъемы, тройники, прочие места сопротивления. Потоку воды важно преодолеть их, при этом сохранив расчетную производительность.

Точный расчет для сложного контура может сделать только подготовленный специалист — он объемный, учитывает множество нюансов. Но есть формула, позволяющая примерно определить необходимый напор. Она выглядит следующим образом:

H=N x K, где:

N — количество этажей с подвалом;
K — средние гидравлические потери на каждый этаж.

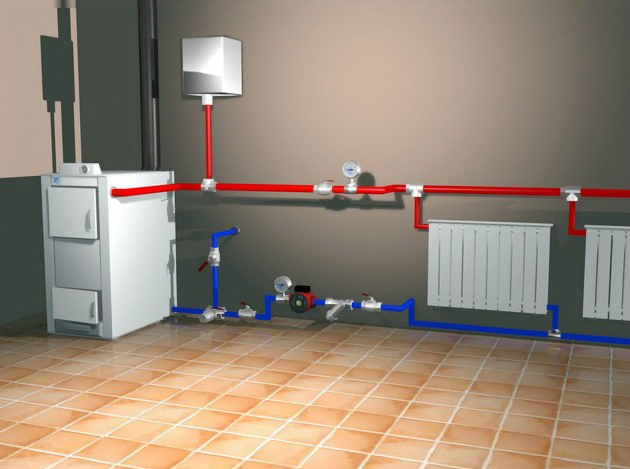

Наиболее распространены двухтрубные системы отопления (как в рассмотренном ранее примере) и коллекторно-лучевые. В первом случае коэффициент K принимается равным 0,7-1,1, во втором — 1,16-1,85. Для двухтрубного контура (на фото) и трехэтажного здания (подвал, этаж, мансарда) принимаем K=1,0, тогда H=3 x 1=3 метра водного столба.

Двухтрубный контур подключения: схема

Это еще не все. Мы нашли два параметра Q и H, по которым необходимо найти рабочую точку для насоса. Она определяется по графику, который прилагается к инструкции. Это возможно сделать самостоятельно, но можно также предоставить полученные значения(Q и H) менеджерам, которые подберут соответствующую модель, исходя из вашего бюджета. Оптимальный вариант, когда рабочая точка находится на второй линии в средней трети.

Условия работы

Условия эксплуатации также влияют на выбор, в том числе и косвенно. Например, окружающая температура. Чем она ниже, тем большее количество тепловой энергии необходимо для обогрева, соответственно, при прочих равных условиях функционирование насоса должно происходить более интенсивно.

Важно также учитывать отличия в работе чрезмерно охлажденного или перегретого оборудования. В первом случае насос работает с меньшей производительностью, перегрев говорит о том, что мощность насосного аппарата не соответствует возможностям отопительной системы.

Учитывайте диаметры подключенных труб. Наиболее популярные размеры — 25 и 32 мм. Больший диаметр позволяет перекачивать более высокий объем воды, а это требует использования более мощных насосных аппаратов.

Еще одно условие, которое влияет на выбор — постоянство работы. В некоторых частных отопительных системах требуется включать подкачку лишь иногда, для корректировки давления. В этом случае нет необходимости приобретать производительное оборудование, можно обойтись маломощными агрегатами.

Теплоноситель с добавлением незамерзающих жидкостей становится более вязким. Это предполагает применение более производительных насосов.

При покупке обращайте внимание на проверенные бренды, тогда вы сможете избежать многих проблем при эксплуатации, которые, вполне вероятно, будут сопровождать работу дешевых подделок — в них заявленные характеристики обычно сильно отличаются от фактических значений.

Маркировка циркуляционных насосов

Чтобы выбор насоса был максимально удачным, важно не просто разбираться в характеристиках этих устройств, но и понимать их маркировку. Обычно в информационные таблички, размещенные на приборах, вносятся цифровые и буквенные обозначения, которые позволяют потребителю судить об эксплуатации оборудования. Рассмотрим маркировку на примере модели Grundfos UPS 25-50:

  • Символы UP определяют тип насоса, а именно – циркуляционный;

  • Последняя буква помогает установить способ управления прибором. В конкретном случае S – ступенчатое переключение частоты вращения двигателя;

  • Первые два числа указывают на сечение присоединительных гаек, то есть 25 – это диаметр резьбы крепежей (в мм), которые идут в комплекте вместе с прибором;

  • Вторая цифра определяет максимальную высоту, на которую теплоноситель поднимается в отопительной системе. Если говорить о нашем примере, то модель Grundfos UPS 25-50 способна создать избыточное давление до 0,5 атмосфер.

Представленные параметры помогают грамотно подобрать насос после того, как будут выполнены расчеты его напора и мощности.

Отличительные характеристики циркуляционных насосов

Определившись с основными параметрами устройств, остается только подобрать конкретную марку. Наилучшими на сегодня считаются насосы от европейских поставщиков, к примеру, от датской компании Grundfos. Они характеризуются повышенной производительностью, длительным сроком эксплуатации и оптимальным соотношением качества и цены.

В ассортименте производителя представлены разные модификации оборудования, различающегося по назначению и техническим показателям. В частности:

  • ALPHA 2 – применяются для циркуляции жидкостей в регулируемых отопительных системах или сетях с переменным расходом.

  • ALPHA2 L – имеют то же назначение, что и ALPHA 2, но являются более упрощенной версией и отличаются от первых количеством интеллектуальных режимов.

  • UPS – трехскоростные насосы для циркуляции жидкостей в замкнутых и незамкнутых системах кондиционирования и отопления. Они относятся к устройствам с герметизированным ротором, где двигатель и насос образуют единый блок.

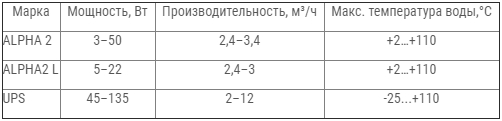

Более детально с техническими характеристиками оборудования можно ознакомиться в таблице, представленной ниже.


 Марка 

 Мощность, Вт 

 Производительность, м³/ч 

 Макс. температура воды,°C 

ALPHA 2

3–50

2,4–3,4

+2…+110°C

ALPHA2 L

5–22

2,4–3

+2…+110°C

UPS

45–135

2–12

-25...+110°C
