Клеммники для соединения проводов

Все работы по монтажу кабелей и проводов заканчиваются их электрическим соединением. Оно должно быть надежным, защищенным от случайного доступа и не допускать электрических потерь. Безопасность обеспечивается распределительными коробками и корпусами, а надежность и отсутствие потерь в цепях – специальными зажимами или клеммниками.

В отличие от классической скрутки, клеммные соединения – сертифицированные заводские изделия, предъявляющие минимальные требования к профессионализму монтажника. На корпусе каждого указаны номинальный ток и напряжение, допустимые пределы сечений и даже тип соединяемых проводов.

Классификация клеммников

Широкое применение этих электромонтажных изделий обусловлено простотой, удобством и экономичностью их применения. Механизм контактной группы соединяет провода (часто из разного материала и разного сечения) в корпусе из диэлектрика.

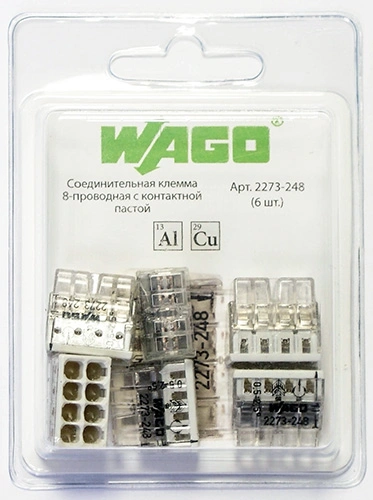

Отдельно хочется выделить клеммы Клемма 2273-248-6 WAGO 8х(0,5-2,5 мм²) с пастой для безопасного соединения медных и алюминиевых проводов, серый (упаковка 6 шт) (Артикул: ETM4277742)

Каждый контактный переход обеспечивает минимальные потери и отсутствие нагрева в месте соединения.

Способ монтажа

По этому параметру изделия можно разделить на следующие виды:

• контакты для отдельных проводов;
• для электронных плат;
• DIN-рейки;
• для установки рядом с кросс-модулями.

Имеются варианты исполнения в несколько рядов, с прямым или угловым способом крепления проводов.

Конструкция

Имеется два основных конструктивных типа клеммников: винтовые и безвинтовые или пружинные.

К винтовым относится зажим-клеммник ЗВИ-3 1,0-2,5 мм² 3 А 12 пар, полиэтилен, ИЭК (Код товара: 195967)

Оба типа представляют собой контактную группу, заключенную в корпус из пластика (карболита, капрона). За соединение проводов отвечает механизм контактной группы. Электрическое соединение обеспечивается за счет металлических элементов, входящих в ее состав.

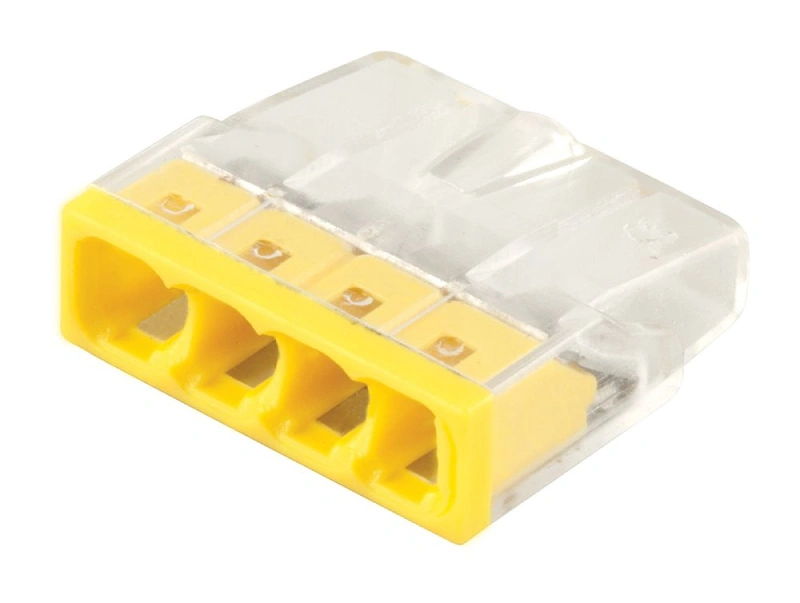

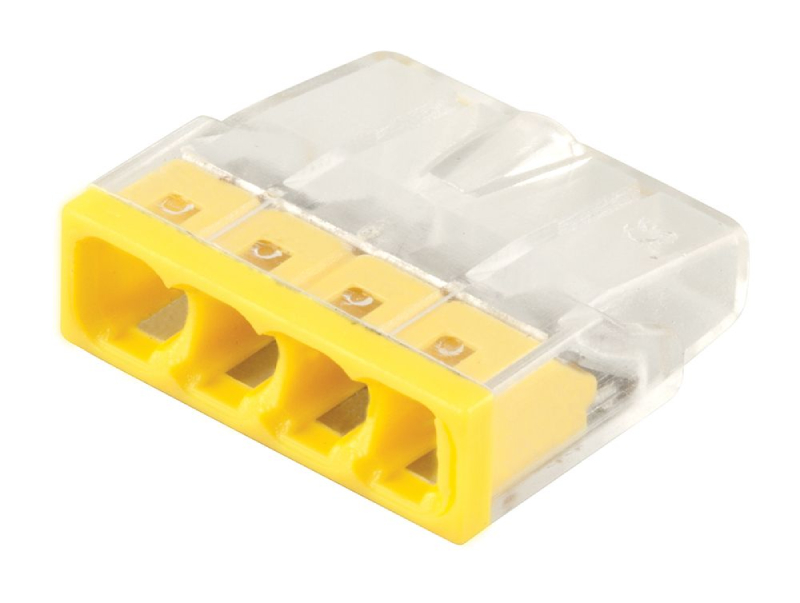

Из прижимных в магазине «Экономстрой» можно купить клемму монтажную 4-проводную (DIY упаковка 5 шт), Stekker (LD2273-204) ETM2730737 (Код товара: 238971)

Среди основных двух типов конструкции существует несколько вариантов:

1. Винтовые. Наиболее популярная конструкция, применяемая для большинства соединений. Винтовой зажим увеличивает площадь контакта между проводом и клеммой, повышая его надежность. Снижают затраты времени и денег на электромонтаж, ускоряют демонтаж цепей при необходимости.

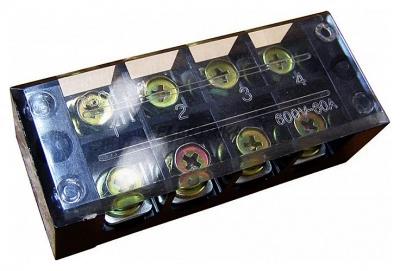

Блок зажимов ТВ-4504 АБС пластик, 45 А 2,5-6 мм², предназначен для винтового соединения проводников (Код товара: 207124)

2. Разъемные. Изготавливаются по принципу разъемной вилки с розеткой. Первая маркируется символом «А», розетка – символом «В». Поддерживает монтаж проводом сечением от 1,25 до 6,64 мм².

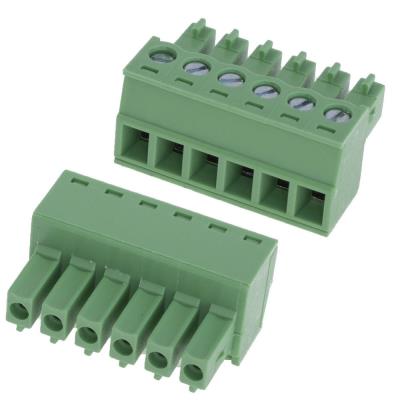

Разъемный клеммник

3. Пружинные. Еще именуются устройствами быстрого подключения. Качественный контакт обеспечивается хромоникелевой пружиной, расположенной в корпусе. Используются для соединения проводов сечением от 0,75 до 2,5 мм². Позволяют мгновенно вставить и закрепить проводники, отогнув пружину.

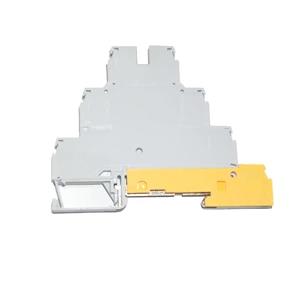

Клеммник трехуров. D4/6.T3.P 4 мм² серый (3 сквоз.цепи) (25) (Код товара: 160482)

4. Нажимные. Имеют тот же принцип действия, что и пружинные варианты.

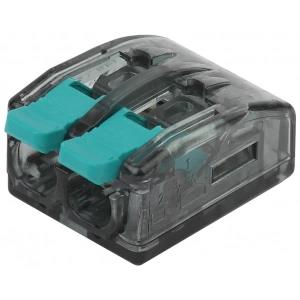

Из нажимных клеммников в магазине «Экономстрой», можно выделить модель NO 222-25 строительно-монтажная 0,08-2,5 мм² 2-х рычажковая уп 2 шт ЭРА (Код товара: 219290)

5. Барьерные. Вариант винтовых моделей, рассчитанный на большую силу тока.
6. Проходные. Конструктивно рассчитаны на параллельное подключение нескольких пар проводов с обеих сторон, что позволяет создавать более сложные схемы электроцепей.
7. Клеммные коробки. Позволяют соединять провода разного сечения из разных материалов. Контакта жил отдельных проводов между собой не происходит.
8. Ножевые. В основном применяются в бытовой технике. Не предназначены для силовой проводки. Рассчитаны на многожильные проводники сечением 0,26-6,0 мм².
9. Кольцевые. Рассчитаны на винтовое крепление, используются в различной электронной технике. Могут соединять провода сечением от 0,25 до 16,8 мм².

Материал изготовления

Безопасность эксплуатации и характеристики изделия во многом зависят от материала изготовления. Наиболее часто применяются керамика, полимеры и металлические сплавы.

Основным материалом диэлектрической оболочки служит полиамид. Он не поддерживает горение, не подвержен коррозии и имеет температурный диапазон от -35 до +170 градусов. Полимерные корпуса делятся на следующие виды:

1. Высокотемпературный жидкокристаллический полимер LCP.
2. Огнеупорный полиамид с маркировкой PA6, PA66, UL94V-0.
3. Полиэтилен. Отличается дешевизной при сходных параметрах с более дорогими материалами.

Токонесущие элементы клеммников изготавливаются из меди с оловянно-свинцовым покрытием. Задачей оболочки является повышение механической стойкости к разрушению.

В сильноточных цепях монтируют соединительные разъемы из керамики. Корпус способен выдержать краткосрочный нагрев до 1000 градусов.

Электротехнические характеристики

Выбирая соединительный элемент, необходимо учесть его электротехнические свойства. Наиболее значимыми являются:

• Рабочий ток. Ряд моделей предназначено исключительно для бытовой электросети 220 В, другие могут устанавливаться в производственных электроцепях с напряжением до 380 В. Без учета силы протекающего тока провода могут сплавиться между собой, вызвав замыкание.

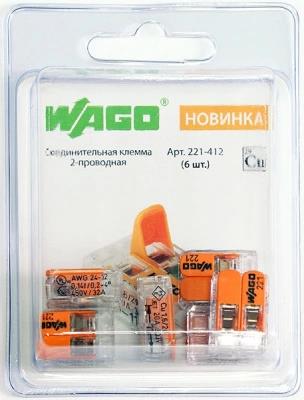

Например клеммы 221-412-6 компактные WAGO 2х(0,2-4,0 мм²) рассчитаны на максимальное напряжение до 400 В (артикул ETM2210185)

• Максимально допустимая температура. Винтовые варианты преимущественно рассчитаны на работу при температуре не превышающей 105 градусов. Этого достаточно бытовых условий. В сильноточных цепях при предельных нагрузках провода могут нагреваться до 300 градусов.
• Затяжное усилие. Чем больше этот параметр, тем шире площадь соединения. Это увеличивает прочность и устойчивость к вибрации. Одновременно, это требует большего приложения сил для крепления, большего времени на монтаж и применения профессиональных инструментов. Для проходных соединений ведущих производителей этот показатель лежит в пределах от 0,2 до 2,5 Нм.
• Сечение. Характеризует диаметр проводника, допустимый для работы. При этом материал жил роли не играет – винтовые изделия обеспечивают надежное соединение как для алюминиевых, так и для медных жил.

Также следует учесть количество контактов для возможного соединения проводов. Обычно их число равняется 2-24, но встречаются модели с числом до 72 клемм.

Полиэтиленовые соединения

Представляют собой винтовые модели. Состоят из последовательного ряда гильз для соединения. Провода вставляются из разных сторон и зажимаются. Ряд клемм легко обрезается до нужного количества. Специалисты рекомендуют использовать полиэтиленовые модели для медных одножильных проводов.

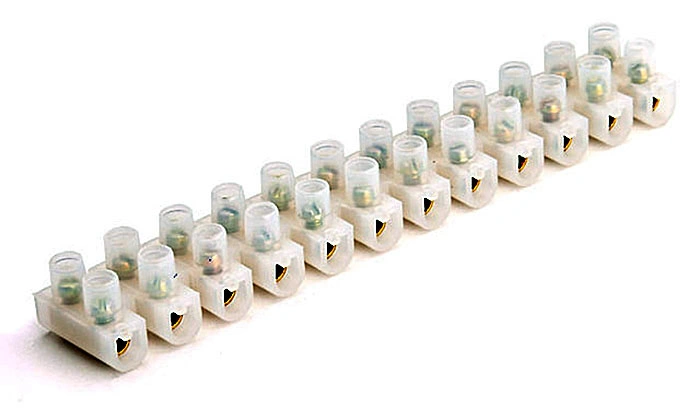

Зажим винтовой ЗВИ-30 6-16 мм² 30 А 12 пар, полиэтилен, ИЭК (Код товара: 189723)

Колодки из пластика

Открытая конструкция с прозрачной крышкой. Вариант винтового соединения путем двух пластин. Винт не касается провода, а только прижимает верхнюю пластину, поэтому повредить или распушить многожильный провод невозможно. Могут крепиться к DIN-рейкам, электронным платам, приборным панелям. Выдерживают ток до 200 А.

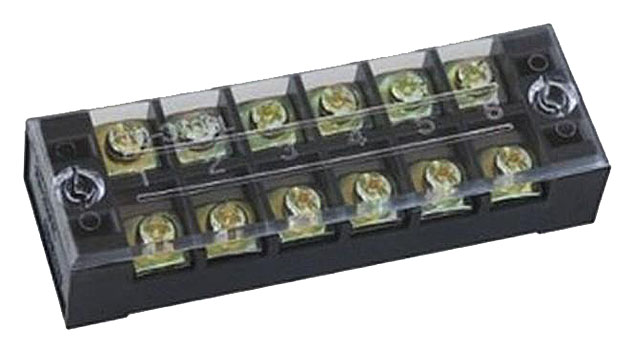

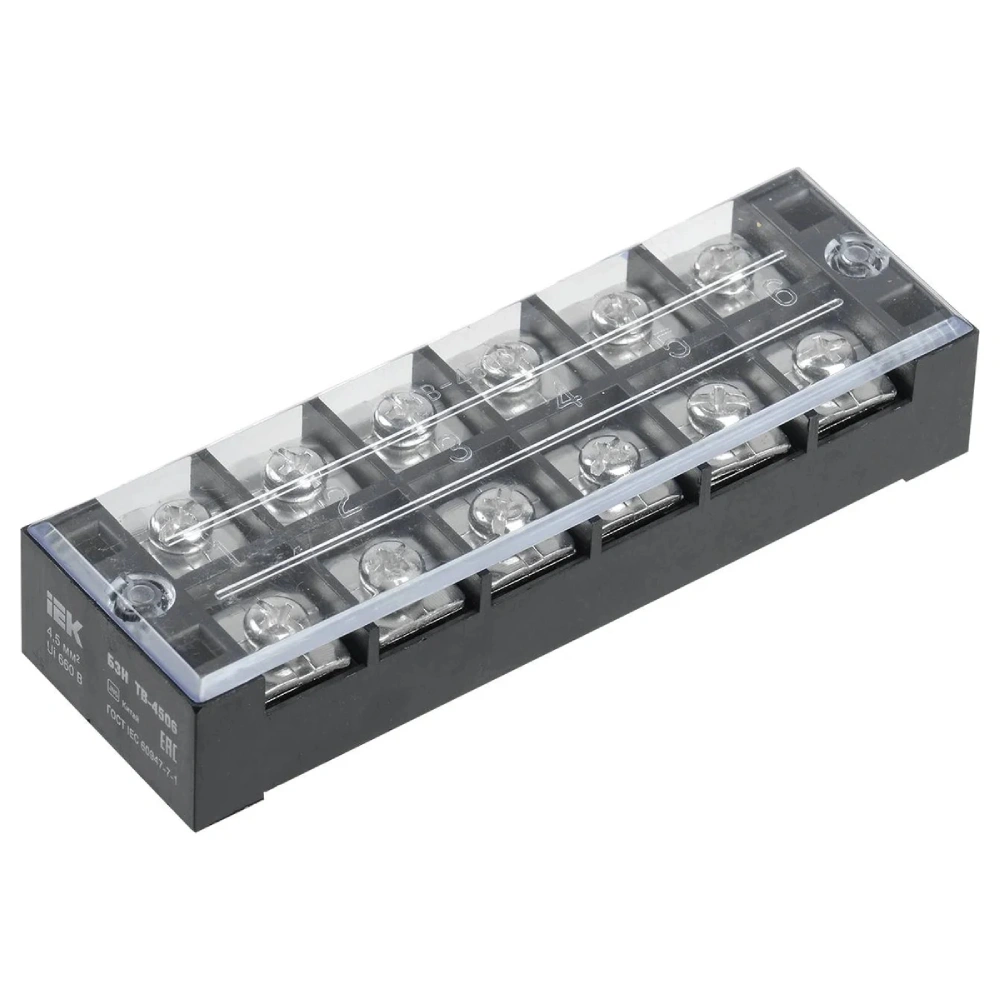

Блок зажимов ТВ-4506 АБС пластик, 45 А 2,5-6 мм² (Код товара: 201385)

Самозажимные соединители

Очень удобные экспресс-соединения. Конец провода вставляется в отверстие, где автоматически фиксируется пружинным зажимом. Являются одноразовыми из-за соображений безопасности соединения. Например, модель монтажной клеммы Stekker.

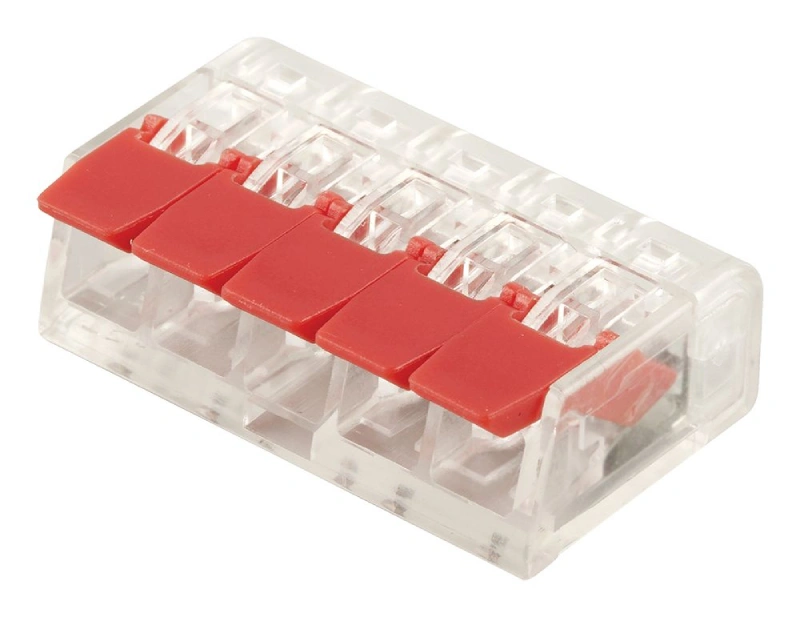

Клемма монтажная 5-проводная (DIY упаковка 5 шт) Stekker (LD221-415) ETM8582406 (Код товара: 238976)

Пружинные соединители

В корпусе размещена пластинчатая пружина, приводимая в действие рычажком. Выдерживают ток до 32 А. В процессе работы от нагрева расширяется прижимная пластина, что увеличивает силу прижима и, соответственно, повышает надежность контакта.

В заключение

Клеммники представляют собой простое и удобное устройство для соединения нескольких проводов. Конструктивно состоят из металлических контактов, устройства крепления и диэлектрического корпуса. Предназначены для работы в цепях с током до 100 А и напряжением до 440 В.
