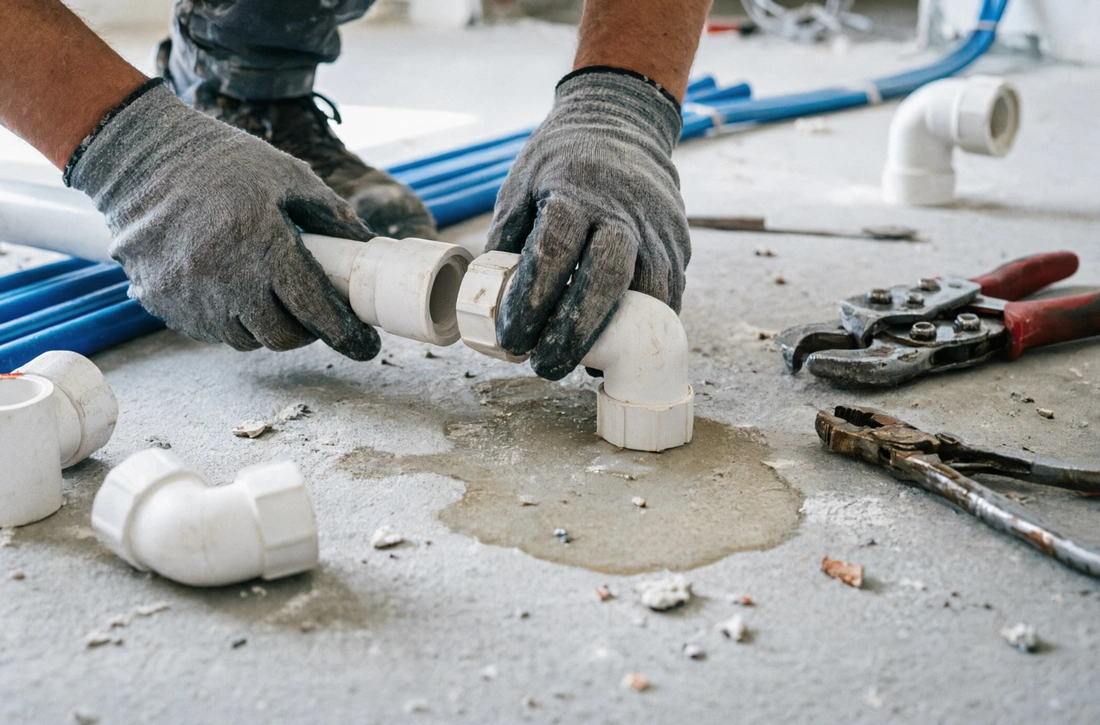

Тёплый дом. Монтаж полипропиленовых труб своими руками

Эффективность обогрева помещений зависит от правильности планирования и точности монтажа контура. Выбор в пользу пластика был основан его многочисленными достоинствами и положительными отзывами.

Преимущества полипропиленовых труб

Решение изготовить трубопровод из полипропилена было принято после анализа стоимости работ, а также сопоставления с эксплуатационными показателями аналогов.

К выбору подтолкнули следующие преимущества материала:

• доступная цена, на порядок ниже, чем у стали;
• длительный срок эксплуатации, составляющий 50 лет и более;
• небольшой вес конструкций, не оказывающих дополнительной нагрузки на несущие сооружения;
• простота сборки, не требующей профессиональных навыков и дорогого оборудования;
• гладкая внутренняя поверхность магистрали, исключающая образование отложений и налета;
• гибкость и пластичность, сохранение целостности при замораживании воды внутри системы;
• невосприимчивость к высоким температурам носителя;
• отличные звукоизоляционные свойства, поглощение шума текущей воды;
• привлекательная поверхность, отсутствие необходимости в отделке и маскировке;
• низкая теплопроводность, отсутствие необходимости в термоизоляции.

Также, во внимание была принята возможность сборки своими руками с использованием недорогого своего или арендованного инструмента.

Соединение труб

Стыковка отрезков на продольных и поворотных участках может проводиться следующими способами:

1. В раструб. Один фрагмент вставляется в изначально изготовленное расширение другого или оно изготавливается самостоятельно.
2. Муфтами. Равные или разные по диаметру трубы вводятся с двух сторон в стыковочные фитинги — муфты.

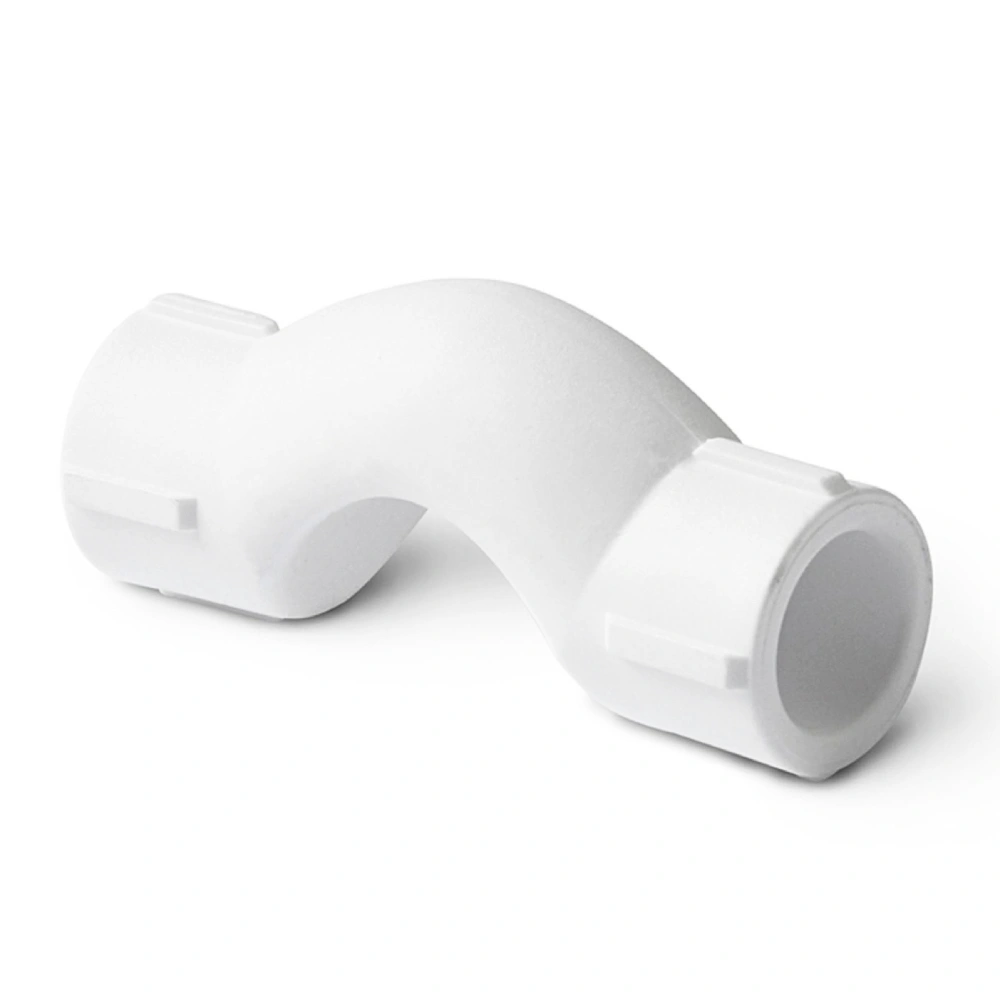

Обвод полипропиленовый с муфтами PP-R (короткий), RTP (РосТурПласт), 25 мм (Код товара: 234639)

3. На резьбу. К трубам приклеивается, приваривается или прижимается хомутом переходник с вплавленным металлическим патрубком с резьбой.

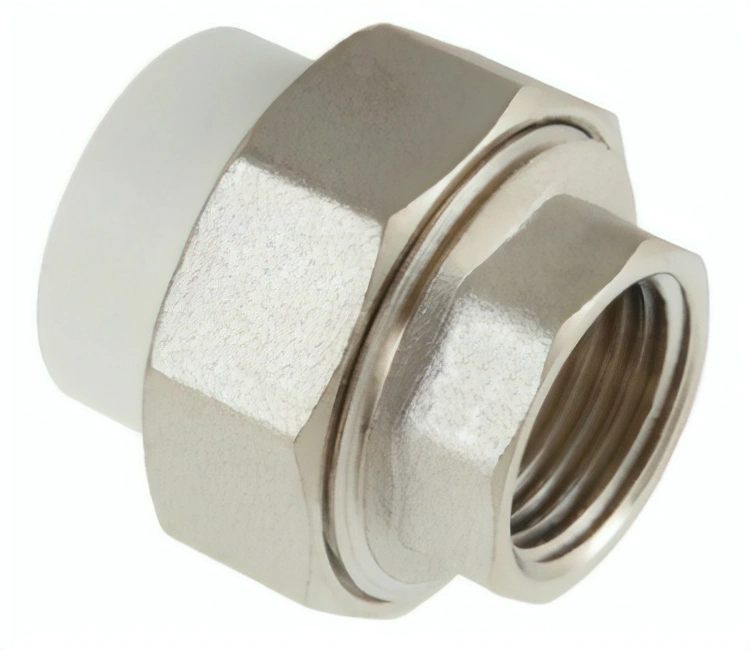

Соединитель PP-R разъемный с переходом на внутреннюю резьбу, Valtec VTp.762.02004, 20х1/2" (Код товара: 173775)

4. Сваркой встык. Такая технология используется для сборки магистралей диаметром 63 мм и свыше. Сварка выполняется специальным полуавтоматом.

Инструменты и оборудование, необходимое для монтажа

Комплект необходимого имущества подбирается на основе составленной схемы и проведенных расчетов.

Для работы потребуется:

• полипропиленовые трубы определенного диаметра;
• перфоратор для крепления хомутов;

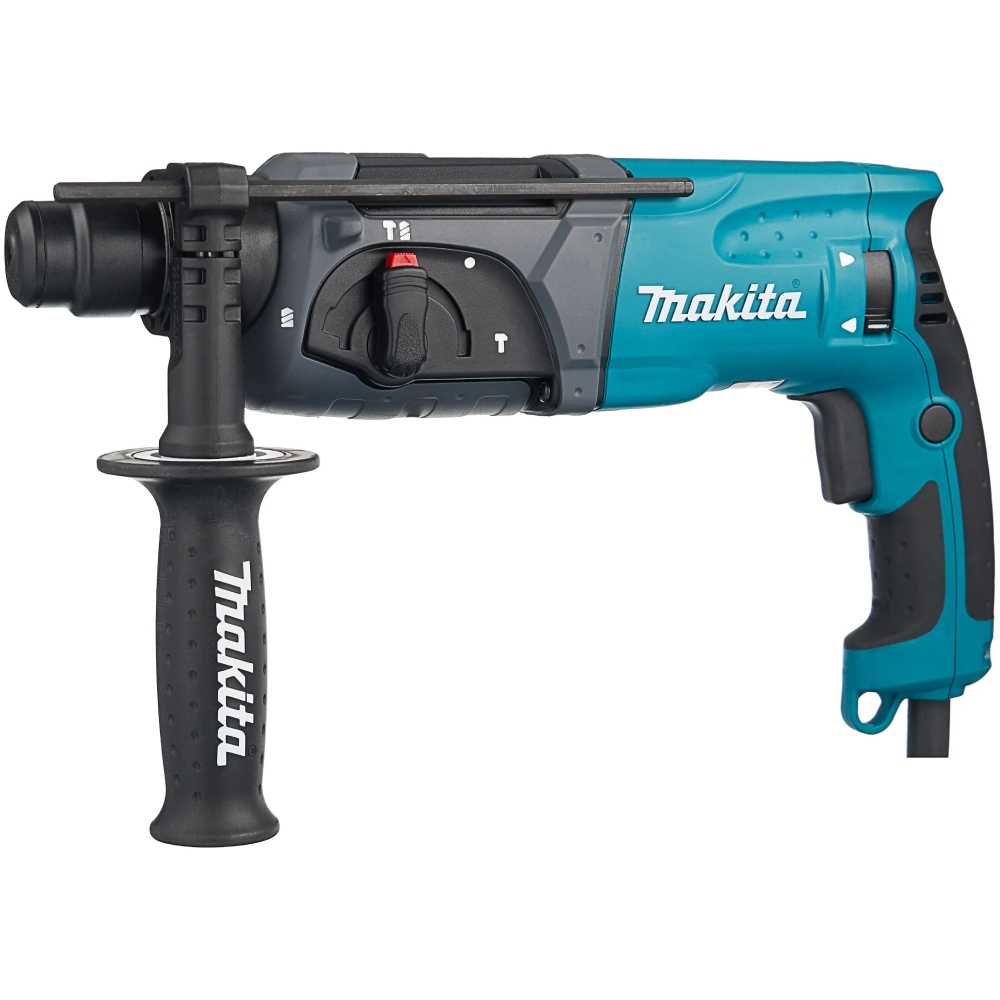

Например перфоратор Перфоратор Makita HR 2470 FT, 780 Вт (Код товара: 150374) один из популярных в нашем магазине

• паяльник с комплектом насадок;
• ножницы для резки пластиковых труб (труборезы);
• приспособления для снятия фасок;
• набор фитингов для соединения отрезков;
• рулетка;
• угольник;
• маркер;
• саморезы и дюбели;
• х/б перчатки с силиконовым рисунком.

Расходные материалы следует приобретать с небольшим запасом на обрезки и ошибки при монтаже.

Отопление в частном доме своими руками: схемы, расчет и монтаж

Основным моментом, на котором следует сосредотачивать внимание при сборке контура отопления, является точность и качество стыковки элементов фитингами. Добиться должной прочности и герметичности соединения можно только с помощью специального паяльника для пластиковых труб.

Например паяльник электрический для пластиковых труб P.I.T. PWM43-С1 МАСТЕР (Код товара: 221873)

Монтаж системы отопления из полипропиленовых труб необходимо проводить в такой последовательности:

1. Нанести на пол и стены схему прохождения трубопровода.
2. Выполнить замеры, составить схему в бумажном или электронном виде.
3. Провести расчет материала с учетом обрезков и припусков. Тут нужно определить требуемое количество труб, фитингов и конечной арматуры.
4. Закупить необходимое для работы имущество — лучше от одного производителя. Так будет точное совпадение по размеру и температуре плавления. Пластику следует пробыть в помещении не менее суток, чтобы он принял соответствующие размеры.
5. Просверлить в стенах отверстия. Вставить в них дюбели, прикрепить клипсы или хомуты.

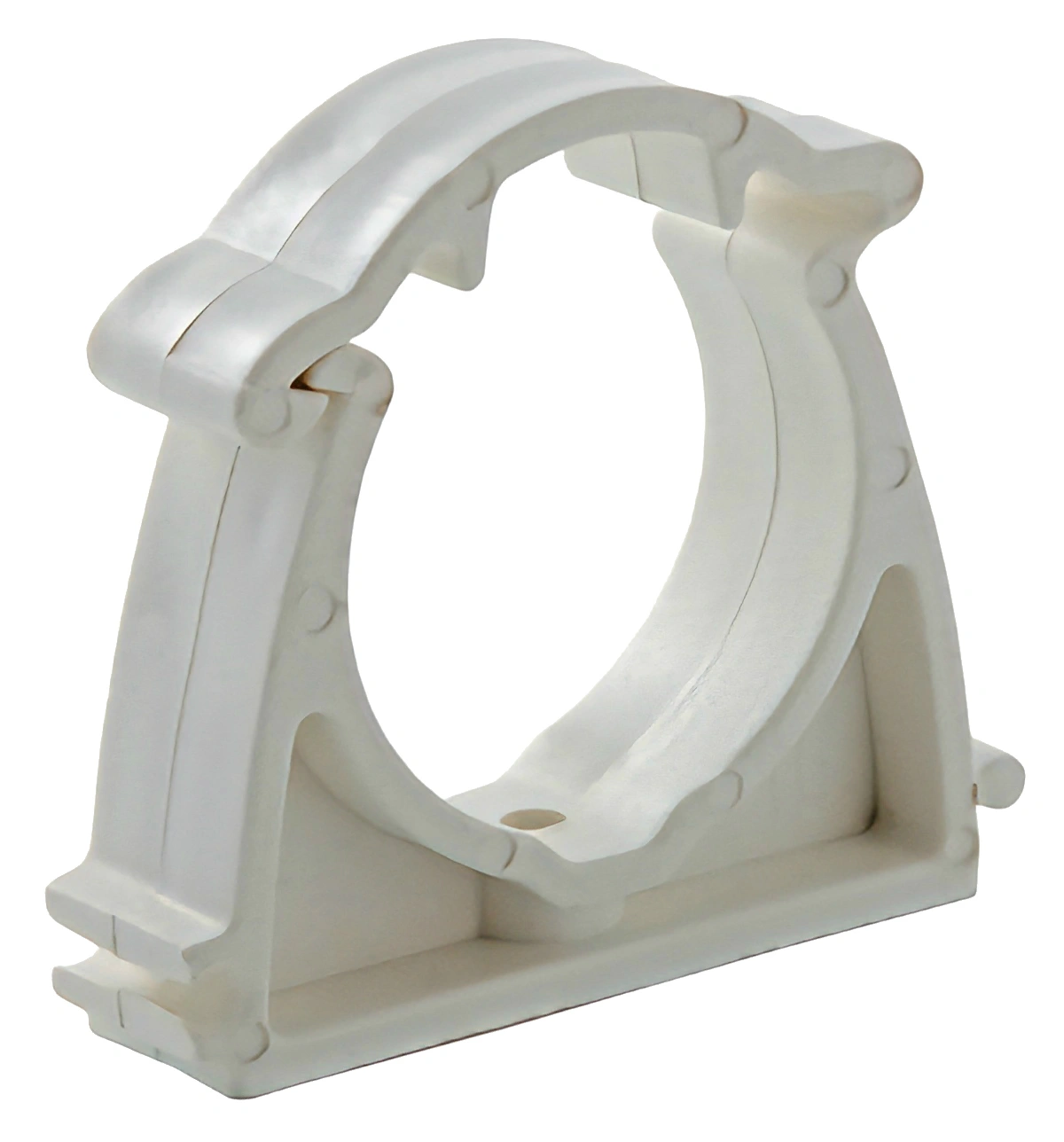

Например хомут-кронштейн пластиковый с фиксатором MasterProf PPR 20/22 (Код товара: 240667)

6. Отметить маркером на трубах места нарезки. Ножницами аккуратно, под прямым углом выполнить отсечения.
7. Проверить соответствие размеров заготовок данным на схеме. Для гарантии можно приложить их к разметке на поверхностях.
8. Установить паяльник на ровную поверхность. Приготовить насадки, трубы, фитинги. Разложить все в нужной последовательности.
9. Включить аппарат, выставить соответствующую температуру, дождаться сигнала готовности к пайке.
10. Вставить фитинг и трубу в насадки на агрегате, выждать время нагрева, которое рекомендует производитель или указанное в инструкции к паяльнику.
11. Достать детали из насадок и соединить их в соответствии с нанесенными линиями. Выждать определенное время. Детали в этот период можно корректировать по вертикали, но нельзя крутить или двигать вперед-назад.
12. По аналогичной методике собрать весь контур, замкнув его на котле или кране подачи.

После окончания монтажа система должна быть проверена на прочность и герметичность. Это делается с помощью опрессовочного насоса. Инструмент можно взять в аренду на сутки. Сам процесс проверки занимает несколько часов.

Правила монтажа

Чтобы система отопления в частном доме работала эффективно и без протечек, нужно соблюдать несколько простых, но важных правил.

Они следующие:

1. Резать трубы надо точно и ровно под прямым углом. Лучше подойдут специальные ножницы, но если их нет или сломались — фреза или пила по металлу.
2. Фиксация заготовок в клипсах облегчает процесс монтажа, а также предотвращает образование провисаний под тяжестью горячей воды.
3. Перед началом сборки контура необходимо удалять с заготовок все неровности, а также обезжиривать их рабочие поверхности.
4. Оптимальной температурой для проведения монтажа системы отопления из полипропилена считается +5-15°C. Так не будет сильной деформации при тепловых расширениях-сужениях.
5. Пластиковые трубы должны иметь потенциальную защиту от механических повреждений и источников высокой температуры во избежание поломки и плавления.
6. При соединении резьбовых фитингов помимо резиновой прокладки целесообразно использовать ФУМ ленту. В крайнем случае подойдет пропитанная акриловой краской пакля.

Особое внимание нужно уделить пайке. Перегрев вызывает безвозвратную порчу изделий, недостаточная температура не обеспечивает прочности и герметичности соединения.

Коротко о главном

Выбор в пользу полипропиленовых труб был сделан после изучения наиболее распространенных и проверенных в деле схем систем отопления 5 класса для нижнего подключения. Учитывались такие факторы, как цена, внешний вид, легкость, простота сборки устойчивость к перепадам температуры.

Начальной точкой монтажа начинается с проектирования. То есть — сначала определяются места, где будут находиться основные элементы системы. Затем делается разметка и установка установки котла, насоса, бака и крепежей. В заключение выполняется пайка трубопровода и его подключение.

Технология строительства системы отопления из полипропиленовых трубопроводов сегодня применяется в частных домах, офисах, административных и хозяйственных зданиях. Это обосновано ее надежностью, доступной стоимостью, простотой установки. Зная, как производится монтаж таких систем, не составит большого труда выполнить эту процедуру в своем доме, даче, коттедже, бане, гараже. Жителям многоквартирных домов тоже есть смысл задуматься о замене металла на пластик.
