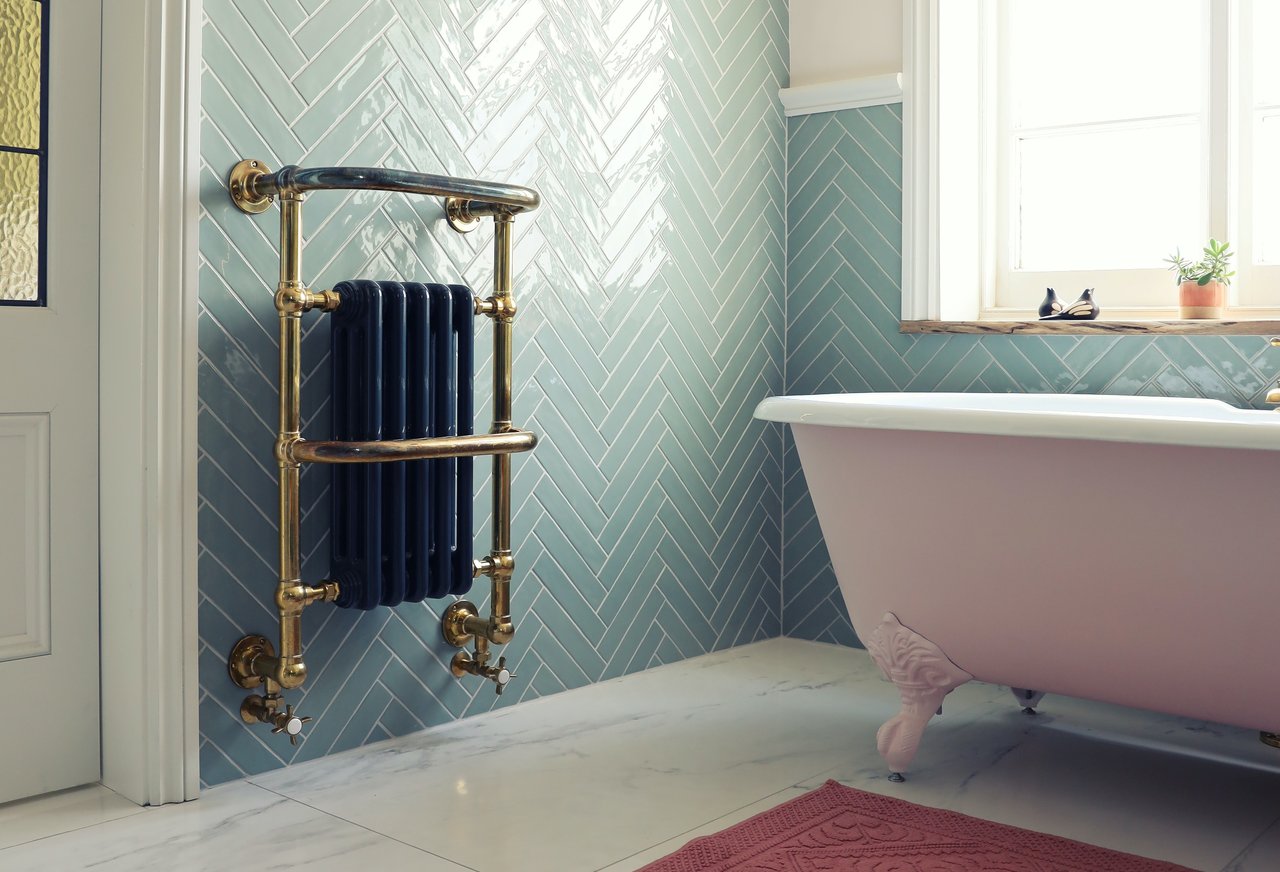

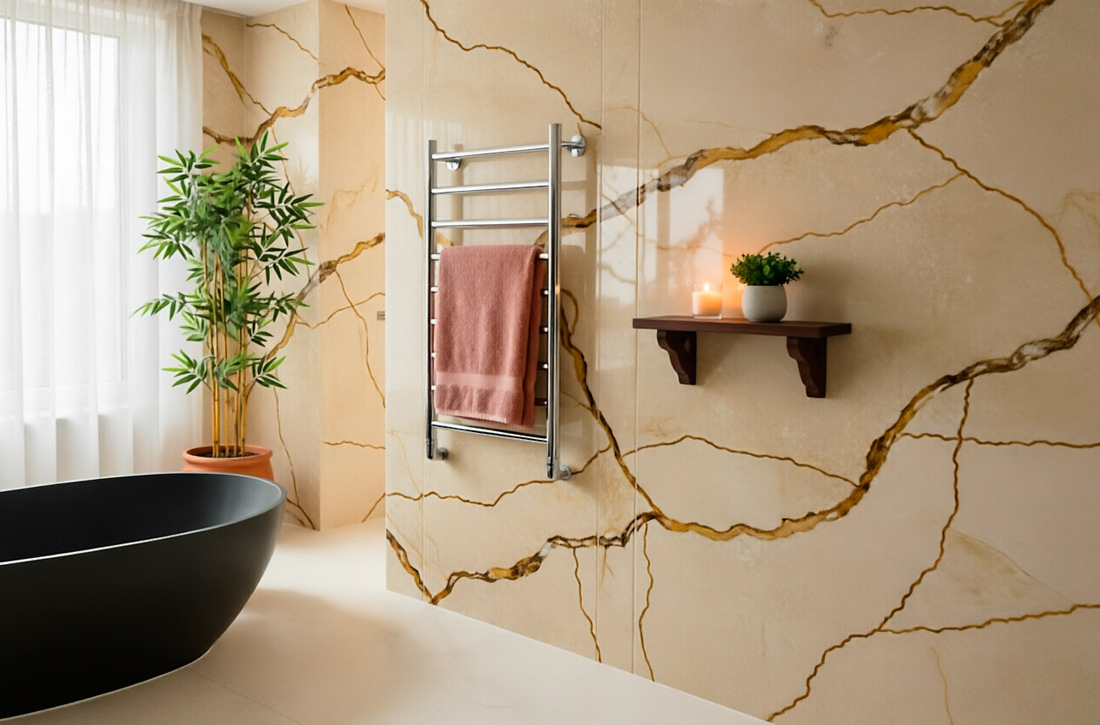

Как установить водяной полотенцесушитель

Полотенцесушитель упрощает и сокращает время просушивания вещей. Отсутствие полотенцесушителя становится причиной дискомфорта, сырости и появления плесени в помещении.

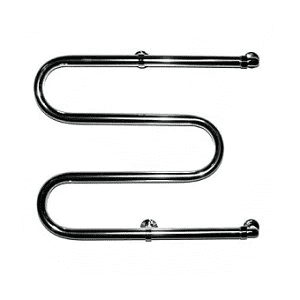

Полотенцесушитель из нержавеющей стали М-обр. 1" 500х600 мм (Код товара: 119043)

Существуют правила, которых следует придерживаться при монтаже полотенцесушителя в ванной комнате.

Отопление или ГВС

Установка чётко предусматривает тип подключения.

Существует 2 способа:

1. Через систему (горячего водоснабжения) ГВС квартиры. Нагрев полотенцесушителя осуществляется за счёт горячей воды в трубе. Минус способа – если в стояке не предусмотрено циркуляции, то в ночное время, когда горячей водой не пользуются, полотенцесушитель будет остывать;
2. Врезка в систему отопления. Метод актуален при отсутствии ЦГВС (центрального горячего водоснабжения). Работа полотенцесушителя продлится на время отопительного сезона. И в летнее время, змеевик полотенцесушителя будет холодным.

Как правильно установить

Условия, которые должны выполняться для монтажа:

1. Отсутствие сужений от фитингов и соответствие диаметра стояка с трубой;

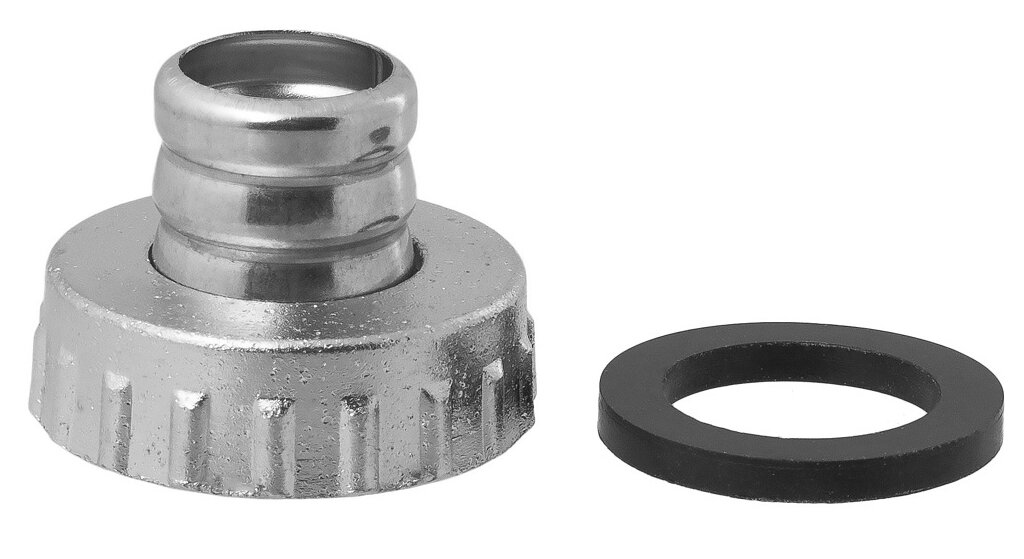

Фитинг резьбовой - штуцер для водоразборного крана, латунь, ВР, MPF (MasterProf) ИС.072744, 3/4" (Код товара: 240678)


2. Поддержание циркуляции воды без снижения скорости с помощью перемычки между отводами. Для разделения потоков используют байпас, который перекрывает воду при ремонте змеевика без отключения воды по стояку;
3. Для повышения уровня циркуляции воды монтаж запорной арматуры идёт после байпаса. Для управления направлением воды закрытые участки оборудуются шаровыми вентилями или трехходовыми кранами;
4. По СниП высота установки змеевика – 120 см от поверхности пола;
5. Должно выдерживаться расстояние от трубы до стены:
   • для труб сечением 2,5 см = 3,5-4 см;
   • для труб сечением больше 2,5 см = 5-7 см.

Монтаж шаровых кранов возможен при наличии байпаса.

Схемы врезки

Правильная установка полотенцесушителя влияет на его работоспособность. Ровная врезка гарантирует стандартную скорость воды и работу системы.

Также на выбор влияет местоположение стояка.

Диагональное или боковое подключение

Основная врезка характеризуется подачей воды сверху с выпуском внизу. Метод предназначен для стандартного присоединения.

Достоинства:

• нет необходимости удалять воздух из системы отопления.

Недостатки:

• направление и напор воды влияют на работу отопителя;

Предусмотрен монтаж в любом месте ванной комнаты. Для получения универсальной врезки рекомендовано соблюдать условия:

• расположение нижней точки монтажа ниже патрубка, а верхней выше верхнего отвода;
• уклоном соединительных труб 2-3 см на метр;
• для сохранения правильного потока воды в подводящих трубах должны отсутствовать загибы;
• наличие теплоизоляции.

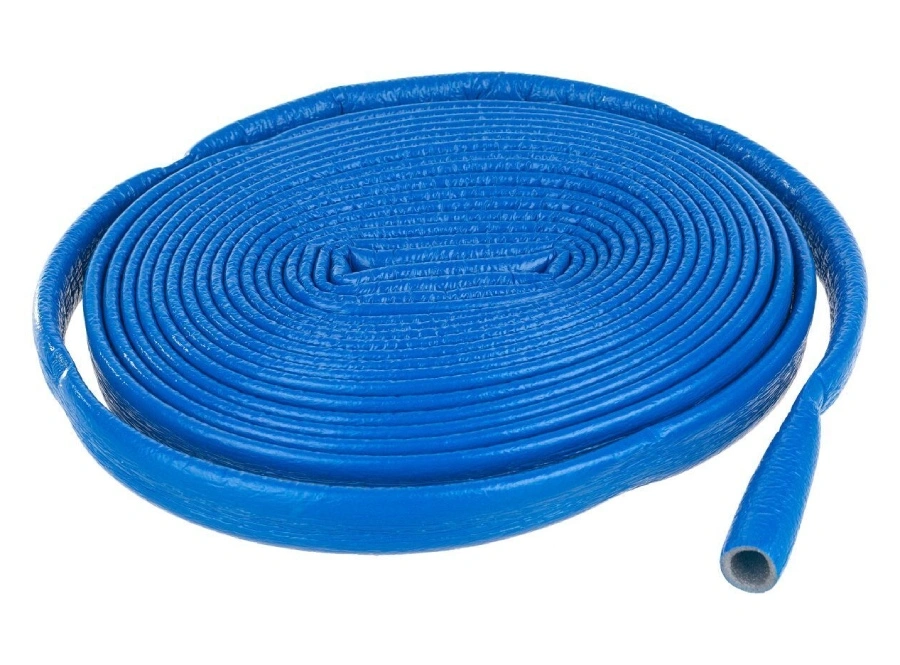

Теплоизоляция синяя 28/4 мм L=10 м «VALTEC Супер Протект» VT.SP.R10B.2804 (Код товара: 234914)

Когда стояк не меняется, боковая или диагональная врезка идут с байпасом намного уже. Подводные трубы к стояку сохраняются из-за возможности перемещения байпаса. Суженная перемычка не используется в указанном методе установки для подачи воды сверху.

В магазине можно купить полотенцесушители с нижним подключением. Для которых нужно обеспечить минимальные требования:

• нижний отвод соответствует уровню расположения под сушкой;
• наличие утепления труб;
• расположение на уровне присоединения к радиатору с зауженным или смещенным байпасом.

Как нельзя подключать

Соблюдение схемы разводки – это гарантия получения естественной или принудительной циркуляции. Неверный монтаж оставит сушилку для полотенец холодной даже при наличии горячего водоснабжения (ГВС).

Расположение ниже отвода стояка. После спуска охлажденный теплоноситель перестает циркулировать, а вода не может под давлением вернуться обратно из-за проблем с верхним давлением потока теплоносителя.

После накопления воздуха образуются пробки, влияющие на циркуляцию, вследствие чего полотенцесушитель перестает нагреваться.

Как установить водяной полотенцесушитель самостоятельно

Для монтажа не имеет значение схема подключения, потому как технология предполагает выполнение аналогичных действий. В этапы входит демонтаж старого оборудования, подвод труб от стояка, монтаж кранов и креплений для полотенцесушителя.

Инструменты и материалы

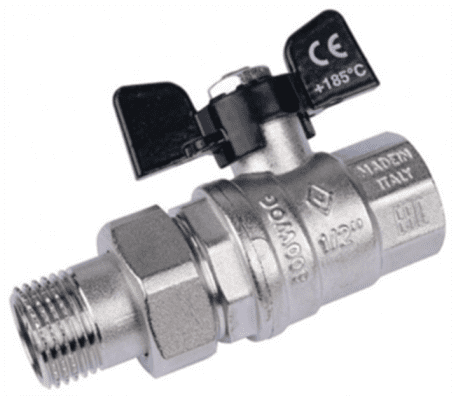

Кран шаровой с накидной гайкой, рукоятка бабочка, внутренняя-внутренняя резьба, Bugatti Oregon 3220027, 1/2" (Код товара: 110435)

Для успешного монтажа потребуются: полотенцесушитель и кронштейны крепления и силиконовые прокладки, если их нет в комплекте, два шаровых крана на выпуск и впуск, фитинги и комплектующие, фумлента, чтобы сохранить герметичность соединений.

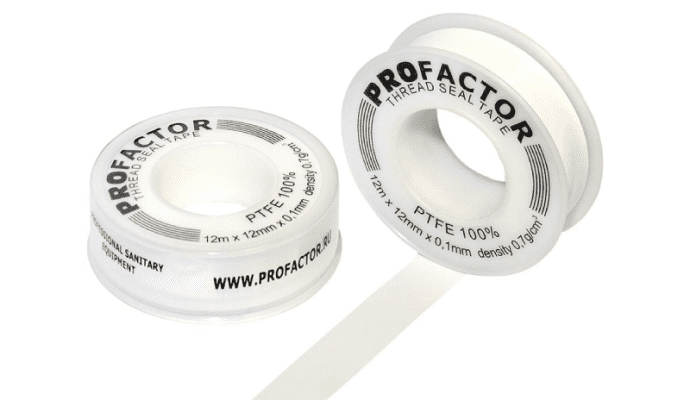

Фум-лента Witte Small 12 мм х 0,1 мм х 12 м 532PF (Код товара: 176902)

Что нужно знать о демонтаже

Важно строго следовать алгоритму:

• откручивание резьбовых соединений при отсутствии единого соединения с горячей магистралью;
• срезание болгаркой приваренной сушилки;

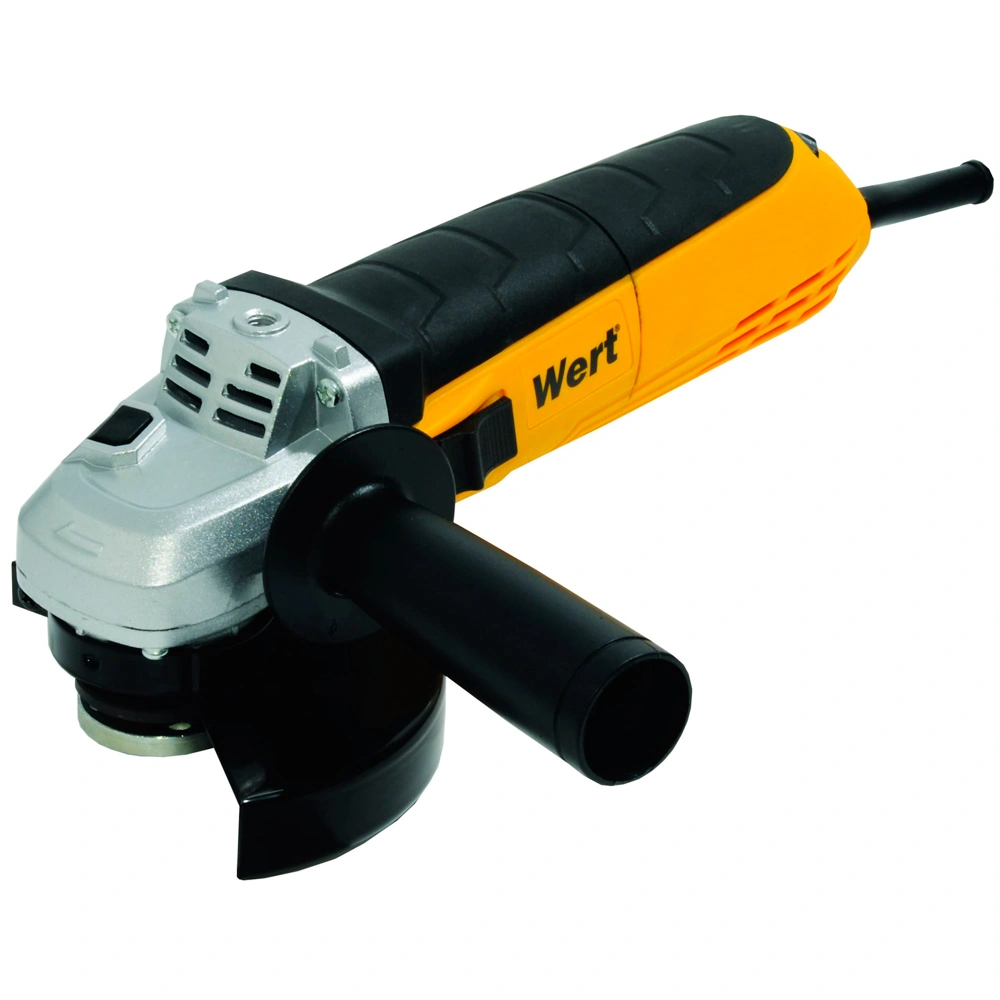

Углошлифовальная машина (УШМ) Wert EAG 1012E, 1000 Вт (Код товара: 241617)


• снятие с кронштейнов.

Если вырез в стояке больше, чем расстояние между патрубками, необходимо врезать байпасную перемычку.

Установка байпаса и шаровых кранов

Змеевик устанавливается без байпасов или с перемычками. На обеих концах ставят шаровые краны. Для сохранения правильного хода воды в цикле по стояку перекрывается подача теплоносителя.

Что нужно знать о креплении змеевика?

Важно соблюдение последовательности действий:

• нанесение разметки;
• создание отверстий и подготовка дюбеля;
• фиксация кронштейнов на рекомендованном расстоянии;
• уплотнение соединений с помощью фум-ленты.

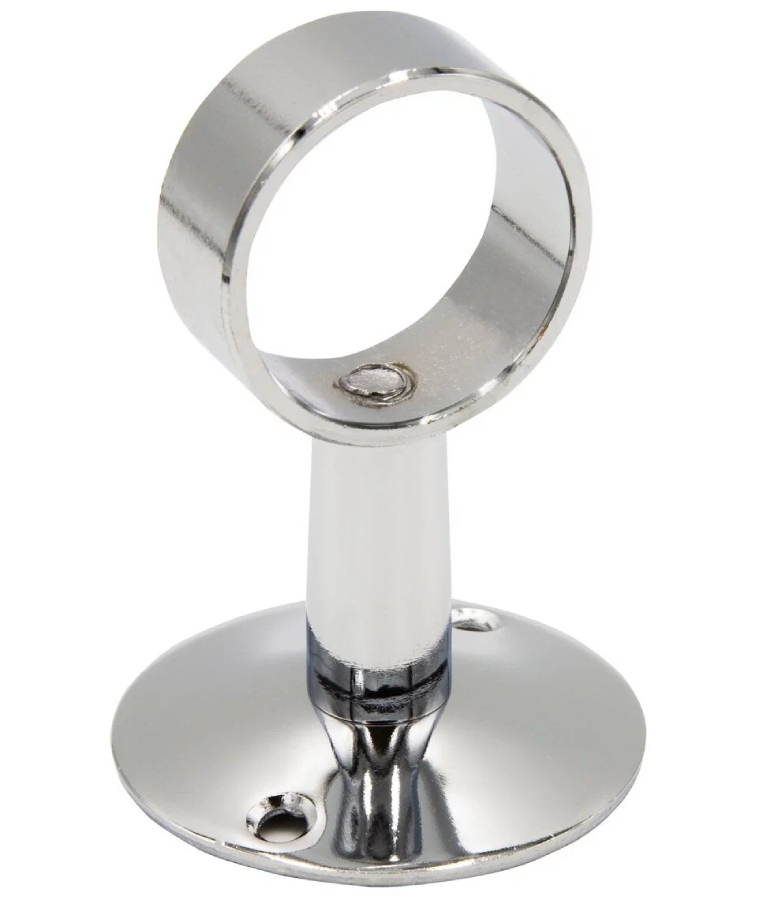

Крепление для полотенцесушителя, хром, телескопическое 1" (Код товара: 110998)

Как закрепить змеевик

Для правильного расположения и верного подключения к системе важно чётко зафиксировать кронштейны. Реже встречается конструкция с опорами. По причине сложного монтажа чаще выбирают опоры из нержавеющей стали для надежной фиксации.

Важно учитывать:

1. Отсутствие необходимости подключения змеевика к общей системе во избежание нарушения работы;
2. Выбор подключения с использованием ГВС;
3. Установку элементов конструкции, изготовленных из одного металла для защиты от коррозии;
4. Соответствие с ГОСтом изделий монтажа в помещении.

Для демонтажа советского полотенцесушителя забирается часть стояка. Все водяные конструкции подключают несколькими способами: диагонально, верхним и нижним, боковым.

Диагональное подключение считается одним из практичных вариантов. Но есть модели, которые работают и с боковым подключением.

Нержавеющая сталь – подходящий материал, который выдерживает любое давление при подключении к сети центрального горячего водоснабжения (СЦГВ).

Для чего устанавливать полотенцесушитель

Полотенцесушитель служит как прибор для отопления. Важно выбирать изделие с максимальной длиной трубы и в форме лесенки. Чем больше перекладин-ступенек, тем больше вещей можно сушить.

Местоположение сушки определяет расстояние от стояка. Важно придерживаться рекомендаций:

• выбор простой формы с сечением 1 " или ¾ ";
• давление более 2 атмосфер;
• различие диаметров труб отвода и на стояке.

Что делать нельзя

На правильную работу влияют давление в стояке, диаметр труб, конструкция полотенцесушителя.

Изгибы в виде дуг и колец в подводке подключения влияют на стабильность работы схемы. Часто скопление воздуха полностью или частично мешает циркуляции. Если межосевое расстояние шире отводов и работа выполнена из металлопластиковой трубы, то подключение проработает недолго.

Нельзя устанавливать с петлей наверху, потому как перекрытие циркуляции идёт от воздушной пробки. Автоматический воздухоотводчик частично решит проблему, но и при спаде давления будет бесполезен. Важно следить за чистотой подводов к полотенцесушителю.

Система с нижней подачей исключает зауженные части между отводами, потому как провоцирует усиление перепадов давления и нарушения циркуляции. Чем меньше соединений, фитингов, тем выше вероятность нормальной работы полотенцесушителя.

Оптимальным решением считается диагональное подключение с поступлением теплоносителя через левую верхнюю стойку, а выход через правую нижнюю. За счёт своей универсальности боковое подключение универсальное и остаётся одним из самых востребованных.
