Выбираем, проектируем и ставим водосток своими руками

Водосток организуют на постройках, чтобы предохранить от дождевой и талой воды стены и фундамент дома. Его надо монтировать правильно. Протечки и слив возле фундамента способны разрушить дом быстрее, чем стекающие вдоль всей крыши осадки.

О чем надо позаботиться перед монтажом

Проектировать водосток лучше заранее: до возведения стен и крыши. Если опоздать, будет труднее подобрать место для крепления желобов и вывода водосточных труб. Трубы выводят по углам здания. Но бывают исключения, когда:

• возле трубы неудобно ходить;
• ее могут зацепить и оборвать;
• рядом стоят другие постройки, и пускать воду им под фундамент нежелательно;
• площадь крыши > 200 кв.м., труб по углам недостаточно;
• как решение, на стенах проектируют ниши для труб.

Желоба надежнее крепить на голые стропила – до монтажа кровли, а не после. Так поступают, когда у крыши есть выступы и флигели, площадь > 200 кв.м., для покрытия использовали шифер и черепицу.

Когда крыша готова, желоба крепят на лобовую доску или под карнизный свес. Место крепления выбирают в зависимости от ширины и формы желоба, ориентируются на профиль кровельного покрытия и объем стекающих по нему струек воды.

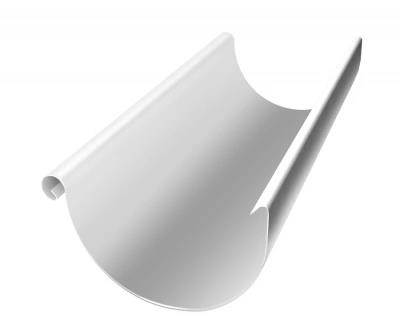

Водосточный желоб ЕВРО металлический 125 мм, 3 м, окрашен в белый цвет RAL 9003

Строительного стандарта на форму и размер водосточных желобов нет. По упраздненному ГОСТ 7623-84 для желобов использовали оцинкованную сталь 0,6 мм толщины; делали желоба прямоугольными и полукруглыми, с поперечным сечением 100, 150, 216 мм. Этот стандарт не предусматривал, что на рынке появятся пластиковые водосточные системы.

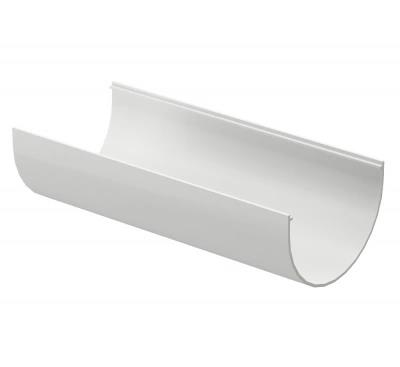

Водосточный желоб Docke STANDARD (Standart) пластиковый 120 мм, 3 м, белый RAL 9003

Водосток из оцинкованной стали покрывают полимерной пленкой. Это защитная краска белого или коричневого цвета. Аналогичное покрытие наносят на кровельные и облицовочные материалы. Сталь с покрытием дольше противостоит коррозии, а если выбрать коричневый цвет одновременно для кровли и водостока, желоба будут меньше выделяться.

Пластиковый водосток не уступает металлическому по надежности, но стоит дешевле. Надо правильно рассчитать конструкцию, подобрать элементы и закрепить их. Чтобы крепление было прочнее, можно крепить пластиковые желоба на металлические кронштейны. Получается ненамного дороже.

Из каких элементов собирают водосток

Современные системы собирают из элементов, как конструктор. На штыри и саморезы придется крепить только кронштейны и хомуты, а желоба, воронки и трубы защелкиваются вручную. Из элементов получится спроектировать водосточную систему самостоятельно. Если купили водосток в сборе, разложите его на земле: станет понятно, что куда и в каком порядке крепить.

Эти элементы продаются у всех производителей (но размеры бывают разные):

• Желоба (водосточные лотки). Собирают дождевую или талую воду возле карниза крыши. Подвешиваются возле карниза, горизонтально на кронштейны, под углом ~3° для стока воды. Прямоугольные, полукруглые, иногда более сложной формы. Профиль желоба и кронштейна должны совпадать.
• Кронштейны крепятся к балкам крыши или на лобовую доску, поддерживают желоба.

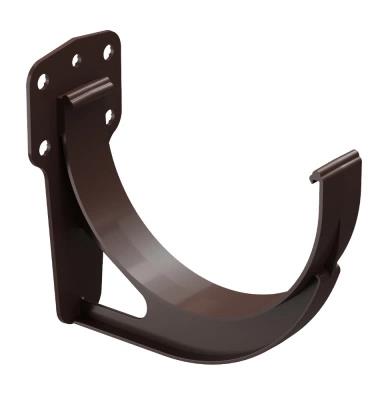

Кронштейн для желоба Docke STANDARD (Standart) пластиковый 120 мм, темно-коричневый RAL 8019

• Трубы для водостока. Нужны для стока воды из желобов. Можно обойтись без труб: вывести желоба на 1-1,5 дальше стены. Но вода во время ливня будет стекать под большим напором. Трубы помогают этого избежать и направить воду в грунт или ливневую канализацию.

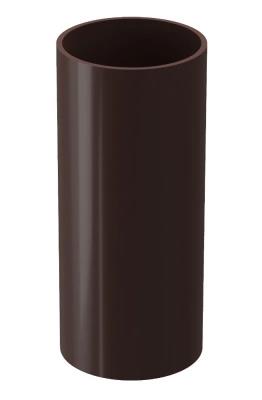

Труба водосточная пластиковая Docke STANDARD (Standart) 80 мм, 3 м, темно-коричневая RAL 8019

Для того, чтобы трубы не смещались от напора, и были прочно зафиксированы на фасад устанавливают крепление в виде хомутов для водосточных труб. Для трубы в 3 метра их нужно минимум 2.

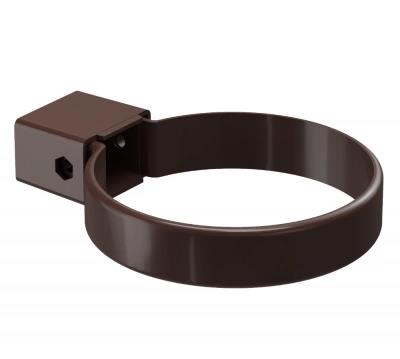

Хомут для крепления труб Docke STANDARD (Standart) пластиковый 80 мм, темно-коричневый RAL 8019

• Воронки соединяют желоба и трубы. В воронку можно поставить уловитель для листьев.

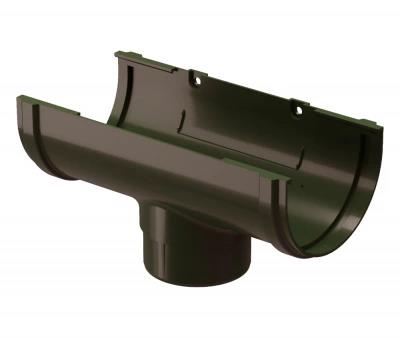

Воронка желоба Docke STANDARD (Standart) пластиковая 120/80 мм, темно-коричневая RAL 8019

• Угловые элементы. На четырехскатной или сложной крыше водосток крепится по периметру. Эти элементы помогут собрать периметр. Бывают внутренние и наружные, 90° и 135°.

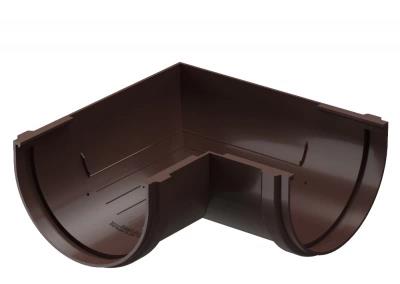

Угловой элемент желоба 90 универсальный (темно-коричневый) Docke PVTJ-1023

• Колена ставят между воронкой и трубой или между двумя трубами. Сливное колено на конце трубы помогает отводить воду дальше от фундамента.

Колено Docke STANDARD (Standart) пластиковое 80 мм, 45°, темно-коричневое RAL 8019

• Заглушки закрывают слепой конец желоба.

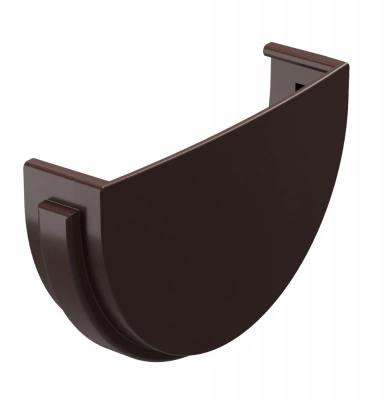

Заглушка желоба Docke STANDARD (Standart) пластиковая 120 мм, темно-коричневая RAL 8019

К редким элементам относятся, например, тройники для совмещения труб и колена с задвижкой. Они нужны для водостоков большого здания, но пригодятся, если нужна система с высокой производительностью или водосборники.

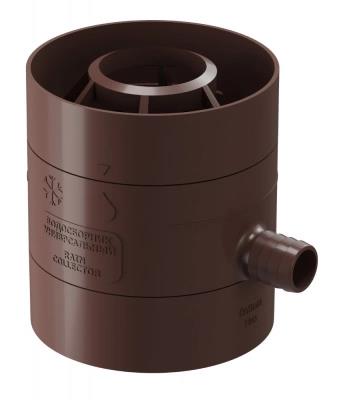

Универсальный водосборник Docke служит для отведения дождевой воды из водосточной трубы в ёмкость с целью дальнейшего использования для хозяйственных нужд

Правила конструирования и монтажа

Чтобы самостоятельно сделать надежный водосток на крышу, придерживайтесь следующих принципов.

Уклон желоба делают 3-5 мм на 1 м. Больше или меньше – и вода стекает слишком быстро или застаивается. Уклон проверяют не относительно балок, а по водяному уровню.

Кронштейны крепят на расстоянии 40-60 см друг от друга. Дополнительные крепления ставят возле соединения двух желобов, желоба и воронки, на углах и поворотах. Два кронштейна стараются поставить симметрично по бокам от соединения, это исключает возникновение крутящего момента, перегрузки и обрыв желоба.

Середину желоба помещают на продолжении линии ската крыши, а край не должен уходить дальше вертикали, опущенной к земле. Тогда желоб улавливает и быстрые струи, и медленную капель.

• Сечение желобов подбирают по площади крыши;
• Менее 100 кв. м. желоб диаметром ~ 100 мм;
• От 100 до 200 кв. м ~ 150 мм;
• Более 200 кв. м. > 250 мм.

Водосточную трубу ставят на каждые 10-12 метров желоба. Чтобы принимать воду с крыши площадью больше 200 кв. м., трубы придется ставить в два раза чаще. Трубы выводят подальше от люка в подвал и вентиляционных отверстий в фундаменте.

Когда протяженность желоба ~ 10 м, на выводе ставят компенсирующую воронку. Она прочнее соединяется с лотком.

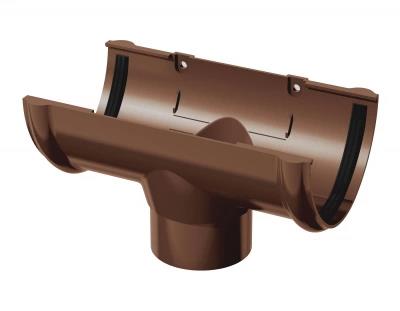

Компенсирующая воронка желоба ТЕХНОНИКОЛЬ ПВХ 125/80 мм, коричневая

Установка водостока своими руками

Сначала вешают кронштейны, в которые укладывают желоба. Металлические кронштейны всегда предпочтительнее. Их можно совместить с системой из ПВХ, а стальные желоба на пластиковые навесы не ставят. Чтобы крепить водосток на стропила, потребуются кронштейны на длинной ножке. Пластиковые кронштейны ставят только на лобовую доску.

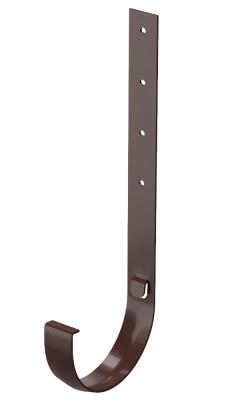

Кронштейн желоба Docke STANDARD (Standart) металлический 120 мм, темно-коричневый RAL 8019

Устанавливают два крайних кронштейна на прямом отрезке, не забывая об уклоне 3-5 мм на погонный метр в сторону стока. Торцы лотка будут выступать на 15 см от крайних подвесов, а расстояние между промежуточными выбирают 40-60 см. Так можно посчитать, сколько кронштейнов понадобится на отрезок желоба. Крайние подвесы станут маяками, по которым натягивают леску.

Независимо от материала и длины, кронштейны прикручивают на саморезы. Крепежный материал выбирают с повышенной прочностью на отрыв.

Саморез по металлу ГОСКРЕП ШСГМ (PH) для гипсокартона, 3,5х19 мм (400 шт)

Желоба укладывают в подвесы, внешний бортик защелкивают в пазы крючка на кронштейне. Между проложенными внахлест на 5-7 см желобами допускается щель 3-5 мм. Если монтаж сделан верно, вода в щель не течет, но можно для надежности залить герметиком.

Компенсирующая воронка надевается как участок желоба. Для простой воронки желоб разрезают уже после подвешивания. Используют ножницы по металлу или ножовку, чтобы не повредить полимерное покрытие. В воронку можно установить уловитель листьев.

Трубы крепят на хомуты. На деревянную или металлические сэндвич-панели хомут прикручивают саморезами. В каменной стене сверлят отверстие, устанавливают дюбель и вбивают в него шпильку для хомута.

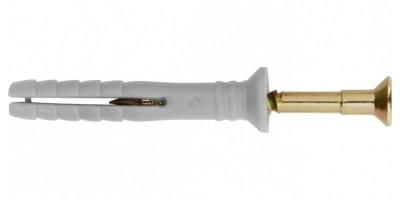

Например дюбель-гвоздь SM-L с потайной головкой, 10х80 мм (3 шт)

Скат крыши находится на расстоянии от стены, а водосточная труба располагается практически вплотную. Поэтому между воронкой и трубой часто надевают колено.

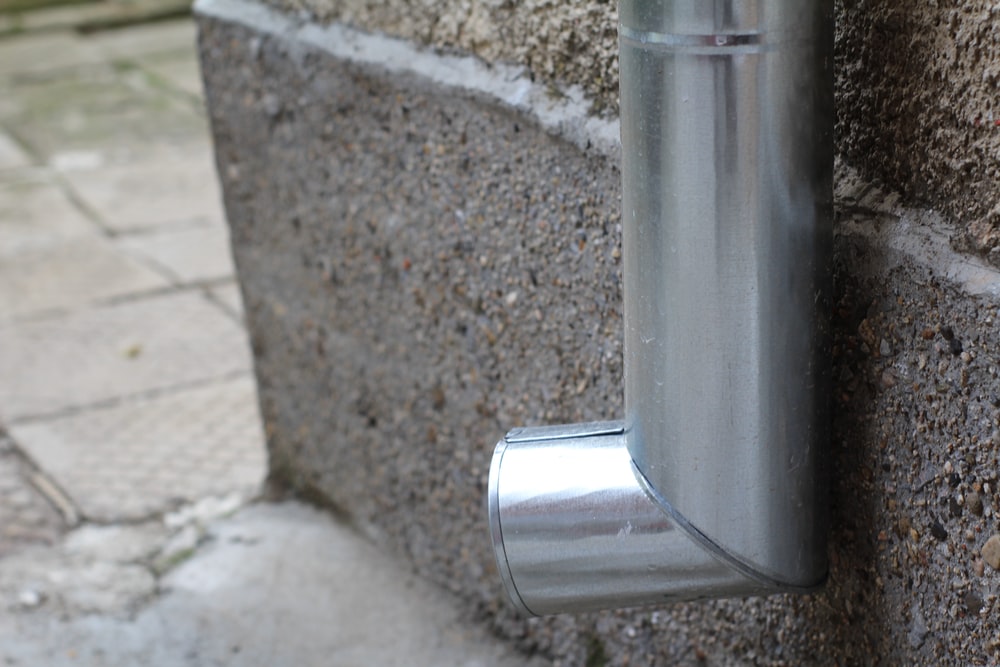

Колено из оцинкованной стали для отвода воды от фундамента здания

Если на трубе будет колено с тупым горизонтальным углом, в водосток лучше поставить уловитель листьев или сетку на входе. Листья не станут накапливаться в колене.

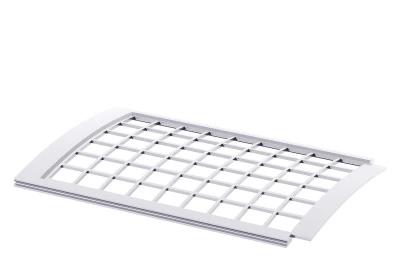

Решетка желоба защитная ТЕХНОНИКОЛЬ ПВХ 0,6 м, белая служит для предотвращения засора водосточной системы. Не пропускает в водосливную систему листья и крупные засоры.

Соединительные муфты нужны, когда воду по трубе ведут выше одного этажа. Хомуты, трубы и воронки надевают непосредственно друг на друга.
