Прежде чем прокладывать электропроводку в помещении необходимо рассчитать сечение кабеля. Слишком тонкий кабель при высоких значениях тока будет перегреваться, что может привести к возгоранию. В качестве исходных данных для расчета могут использоваться две величины: суммарная мощность электроприборов или потребляемый ими ток.

Выбираем сечение кабеля по мощности #1

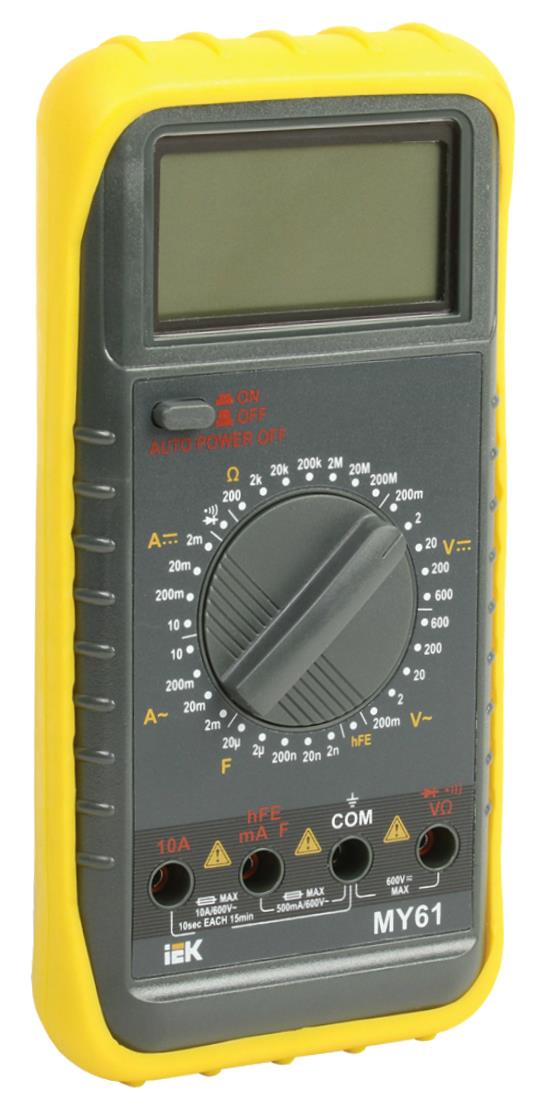

Мультиметр цифровой Professional MY61 для проверки диодов, транзисторов, звуковая прозвонки

Расчет суммарной мощности электроприборов

Для расчета выбираем вариант, при котором электроприборы включены в розетки и работают одновременно. Чтобы получить суммарную мощность нужно сложить показатели мощности каждого отдельного устройства, имеющегося в доме.

Выбираем сечение кабеля по мощности #2

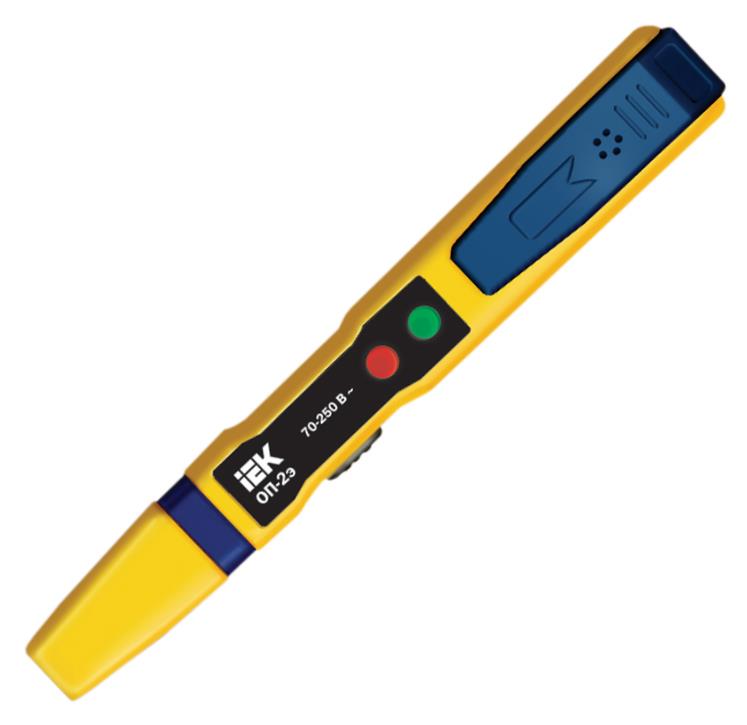

Для проверки наличия напряжения в цепи, полярности, целостности цепи пригодится отвертка-пробник (возможность бесконтактного индикатора напряжения) ОП-2Э ИЭК

Узнать мощность оборудования или прибора, можно посмотрев на этикетку, на которой указаны характеристики. Если сделать это не представляется возможным, например на устройстве отсутствует этикетка, можно воспользоваться усредненными данными. Ниже приведены показатели мощности, потребляемой стандартными бытовыми электроприборами, доступными на рынке.

Потребитель  Мощность, Вт
Плита кухонная электрическая

2000-5000 Вт

Плита кухонная индукционная

5000-10000 Вт

Духовка

1000-4000 Вт

Фен электрический

1000-2500 Вт

Утюг

1500-2500 Вт

Кофемашина

500-1200 Вт

Электрический радиатор

1500-2500 Вт

Водонагреватель проточный

3000-6000 Вт

Водонагреватель накопительный

1000-3000 Вт

Телевизор

150-400 Вт

Стиральная машина

400-1500 Вт

Настольный компьютер

300-1600 Вт

Ноутбук

60-100 Вт

Чайник электрический

1000-2200 Вт

Холодильник

100-300 Вт

Светильник

20-500 Вт

Важно! Основную нагрузку несут кухонные плиты, духовки, проточные и накопительные водонагреватели. Эти приборы нельзя игнорировать при расчетах ни в коем случае.

Поправочный коэффициент

После складывания данных, мы можем получить результат, например 20 000 Вт или 20 кВт. Эти данные говорят о том, сколько энергии потребляют приборы, если они работают одновременно. Практика показывает, что единовременно в квартире будут использоваться не более 80% приборов, тогда поправочный коэффициент будет равен 0,8. Мощность для расчета сечения кабеля составит: 20 х 0,8 = 16 кВт.

Вы можете не использовать поправочный коэффициент, чтобы повысить надежность домашней электропроводки. Также можно выбрать большее сечение провода, на случай незапланированного подключения новой техники или устройств.

Расчет тока, потребляемого электроприборами

Чтобы рассчитать ток, необходимо значение суммарной мощности разделить на напряжение сети 220 В. Например 20 000 : 220 = 96 A.

Выбор кабеля исходя из мощности или допустимого тока

Стандартная электропроводка квартиры рассчитана на максимальный ток потребления при длительной нагрузке – 25 ампер. Чем больше планируется потребление тока, тем больше должно быть сечение кабеля.

Выбираем сечение кабеля по мощности #3

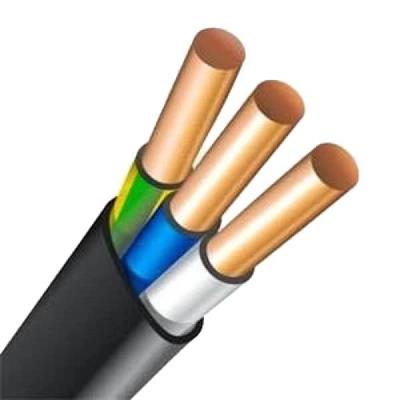

Кабель плоский медный ВВГ-Пнг (А) 3х2,5 ок-66 ГОСТ

Допустимый ток в медном кабеле

Открытая проводка

 Сечение медного кабеля мм   Допустимый ток А при напряжении сети 220 В   Допустимая мощность кВт при напряжении сети 220 В

1,5

23

5

2

26

5,7

2,5

30

6,6

4

41

9

6

50

11

10

80

17

Выбираем сечение кабеля по мощности #4

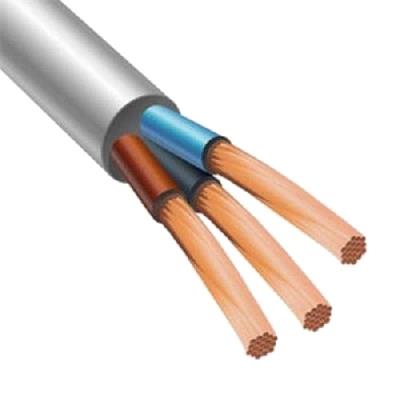

Провод ПВС трехжильный круглый медный сечением 2,5 (ГОСТ)

Закрытая проводка

 Сечение медного кабеля мм   Допустимый ток А при напряжении сети 220 В   Допустимая мощность кВт при напряжении сети 220 В

1,5

15

3,3

2

19

4,1

2,5

21

4,6

4

27

5,9

6

34

7,4

10

50

11

Допустимый ток в алюминиевом кабеле

Открытая проводка

 Сечение медного кабеля мм   Допустимый ток А при напряжении сети 220 В   Допустимая мощность кВт при напряжении сети 220 В

1,5

-

-

2

21

4,6

2,5

24

5,2

4

32

7

6

39

8,5

10

60

13

Выбираем сечение кабеля по мощности #5

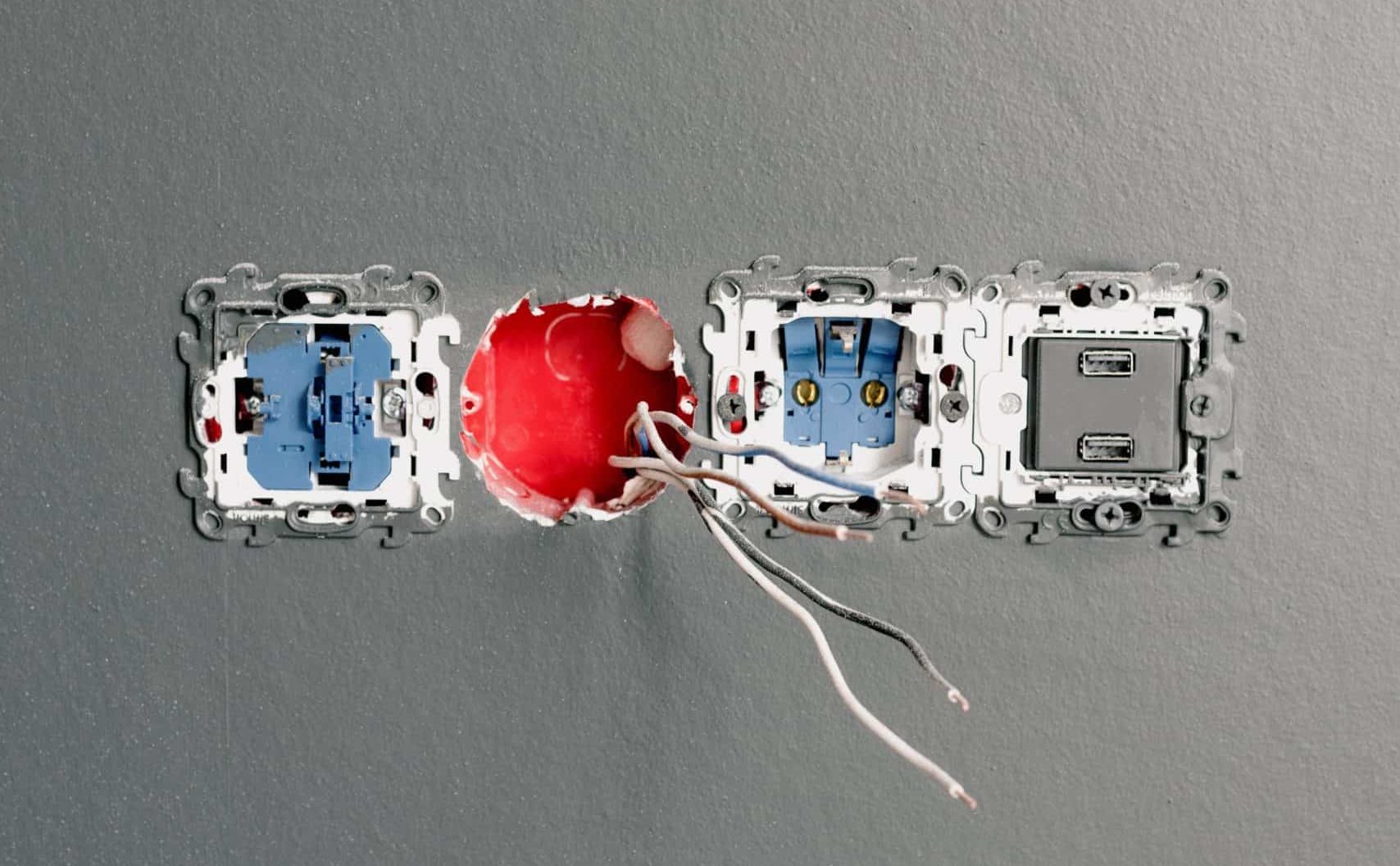

Кабель СИП-4, алюминиевый, 2х16 мм

Закрытая проводка

 Сечение медного кабеля мм   Допустимый ток А при напряжении сети 220 В   Допустимая мощность кВт при напряжении сети 220 В

1,5

-

-

2

14

3

2,5

16

3,5

4

21

4,6

6

26

5,7

10

38

8,3


Для монтажа проводки в квартирах рекомендуется выбирать медный кабель. Сегодня медные кабели чаще используются в новых электросетях жилых домов вместо алюминиевых проводов. Электропроводимость меди выше, чем алюминия. К тому же произвести электромонтаж с медными проводами намного проще, чем с алюминиевыми. Медные провода гибкие и прочные, не повреждаются при скручивании или перегибе. Электроустановки с медными кабелями также можно легко модернизировать или расширить.

Важно! Нельзя комбинировать медные и алюминиевые кабеля. В месте контакта двух металлов образуется зона гальванической коррозии, при прохождении тока здесь будет происходить нагрев и разрушение. При увеличении влажности воздуха процесс электролиза усиливается, формируя в металле пустоты. Чрезмерный нагрев спровоцирует возгорание.

Круглая проводка лучше проходит через отверстия в стенах, а плоский кабель лучше всего подходит для прокладывания в каналы, он легко монтируется и не создает препятствий для эксплуатации. Электрические характеристики плоских и круглых типов кабелей идентичны.
